UG100草绘新功能-拟合样条使用教程VIP免费

UG100草绘新功能-拟合样条使用教程_第1页
1/5
UG100草绘新功能-拟合样条使用教程_第2页
2/5
UG100草绘新功能-拟合样条使用教程_第3页
3/5

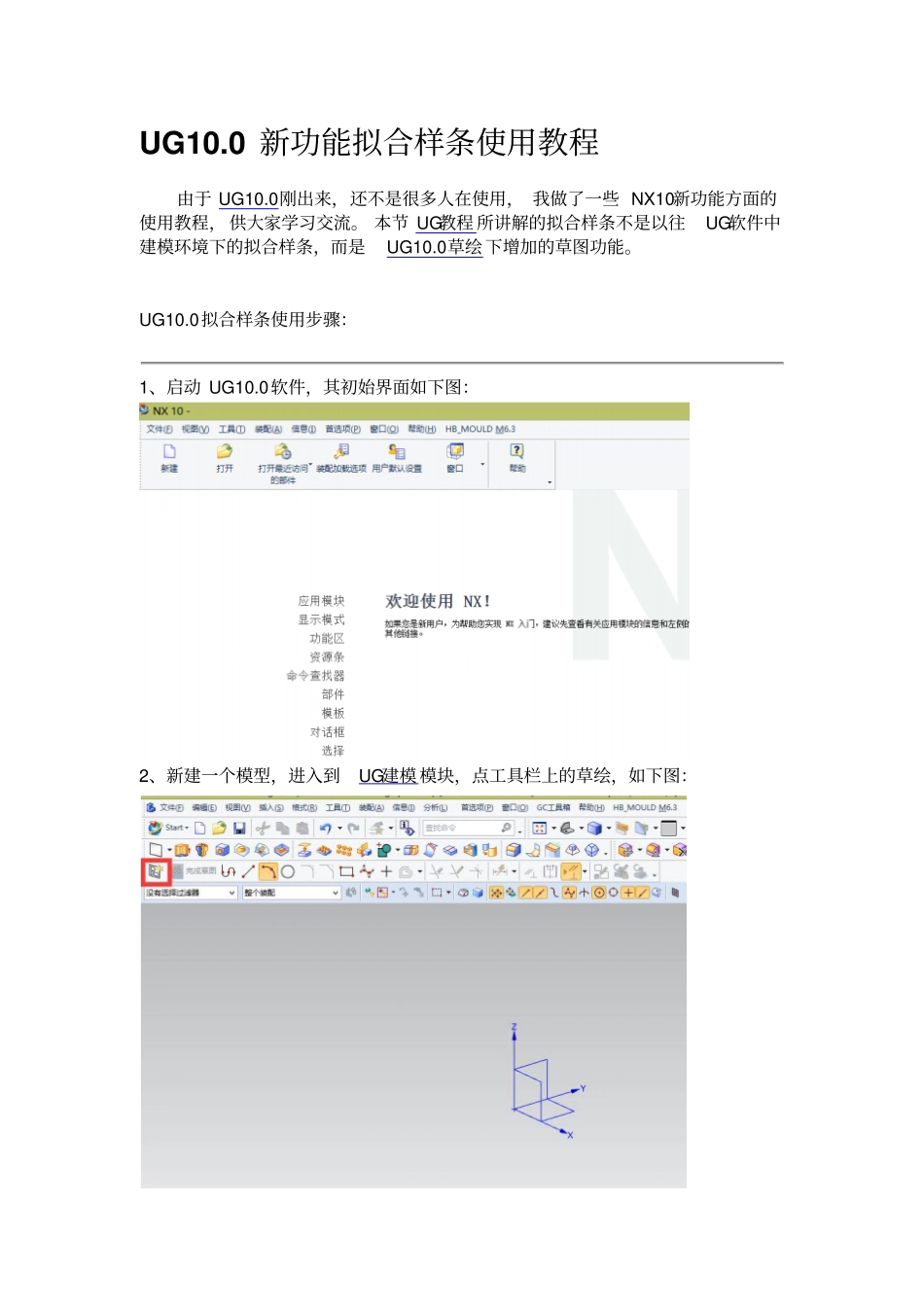

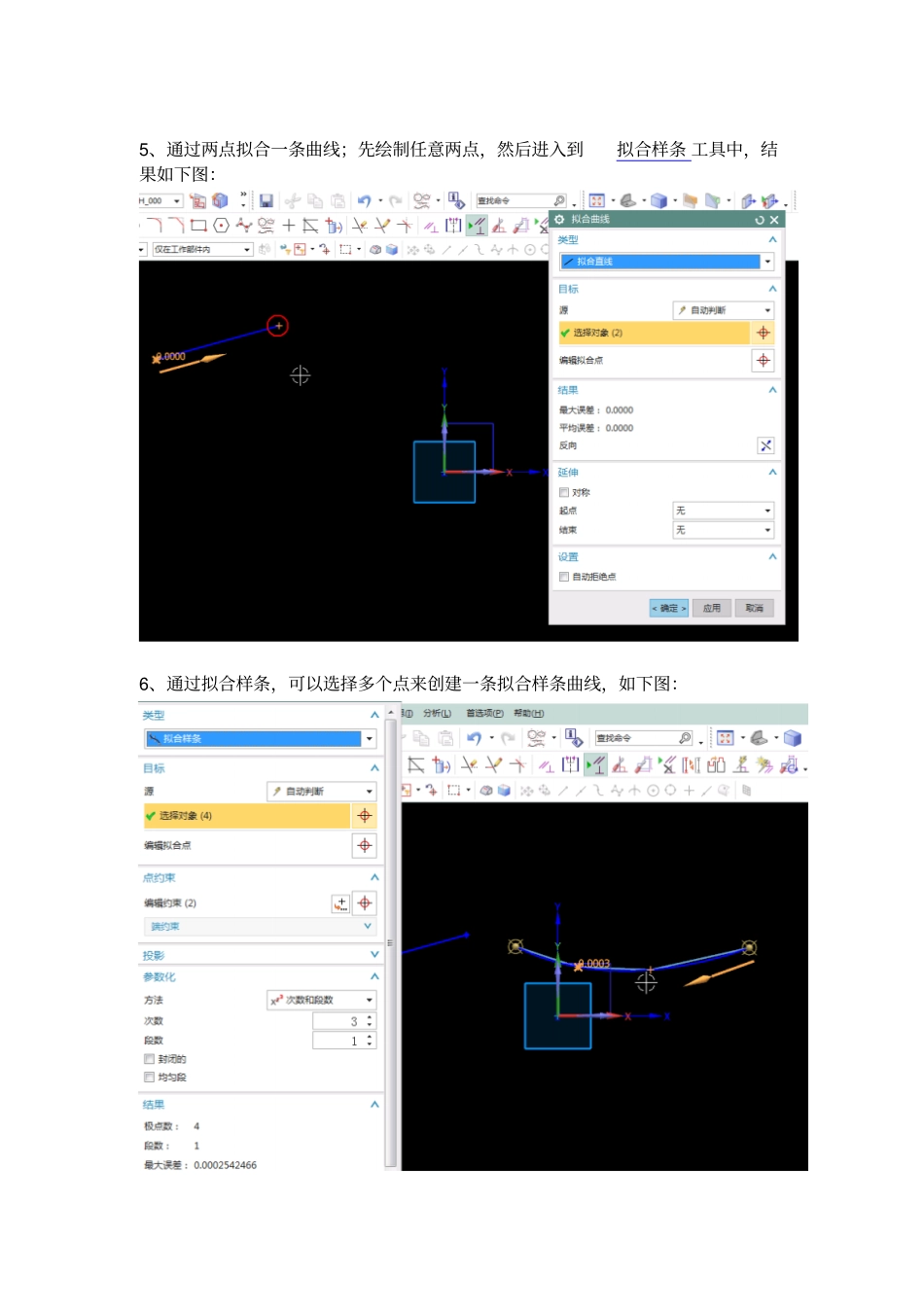

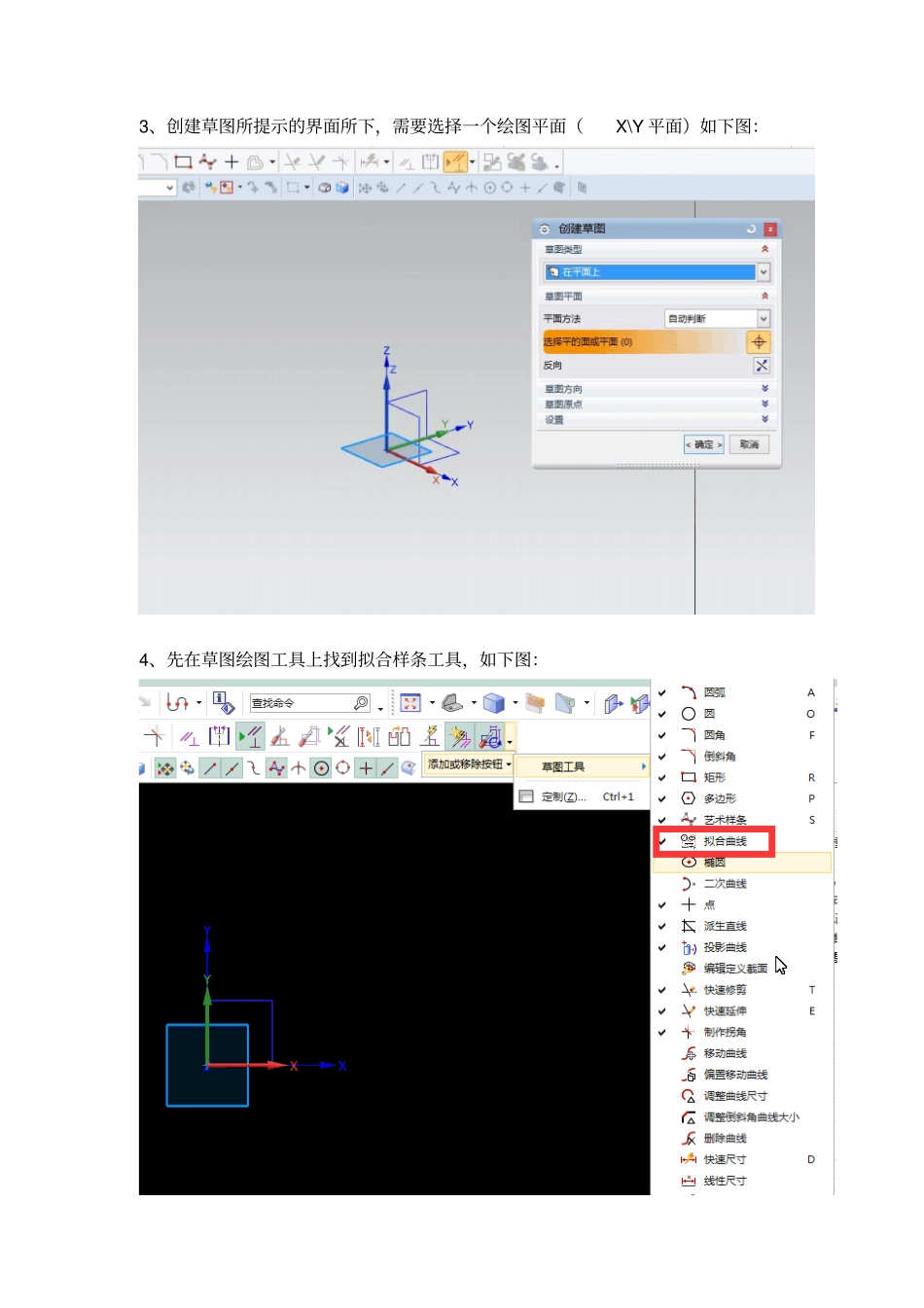

UG10.0新功能拟合样条使用教程由于UG10.0刚出来,还不是很多人在使用,我做了一些NX10新功能方面的使用教程,供大家学习交流。本节UG教程所讲解的拟合样条不是以往UG软件中建模环境下的拟合样条,而是UG10.0草绘下增加的草图功能。UG10.0拟合样条使用步骤:1、启动UG10.0软件,其初始界面如下图:2、新建一个模型,进入到UG建模模块,点工具栏上的草绘,如下图:3、创建草图所提示的界面所下,需要选择一个绘图平面(X\Y平面)如下图:4、先在草图绘图工具上找到拟合样条工具,如下图:5、通过两点拟合一条曲线;先绘制任意两点,然后进入到拟合样条工具中,结果如下图:6、通过拟合样条,可以选择多个点来创建一条拟合样条曲线,如下图:7、拟合圆形,在绘图窗口任意创建几个点后,可以任意创意一个圆形,如下图:8、拟合椭圆的使用方法与圆形一样,只是得到的结果不一样;如下图:9、拟合样条与艺术样条曲线的区分,艺术样条线不需要先绘制点,而拟合样条是需要先绘制点才能创建曲线。10、为便于使用拟合样条,可以把其命令启动图标放置到草绘常用工具中,如下图:
