现浇箱梁支架计算书VIP专享VIP免费

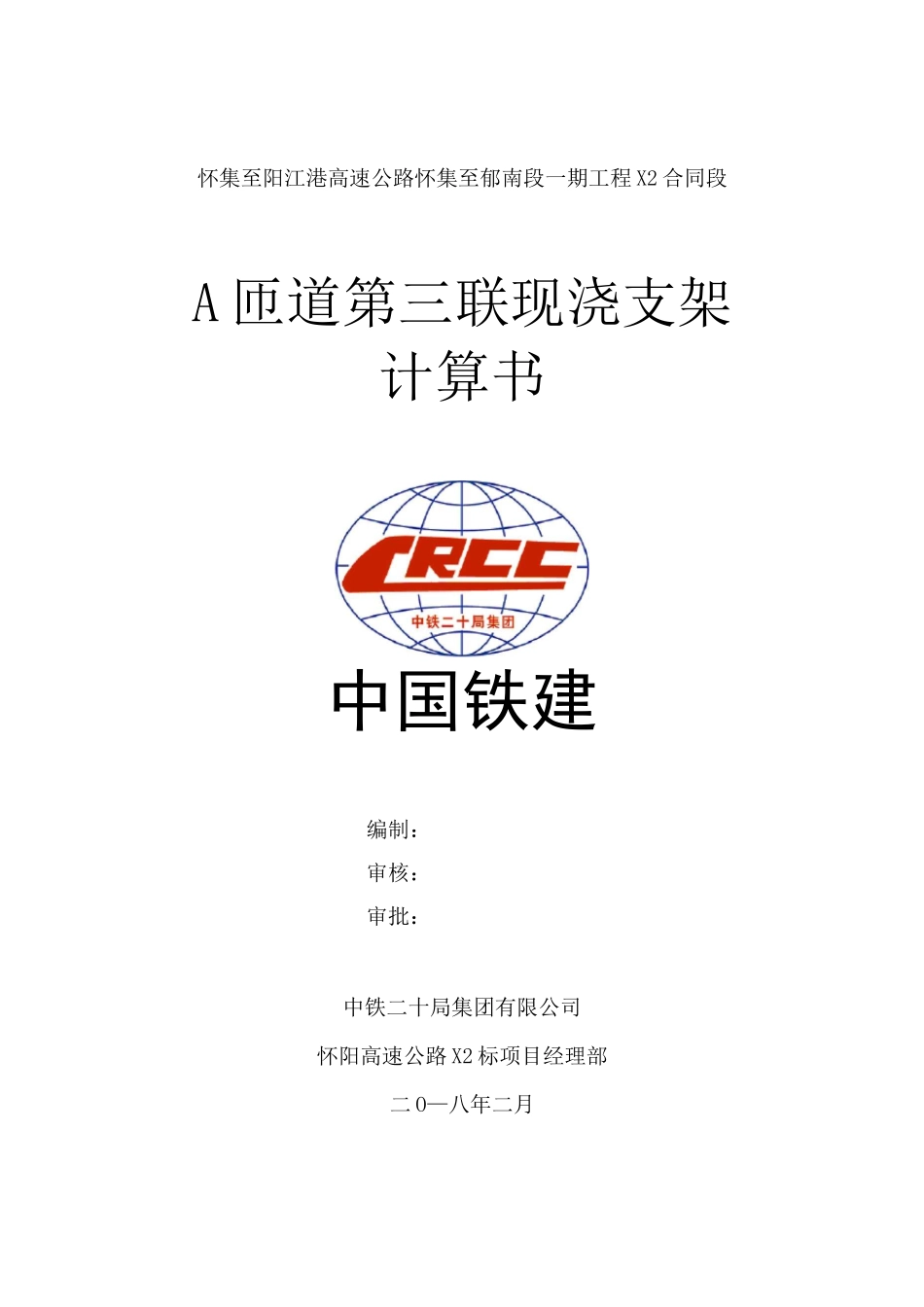

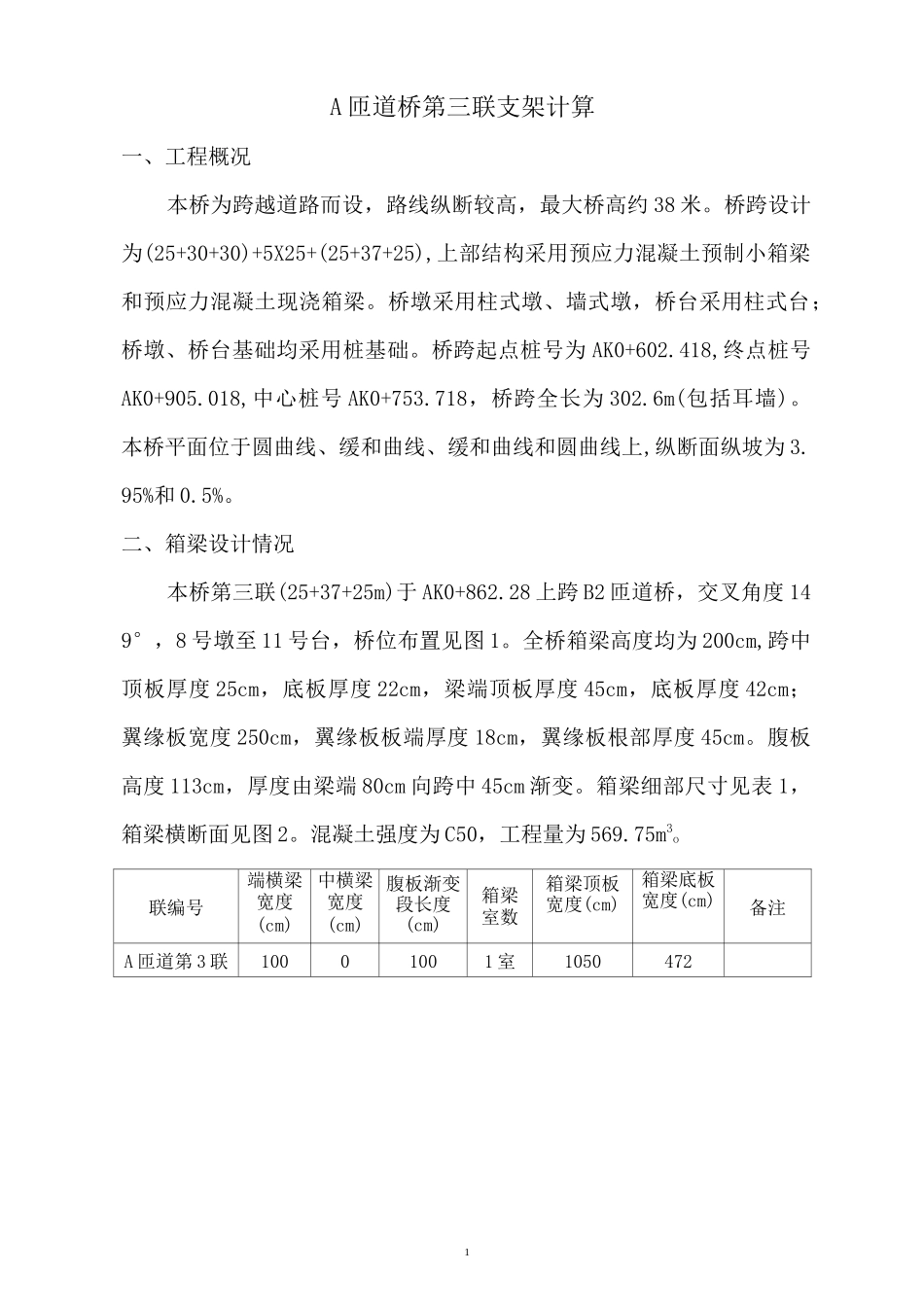

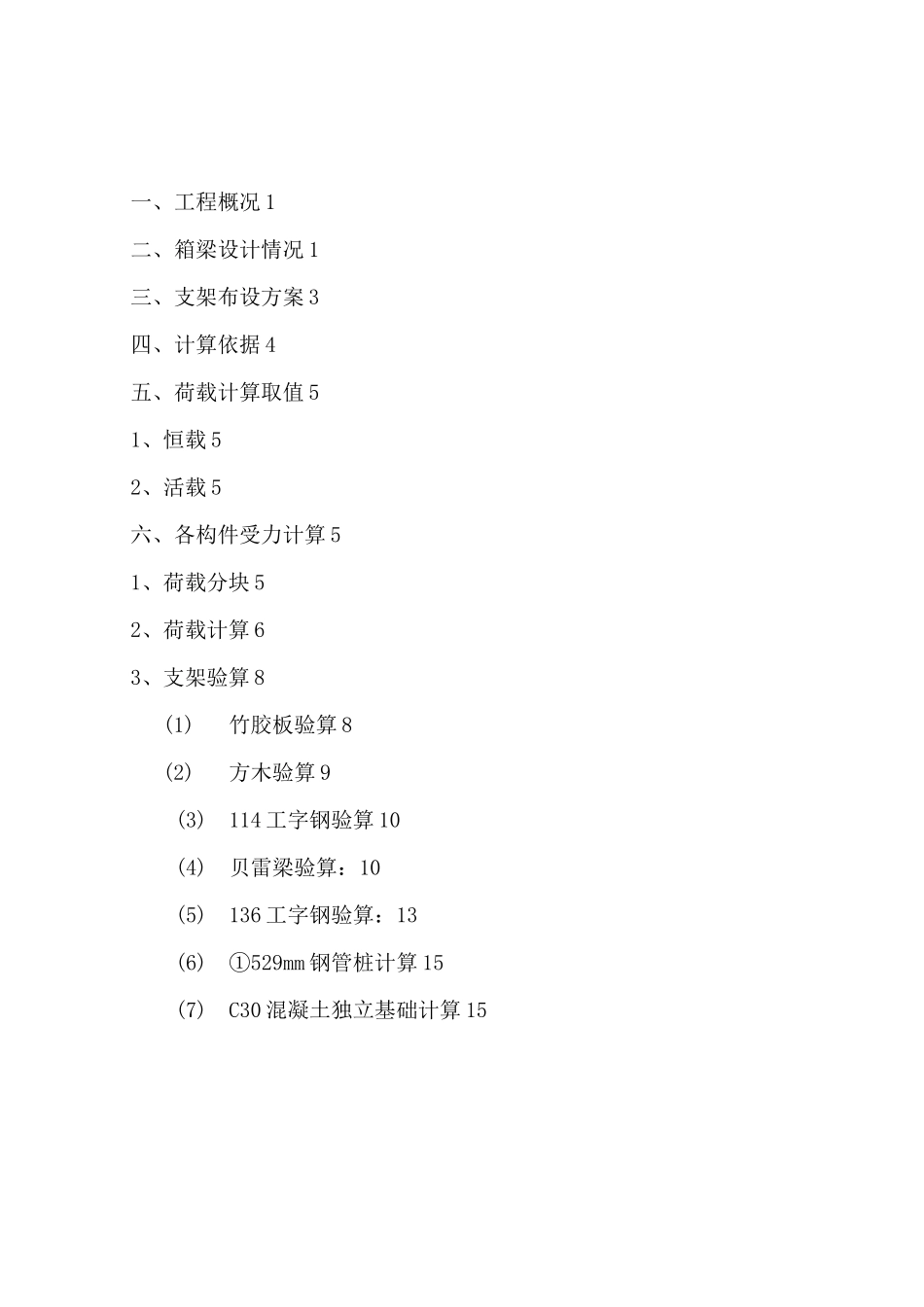

怀集至阳江港高速公路怀集至郁南段一期工程X2合同段A匝道第三联现浇支架计算书中国铁建编制：审核：审批：中铁二十局集团有限公司怀阳高速公路X2标项目经理部二O—八年二月一、工程概况1二、箱梁设计情况1三、支架布设方案3四、计算依据4五、荷载计算取值51、恒载52、活载5六、各构件受力计算51、荷载分块52、荷载计算63、支架验算8(1)竹胶板验算8(2)方木验算9(3)114工字钢验算10(4)贝雷梁验算：10(5)136工字钢验算：13(6)①529mm钢管桩计算15(7)C30混凝土独立基础计算151A匝道桥第三联支架计算一、工程概况本桥为跨越道路而设，路线纵断较高，最大桥高约38米。桥跨设计为(25+30+30)+5X25+(25+37+25),上部结构采用预应力混凝土预制小箱梁和预应力混凝土现浇箱梁。桥墩采用柱式墩、墙式墩，桥台采用柱式台；桥墩、桥台基础均采用桩基础。桥跨起点桩号为AK0+602.418,终点桩号AK0+905.018,中心桩号AK0+753.718，桥跨全长为302.6m(包括耳墙)。本桥平面位于圆曲线、缓和曲线、缓和曲线和圆曲线上,纵断面纵坡为3.95%和0.5%。二、箱梁设计情况本桥第三联(25+37+25m)于AK0+862.28上跨B2匝道桥，交叉角度149°，8号墩至11号台，桥位布置见图1。全桥箱梁高度均为200cm,跨中顶板厚度25cm，底板厚度22cm，梁端顶板厚度45cm，底板厚度42cm；翼缘板宽度250cm，翼缘板板端厚度18cm，翼缘板根部厚度45cm。腹板高度113cm，厚度由梁端80cm向跨中45cm渐变。箱梁细部尺寸见表1，箱梁横断面见图2。混凝土强度为C50，工程量为569.75m3o联编号端横梁宽度(cm)中横梁宽度(cm)腹板渐变段长度(cm)箱梁室数箱梁顶板宽度(cm)箱梁底板宽度(cm)备注A匝道第3联10001001室105047222500J160oor-nMl370025003'60ftnr.丁pI■ooLO11-J160:L.UiZ—HII-Il-lilioip1'DQIIrNIIIIII心—I图1桥位布置图ID5DHHU3三、支架布设方案支架顺桥向第1跨设置2个边墩、1个中墩，编号①、②、③；第2跨设置2个边墩、2个中墩，编号①、②、③、④；第3跨设置2个边墩、1个中墩，编号①、②、③。详细布置图3如下：图3第三联支架布置立面图支架钢管柱横桥向对应中线对称布置4根，间距均为2.7米。钢管柱上放置双拼I36a工字钢横梁，横梁上面布置321型贝雷梁。贝雷梁由花窗连接两拼一组或三拼一组，其中三拼一组间距45cm，两拼个一组间距90cm。中线处两侧对称放置，由内至外分别为两拼、三拼、两拼，断面共有6组14片贝雷，每组贝雷间距为90cm，每隔6米用［10槽钢横25Q_39472_39_250图2箱梁横断面图4向将所有贝雷梁连接为一整体。贝雷上面放置114工字钢分配梁，间距60cm。工字钢上再放10*10cm方木，方木间距在底板下为25cm，在翼板下间距为40cm。方木上面放置底模竹胶板，翼板段应搭设钢管架支撑翼板模板，钢管架的搭设应满足规范要求。详细布置图4如下：13201050抓帶贰n手架90〔90」60」加45矗290」90」贝嘗渠150270■■270270150・■■■■■1110图4支架布置横断面四、计算依据1、《路桥施工计算手册》（人民交通出版社2001年10月第1版）；2、怀阳高速公路怀集至郁南段一期工程两阶段施工图设计文件；3、《装配式公路钢桥多用途使用手册》（人民交通出版社2002年3月第1版）；4、《建筑施工扣件式钢管支架安全技术规范》JGJ130-2011；5、《公路桥涵施工技术规范》JTG/TF50-2011；56、《公路工程施工安全技术规范》JTJ076-95；7、《公路工程质量检验评定标准》JTGF80/1-2004。五、荷载计算取值1、恒载(1)梁体混凝土自重取26KN/m3；(2)竹胶板自重取0.09KN/m2；(3)木方自重取6.5KN/m3；(4)扣件式钢管自重取0.035KN/m；(5)321型贝雷片自重取1KN/m(包括连接件等)；(6)I14工字钢自重0.1689KN/m，I36a工字钢自重0.6003KN/m；(7)外径①529mm、壁厚10mm钢管桩自重1.28KN/m；2、活载(1)施工人员、机具、材料及其它临时荷载取2.5KN/m2；(2)振捣、倾倒混凝土荷载取4KN/m2；六、各构件受力计算1、荷载分块1#面积2#面积3#面积总面积0.787*21.518*20.517*25.6462、荷载计算(1)箱梁自重依据设计图纸，计算C50混凝土方量为：=5.64*33+((5.64+7.92)*1/2+11.97*1)*2=223.62m3,钢筋混凝土容重26KN/m3,则G=223.62*26=5814.12KN。L则各部位换算的面荷载为：G=0.787/5.64...
