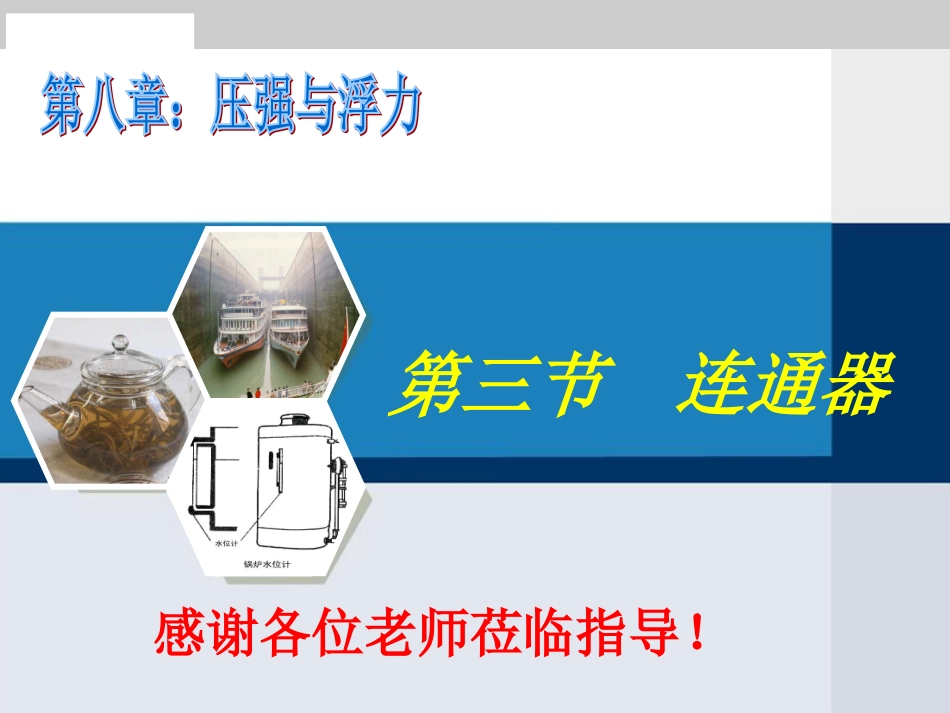

第三节连通器感谢各位老师莅临指导！三峡大坝的双线五级船闸，它全长6.4公里，上下游水位相差113米，船舶通过船闸要翻越40层楼房的高度，规模举世无双，是世界上最大的船闸。下游的船是怎样“翻越”大坝到达上游的呢？连通器船闸2、理解连通器的特点3、了解连通器的应用学习目标1、知道什么是连通器小孔，使壶体与外界相通壶嘴定义:上端开口、下部连通的容器叫连通器。1.连通器猜想：在连通器里注入水，各容器的水面有什么关系呢？当连通器中的水不流动时,各容器中的水面总保持相平。问:如果换成其它某种液体装入连通器中,静止后该液体的液面相平吗?加入食用油2.连通器的特点：连通器里只装同一种液体，当液体静止时，各部分中液面总保持相平。为什么加入同种液体，静止后液面相平?能否用我们所学知识解释这个现象?想象一下这里有一个“水片”h2h1分析：在连通器底部取一个小液片（设面积为S）。由于水不流动，所以液片也是静止不动的。由二力平衡的条件，液片受到的左右两管中水对它的压力所以（P1S=P2S）P1=P2而F1=P1SF2=P2S而p1=ρgh1p2=ρgh2所以（ρgh1=ρgh2）h1=h2液面相平的原因：F1=F2小液片思考：如果同一连通器中装入密度不同的两种液体，静止后的液面为什么不相平？结论：在连通器中装入不同种液体，当液体静止时，由于液体密度不同，其液面不相平。密度大的一侧的液面低。密度小的一侧的液面高。三.连通器的应用:1.回水管浮子连杆塞子饮水槽水管2.自动饮水器3.供水水塔4.水位计5.船闸闸门和阀门闸室船闸船闸一.连通器：上部开口，下部连通的容器。二.连通器的原理：同种静止相平三.连通器的应用：船闸水位计等四.建立模型法----假想液片1、下列容器中，不是连通器的是（）A、U形管B、茶壶C、锅炉水位计D、帕斯卡裂桶实验2、关于连通器的理解正确的（）A、连通器中至少有两个开口B、连通器中只有两个开口C、在连通器中倒入液体后，各液面一定相平D、底部互相连通的容器叫连通器AD3、如图所示，A，B两容器内盛着水，水面等高，两容器间用一斜管相通，K是开关，当K打开后，则（）A、水将由A流向BB、水将由B流向AC、水不流动D、无法确定C4、船闸是利用______的原理工作的．连通器相平的相平的5、U形管内装有同种液体，放在水平桌面上，静止时两液面是＿＿＿。当把U形管左边提高一些，静止时两液面是＿＿＿。6.给你一条透明塑料长管，你能在墙上画一条水平线吗？自制人工喷泉
