五、测量导体的电阻VIP免费

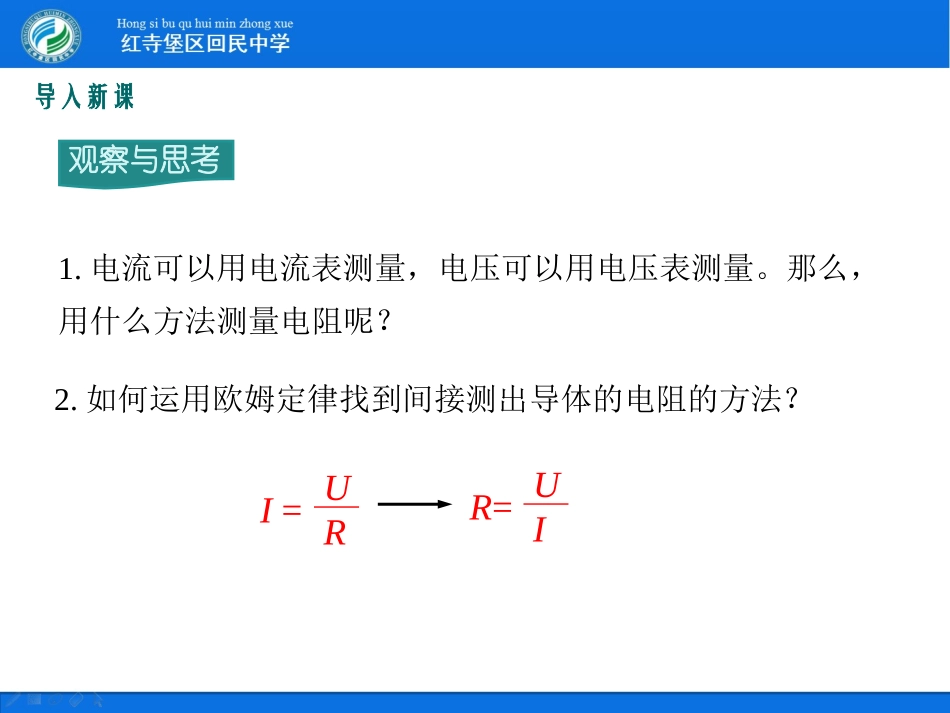

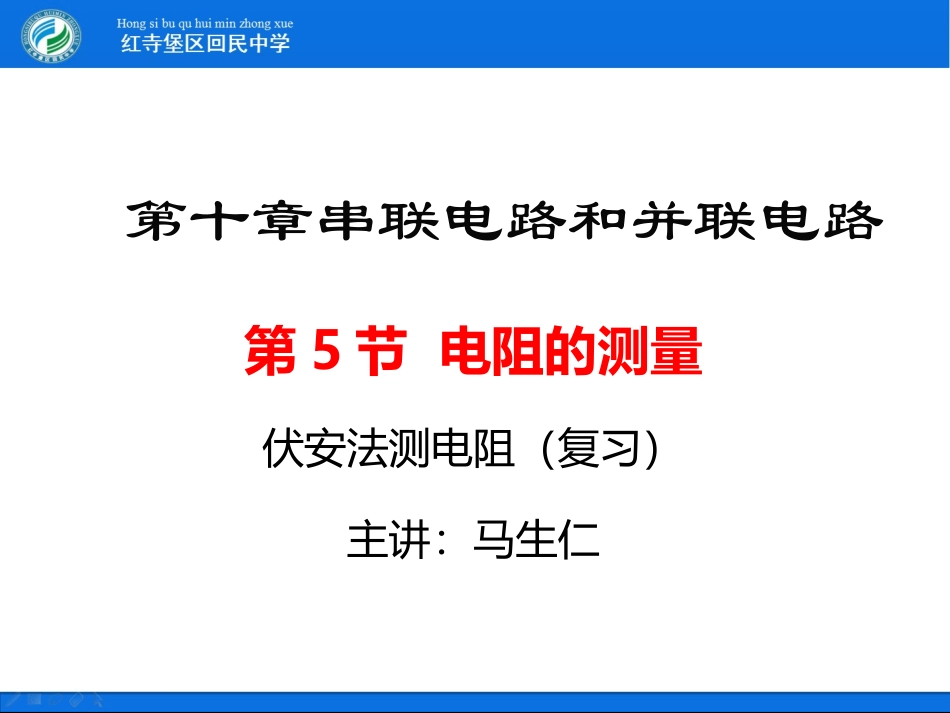

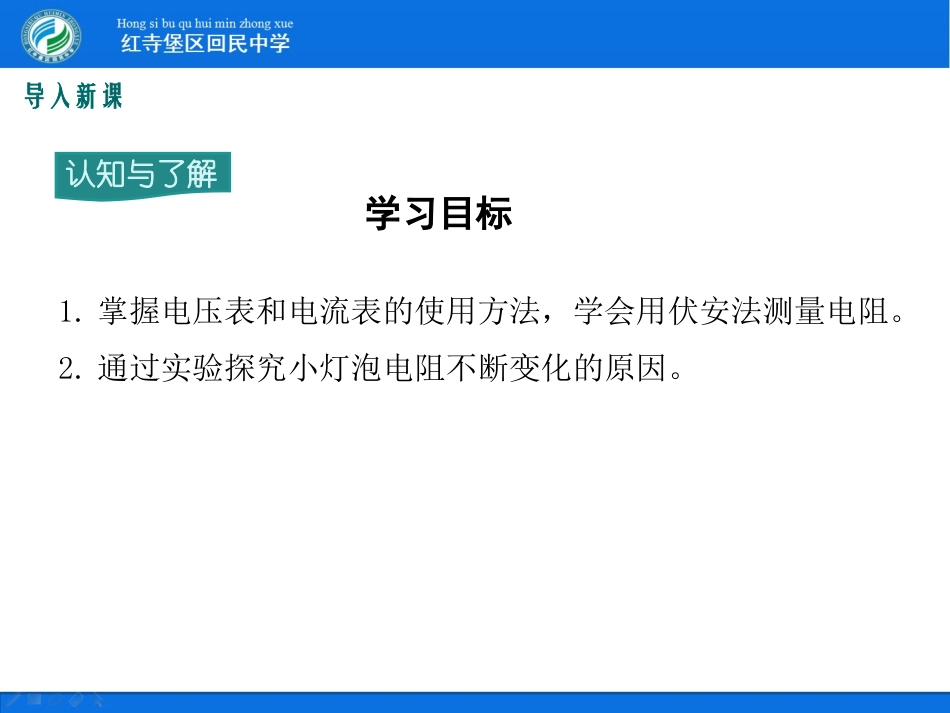

第5节电阻的测量伏安法测电阻（复习）主讲：马生仁第十章串联电路和并联电路导入新课观察与思考1.电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？2.如何运用欧姆定律找到间接测出导体的电阻的方法？I=URR=UI学习目标1.掌握电压表和电流表的使用方法，学会用伏安法测量电阻。2.通过实验探究小灯泡电阻不断变化的原因。认知与了解导入新课伏安法测电阻讲授新课观察与思考实验目的用电压表、电流表间接测电阻实验原理I=UR实验器材电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。实验与探究实验设计AVRR'S电路图实物图讲授新课实验与探究实验要求1．写出你的实验步骤及实验数据记录表格；2．按电路图连接电路，并进行测量；3．将测量的数据记录在自己设计的记录表中；4．根据测得的数据，利用欧姆定律算出电阻值；5．多测几组数据，看看测得的电阻值是否一样。讲授新课实验与探究实验步骤1.调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；2.闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3.根据公式计算出R的值，并记录在表格中。4.调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。R=UI讲授新课实验与探究注意事项1.在连接电路前要调节电流表、电压表到零刻度。2.连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。3.连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。4.电压表和电流表要注意选择适当的量程。讲授新课实验与探究记录数据测量次数电压U/V电流I/A电阻R/Ω123讲授新课交流与讨论1.将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。2.多测几组数据，根据实验数据分别计算出小灯泡的电阻。3.比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？4.如果出现的情况和测量定值电阻时不同，你如何解释？讲授新课课堂小结1.小英按图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为A，电阻R的阻值为Ω。0.45随堂训练解析：当灯两端电压越大，灯丝电阻越大。原因：当灯两端电压越大，灯丝温度越高。2.某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压U/V123电流I/A0.220.300.34电阻R/Ω4.556.678.82随堂训练3.在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A.电流表烧坏，电压表示数为0B.小灯泡烧坏C.电流表示数为0，电压表示数为电源电压值D.电流表示数为0，电压表示数为0C随堂训练4.小东同学做测量灯泡电阻实验，连接电路后闭合开关，发现灯不亮，电流表无示数，电压表示数为电源电压。则故障原因可能有几种？请写出三种灯泡不亮的原因。（1）电压表串联在电路中了；（2）小灯泡断路；（3）连接小灯泡两端的导线或接线柱断路。随堂训练
