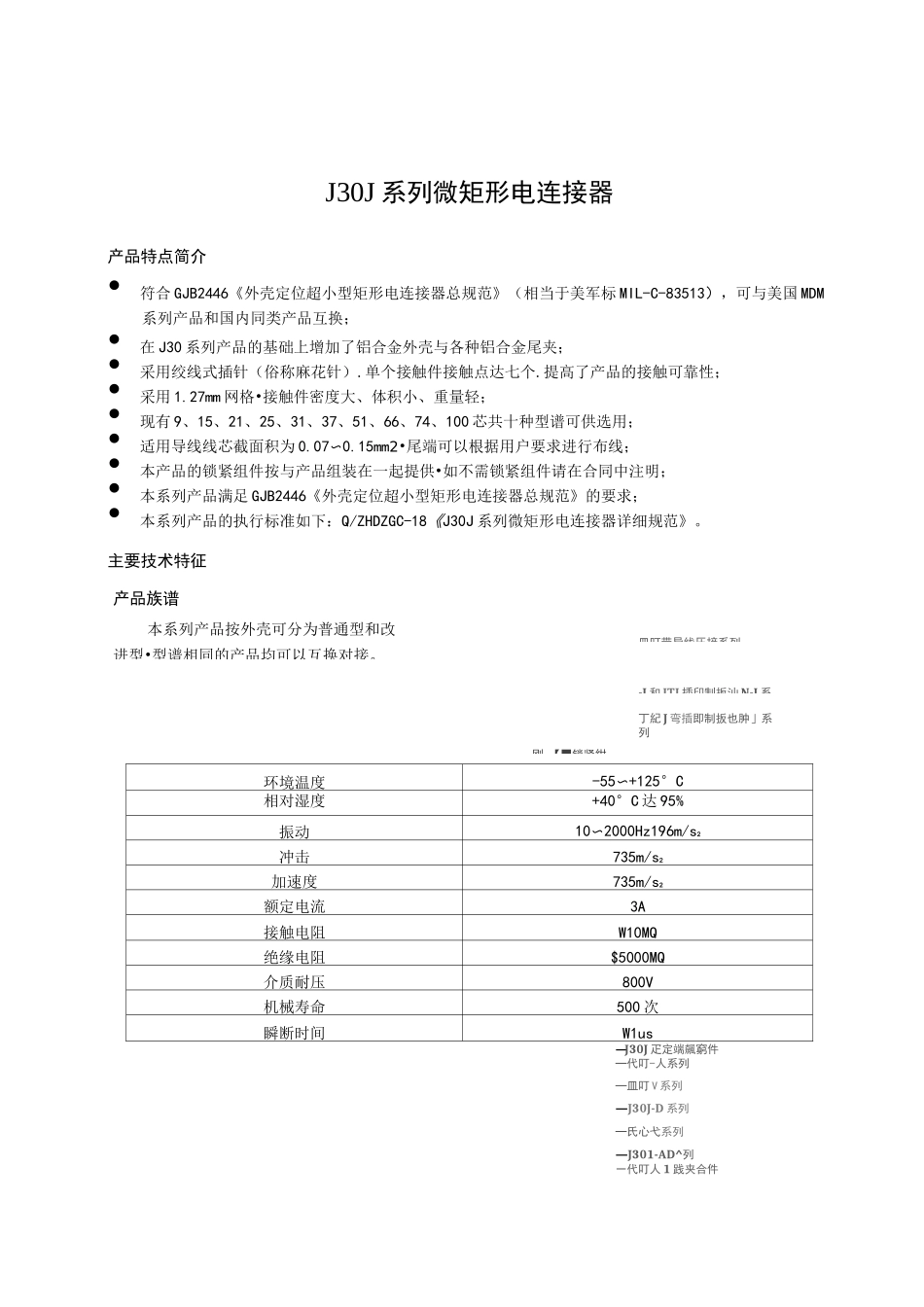

产品族谱本系列产品按外壳可分为普通型和改进型•型谱相同的产品均可以互换对接。皿叮带导线压接系列-J和JTI插印制扳汕N-J系—刚.【■锁紧紺丁紀J弯插即制扳也肿」系列J30J系列微矩形电连接器产品特点简介•符合GJB2446《外壳定位超小型矩形电连接器总规范》(相当于美军标MIL-C-83513),可与美国MDM系列产品和国内同类产品互换;•在J30系列产品的基础上增加了铝合金外壳与各种铝合金尾夹;•采用绞线式插针(俗称麻花针).单个接触件接触点达七个.提高了产品的接触可靠性;•采用1.27mm网格•接触件密度大、体积小、重量轻;•现有9、15、21、25、31、37、51、66、74、100芯共十种型谱可供选用;•适用导线线芯截面积为0.07〜0.15mm2•尾端可以根据用户要求进行布线;•本产品的锁紧组件按与产品组装在一起提供•如不需锁紧组件请在合同中注明;•本系列产品满足GJB2446《外壳定位超小型矩形电连接器总规范》的要求;•本系列产品的执行标准如下:Q/ZHDZGC-18《J30J系列微矩形电连接器详细规范》。主要技术特征环境温度-55〜+125°C相对湿度+40°C达95%振动10〜2000Hz196m/s2冲击735m/s2加速度735m/s2额定电流3A接触电阻W10MQ绝缘电阻$5000MQ介质耐压800V机械寿命500次瞬断时间W1us―J30J疋定端飆窮件—代叮-人系列—皿叮V系列—J30J-D系列—氏心弋系列—J301-AD^列―代叮人1践夹合件121J3J-371J30J-5J30J-742J3J-1001J30J-91J30J151J30J-21J30J-251J30J-31J30J改型J30J-A系列产品:1.产品接触件与导线连接方式为压接式;2.产品自带屏蔽线夹与屏蔽网;3.产品出线方向与插头插座插拔方向一致。J30J-C系列产品:1.产品接触件与导线连接方式为压接式;2.产品出线方向与插头座插拔方向成90°;3.本系列只能与L、K、K1型锁紧组件配套使用。J30J-D系列产品:1.产品接触件与导线连接方式为压接式;2.主要用于要求安装螺钉防转动的使用场合;3.本系列只能与P、P1、P8、P9型锁紧组件配套使用。J30J-Q系列产品:1.产品接触件与导线连接方式为压接式;2.外壳较其它同类型产品要宽。J30J-AD系列产品:1.产品接触件与导线连接方式为压接式;2.产品自带屏蔽线夹与屏蔽网;3.本系列只能与P、P1、P8、P9型锁紧组件配套使用。型谱排列
