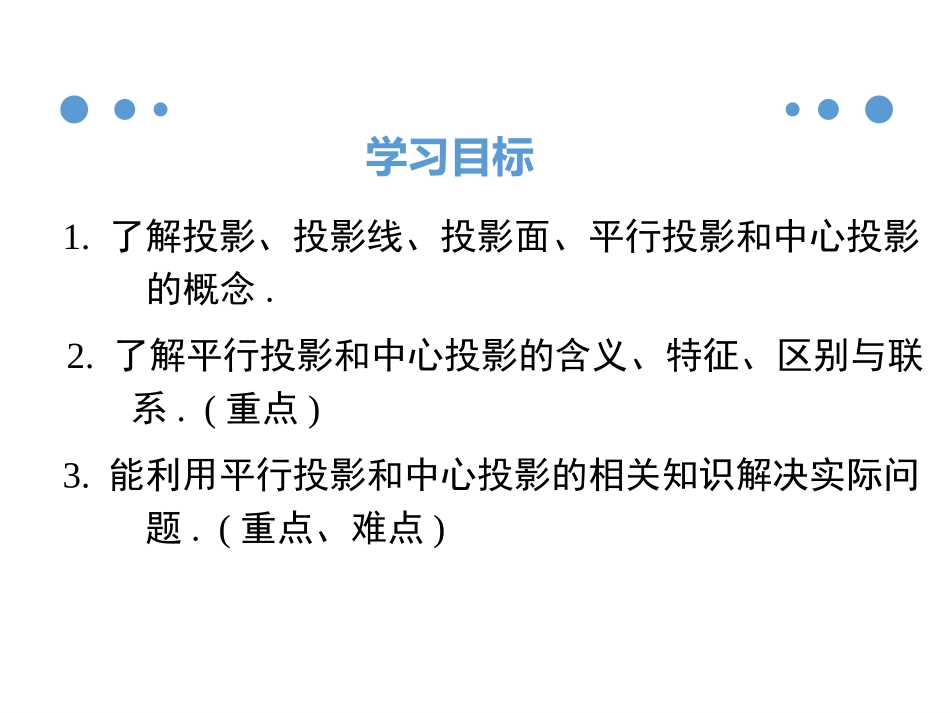

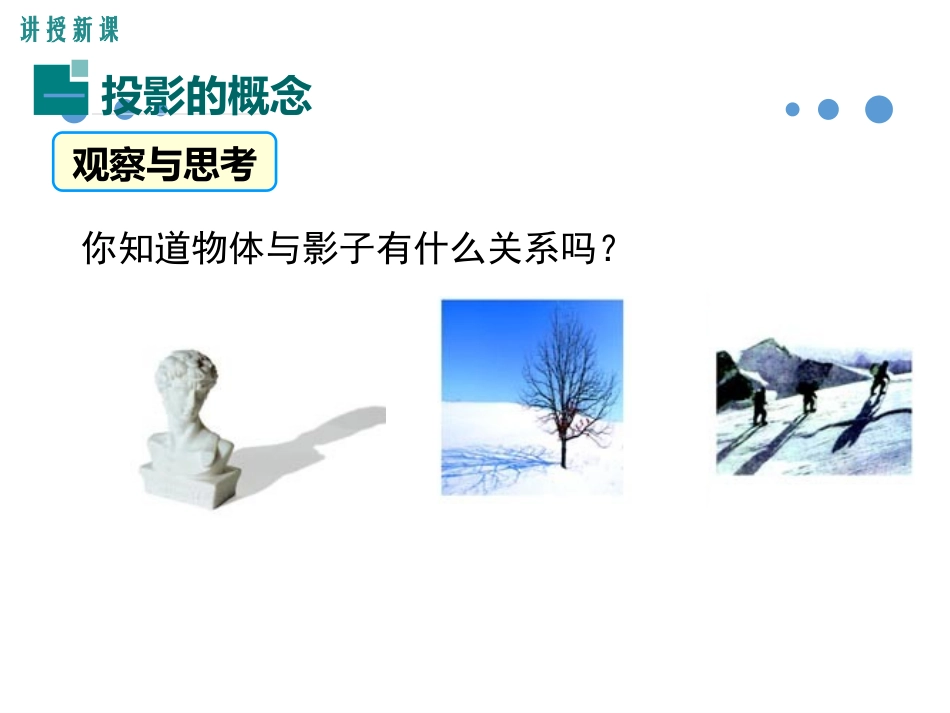

29.1投影第二十九章投影与视图导入新课讲授新课当堂练习课堂小结29.1平行投影与中心投影1.了解投影、投影线、投影面、平行投影和中心投影的概念.2.了解平行投影和中心投影的含义、特征、区别与联系.(重点)3.能利用平行投影和中心投影的相关知识解决实际问题.(重点、难点)学习目标讲授新课投影的概念一你知道物体与影子有什么关系吗？观察与思考投影所在的平面叫做投影面．照射光线叫做投影线，一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.归纳：投影面投影投影线把下列物体与它们的投影用线连接起来：练一练平行投影与中心投影二观察下列图片,你认为太阳光线有什么特征？太阳离我们非常遥远，太阳光线可以看成平行光线.观察与思考由平行光线形成的投影叫做平行投影．归纳：ABCABCABCABC例如，物体在太阳光的照射下形成的影子(简称日影)就是平行投影．日影的方向可以反映时间，我国古代的计时器日晷，就是根据日影来观测时间的．例1某校墙边有甲、乙两根木杆.已知乙杆的高度为1.5m.(1)某一时刻甲木杆在阳光下的影子如下图所示，你能画出此时乙木杆的影子吗？（甲）（乙）ADD'BEE'典例精析(2)当乙木杆移动到什么位置时，其影子刚好不落在墙上？（甲）（乙）ADD'BEE'(3)在(2)的情况下，如果测得甲、乙木杆的影子长分别为1.24m和1m，那么你能求出甲木杆的高度吗?（甲）（乙）ADD'BEE'解：∵△ADD'∽△BEE'，∴AD:BE=AD′:BE′，即AD:1.5=1.24:1，解得AD=1.86.故甲木杆的高度为1.86m.皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．观察与思考你知道皮影戏中的影像是如何形成的吗？例如：物体在灯泡发出的光照射下形成影子就是中心投影．由同一点(点光源)发出的光线形成的投影叫做中心投影．归纳：请你分别指出下面的例子属于什么投影？平行投影中心投影平行投影中心投影练一练例2确定下图路灯灯泡所在的位置.解：过一根木杆的顶端及其影子的顶端画一条直线，再过另一根木杆的顶端及其影子的顶端画一条直线，两线相交于点O，点O就是灯泡的位置.O平行投影和中心投影有什么区别和联系呢?思考：区别联系平行投影中心投影投影线互相平行，形成平行投影投影线集中于一点，形成中心投影都是物体在光线的照射下，在某个平面内形成的影子.(即都是投影)1.下面属于中心投影的是()A.太阳光下的树影B.皮影戏C.月光下房屋的影子D.海上日出B2.晚上，人在马路上走过一盏路灯的过程中，其影子长度的变化情况是()A.先变短后变长B.先变长后变短C.逐渐变短D.逐渐变长A3.小玲和小芳两人身高相同，两人站在灯光下的不同位置，已知小玲的影子比小芳的影子长，则可以判定小芳离灯光较______.（填“远”或“近”）.近4.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察广场的旗杆随太阳转动的情况，无意之中，他发现这四个时刻广场的旗杆在地面上的影子的长度各不相同，那么影子最长的时刻为.上午8时5.确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．小赵平行投影与中心投影投影的概念课堂小结平行投影与中心投影投影作图
