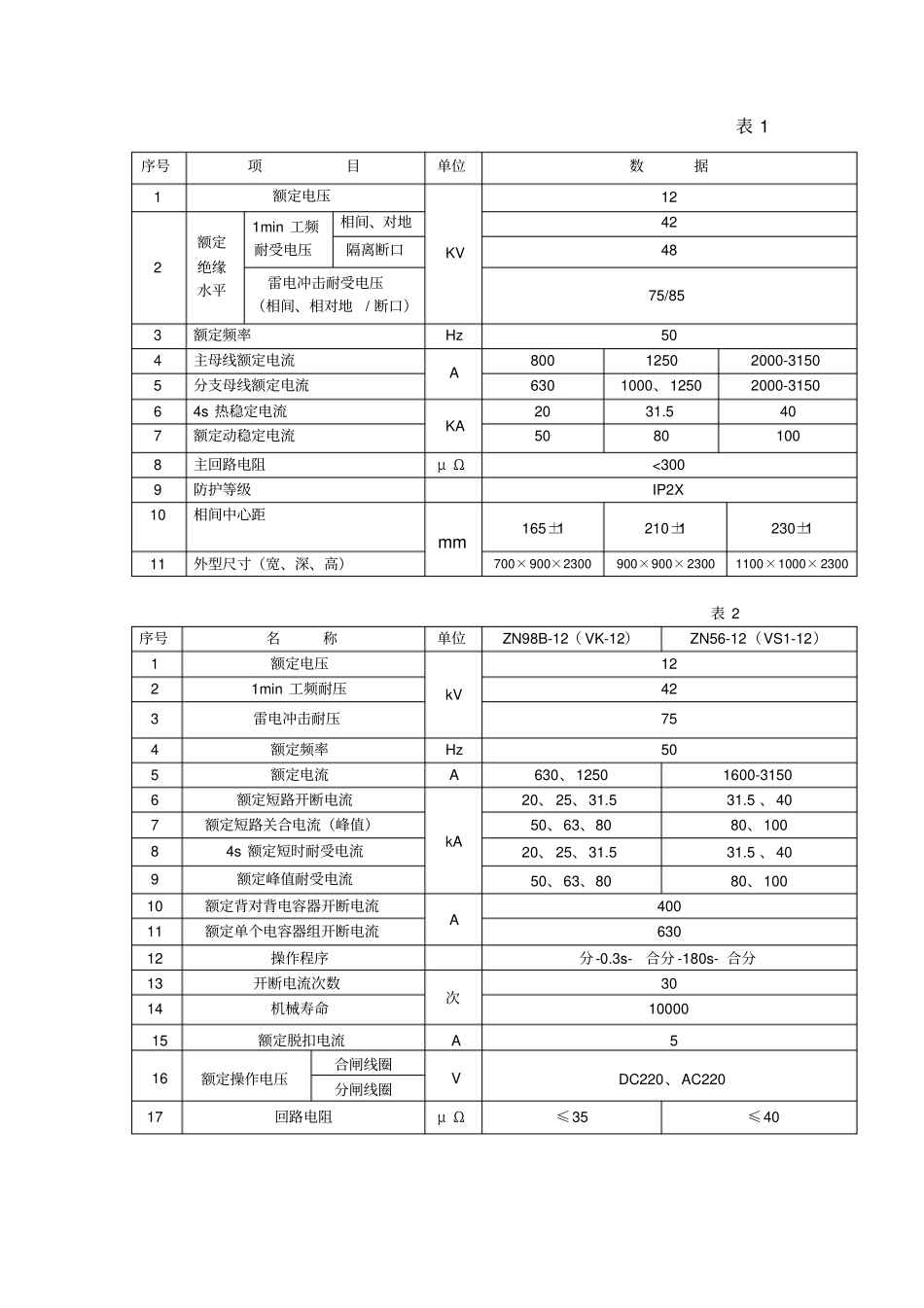

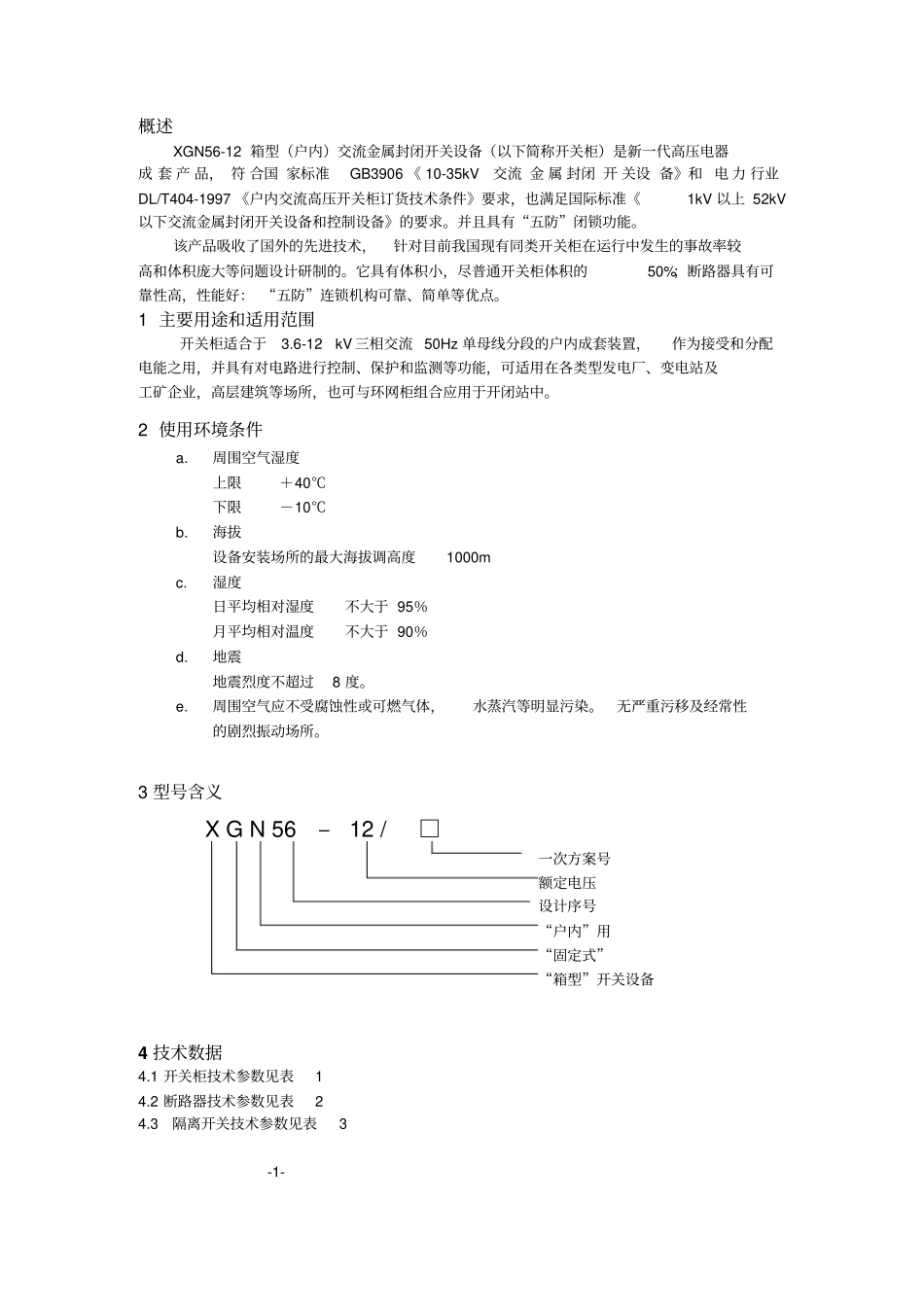

概述XGN56-12箱型（户内）交流金属封闭开关设备（以下简称开关柜）是新一代高压电器成套产品，符合国家标准GB3906《10-35kV交流金属封闭开关设备》和电力行业DL/T404-1997《户内交流高压开关柜订货技术条件》要求，也满足国际标准《1kV以上52kV以下交流金属封闭开关设备和控制设备》的要求。并且具有“五防”闭锁功能。该产品吸收了国外的先进技术，针对目前我国现有同类开关柜在运行中发生的事故率较高和体积庞大等问题设计研制的。它具有体积小，尽普通开关柜体积的50%；断路器具有可靠性高，性能好：“五防”连锁机构可靠、简单等优点。1主要用途和适用范围开关柜适合于3.6-12kV三相交流50Hz单母线分段的户内成套装置，作为接受和分配电能之用，并具有对电路进行控制、保护和监测等功能，可适用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭站中。2使用环境条件a.周围空气湿度上限＋40℃下限－10℃b.海拔设备安装场所的最大海拔调高度1000mc.湿度日平均相对湿度不大于95％月平均相对温度不大于90％d.地震地震烈度不超过8度。e.周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染。无严重污移及经常性的剧烈振动场所。3型号含义XGN56–12/□一次方案号额定电压设计序号“户内”用“固定式”“箱型”开关设备4技术数据4.1开关柜技术参数见表14.2断路器技术参数见表24.3隔离开关技术参数见表3-1-表1表2序号名称单位ZN98B-12（VK-12）ZN56-12（VS1-12）1额定电压kV1221min工频耐压423雷电冲击耐压754额定频率Hz505额定电流A630、12501600-31506额定短路开断电流kA20、25、31.531.5、407额定短路关合电流（峰值）50、63、8080、10084s额定短时耐受电流20、25、31.531.5、409额定峰值耐受电流50、63、8080、10010额定背对背电容器开断电流A40011额定单个电容器组开断电流63012操作程序分-0.3s-合分-180s-合分13开断电流次数次3014机械寿命1000015额定脱扣电流A516额定操作电压合闸线圈VDC220、AC220分闸线圈17回路电阻μΩ≤35≤40序号项目单位数据1额定电压KV122额定绝缘水平1min工频耐受电压相间、对地42隔离断口48雷电冲击耐受电压（相间、相对地/断口）75/853额定频率Hz504主母线额定电流A80012502000-31505分支母线额定电流6301000、12502000-315064s热稳定电流KA2031.5407额定动稳定电流50801008主回路电阻μΩ<3009防护等级IP2X10相间中心距mm165±1210±1230±111外型尺寸（宽、深、高）700×900×2300900×900×23001100×1000×2300-2-表35产品结构开关柜为金属封闭箱式结构见图1，柜体骨架由钢板折弯后组装而成，柜内分断路器室、主母线室、电缆室、二次元件室等。开关柜的顶部为母线室，母线室的前面为二次元件室，柜中部为断路器室，并在右侧设有隔离开关、接地开关操作连锁机构，后侧装有电流互感器和照明装置等，柜下部为电缆室，并可装避雷器等。开关柜外型、内部布置见图1，电缆进出线布置参考图见图2。6连锁6.1柜内机构连锁：为了防止带负荷分、合隔离开关，防止误合断路器；防止误入带电间隔；防止带电挂接地；防止带接地合闸。开关柜采用相应的机械连锁，机械连锁的操作程序如下：a、停电操作（检修）开关柜处于工作位置，即上、下隔离开关、断路器处于合闸状态，前、后门关闭已锁好，这时的门锁手柄处于工作位置。先将断路器分断，再将门锁手柄板到“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入隔离开关操作孔内，延逆时针方向旋转，依次操动下隔离开关至分闸位置，上隔离开关至分闸位置，上、下接地开关至合闸位置，然后拔出操作手柄，这时将门锁手柄板到“检修”位置方可打开前、后门，停电操作完毕，检修人员可对断路器及电缆室进行维护和检修。b、送电操作（运行）若已检修完毕，需要送电，其操作程序如下：将前、后门关好锁定，将门锁手柄从“检修”位置板到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，将操作手柄按指定方向位置插入隔离开关操作孔内，延顺时针方向旋转，依次操动上、下接地开关至分闸位置，上隔离开关至合闸位置，下隔离开关至合闸位置，然后拔出操作手柄，这时将门锁手柄板到“工作”...
