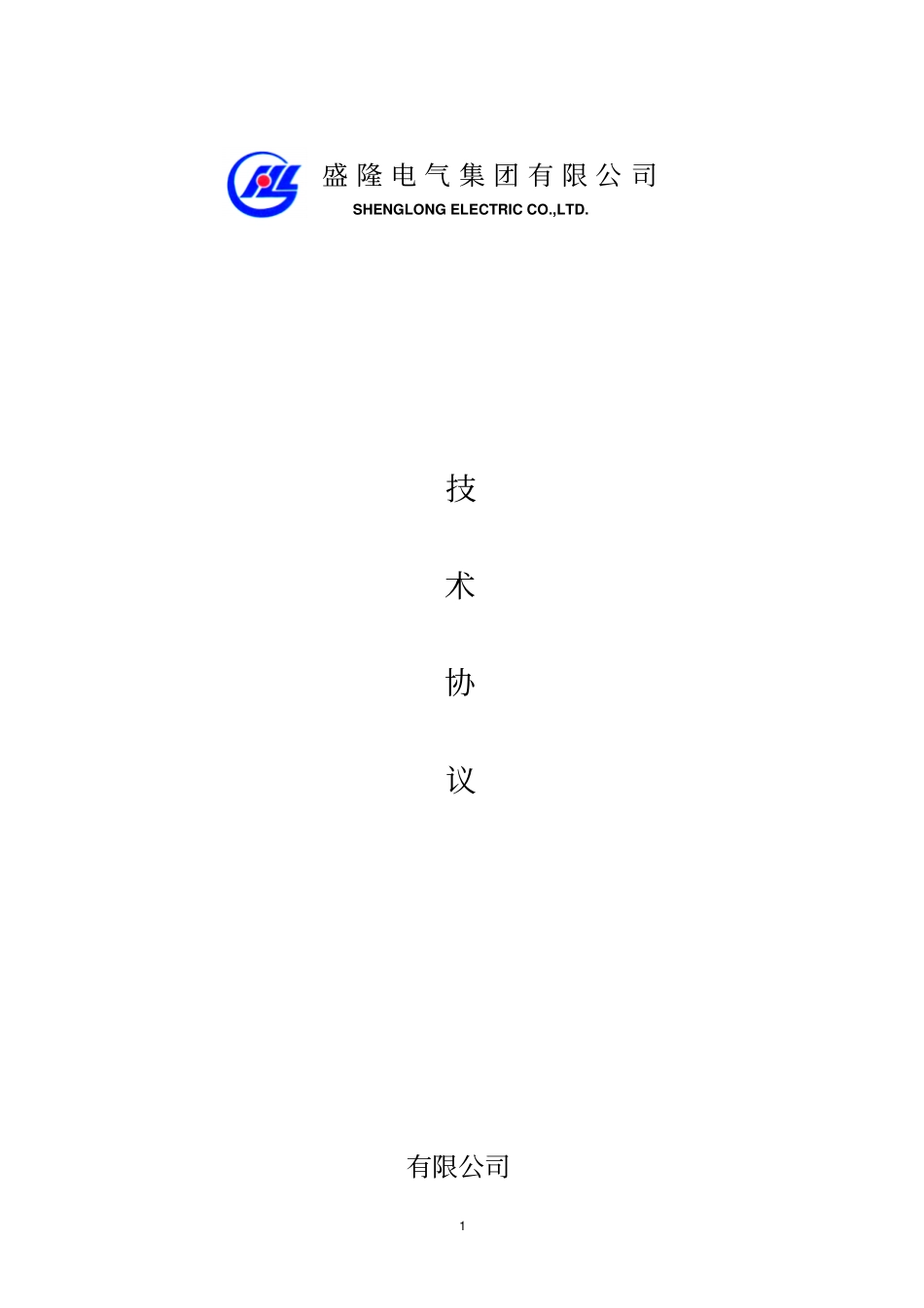

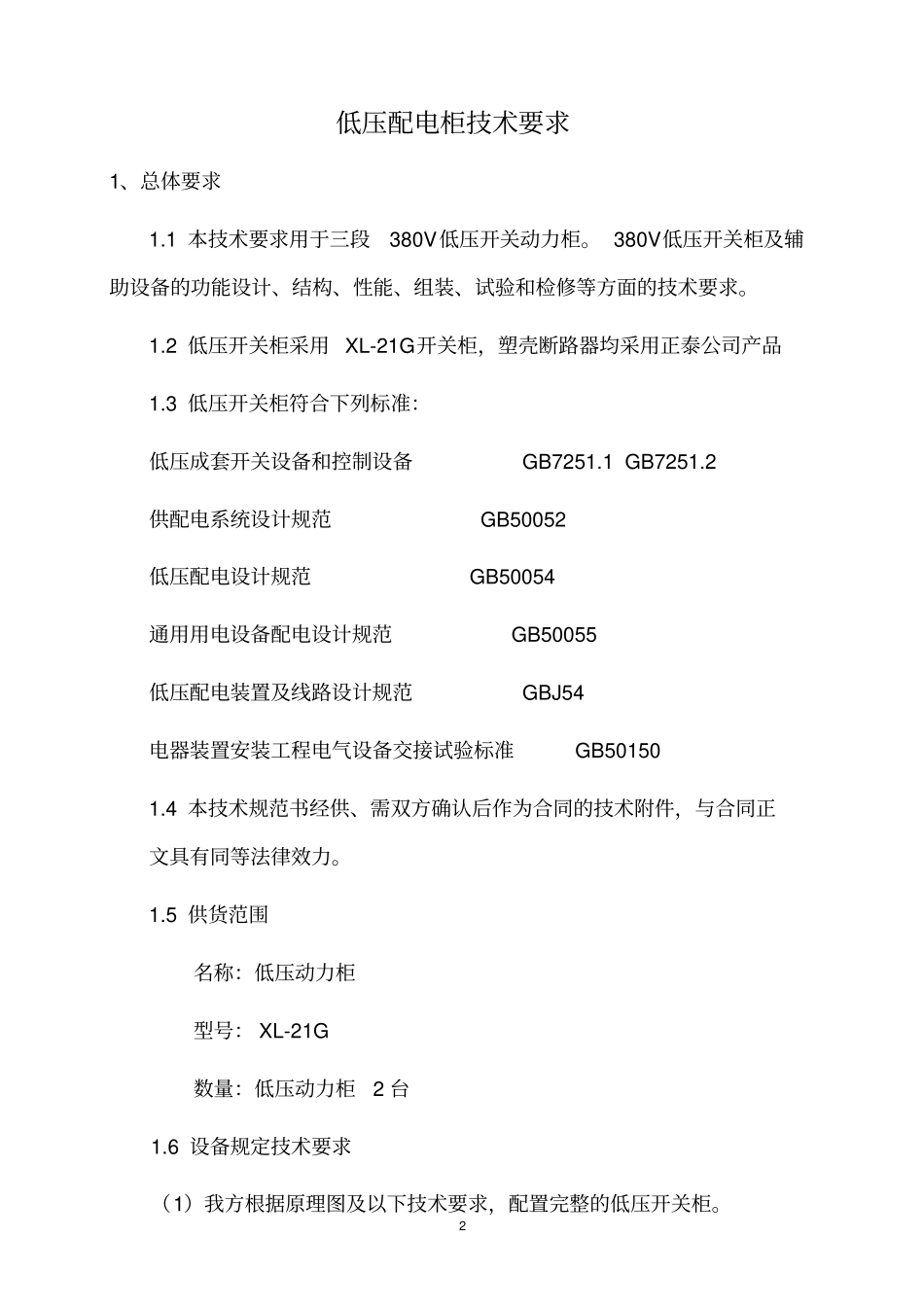

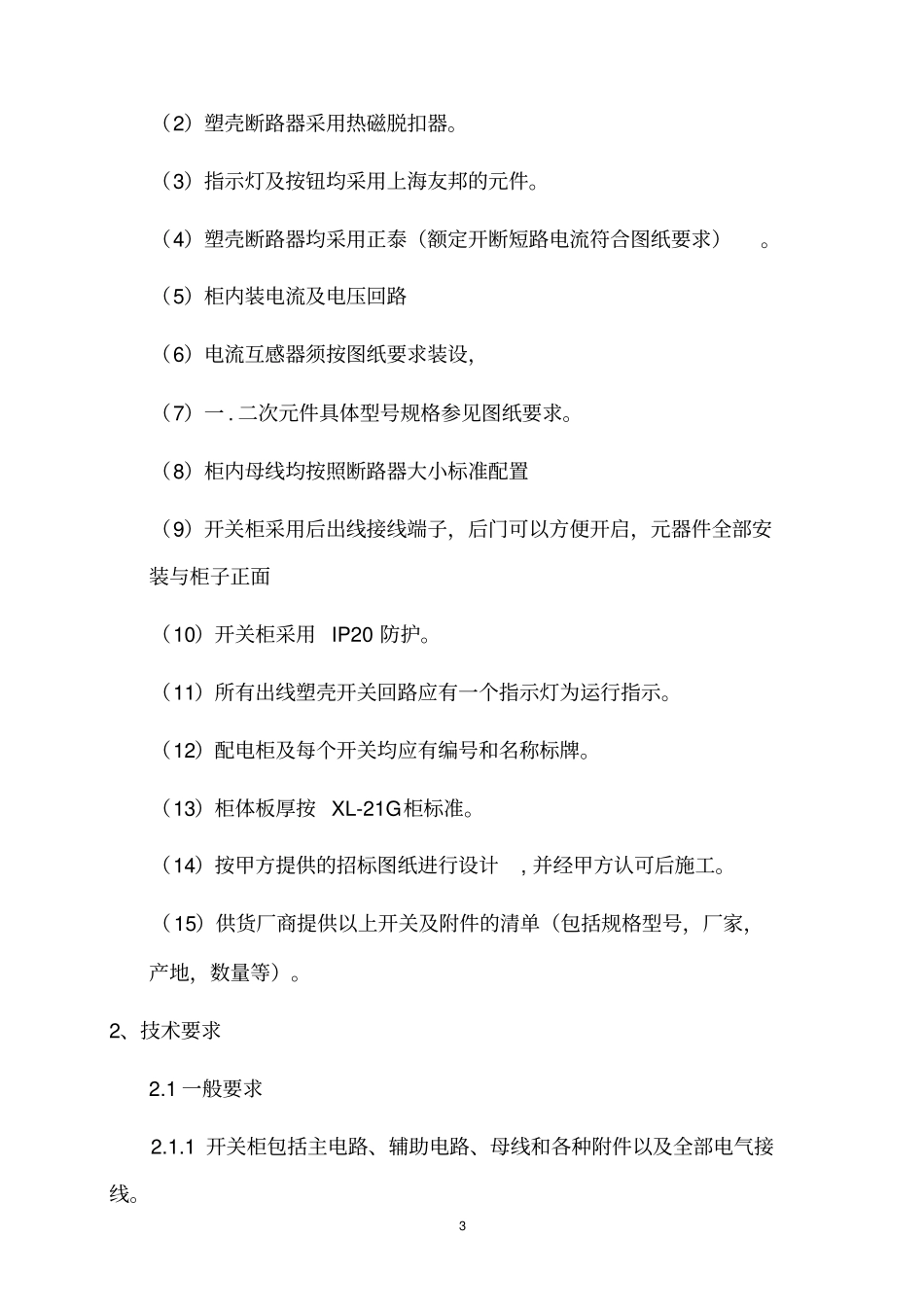

1盛隆电气集团有限公司SHENGLONGELECTRICCO.,LTD.技术协议有限公司2低压配电柜技术要求1、总体要求1.1本技术要求用于三段380V低压开关动力柜。380V低压开关柜及辅助设备的功能设计、结构、性能、组装、试验和检修等方面的技术要求。1.2低压开关柜采用XL-21G开关柜，塑壳断路器均采用正泰公司产品1.3低压开关柜符合下列标准：低压成套开关设备和控制设备GB7251.1GB7251.2供配电系统设计规范GB50052低压配电设计规范GB50054通用用电设备配电设计规范GB50055低压配电装置及线路设计规范GBJ54电器装置安装工程电气设备交接试验标准GB501501.4本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。1.5供货范围名称：低压动力柜型号：XL-21G数量：低压动力柜2台1.6设备规定技术要求（1）我方根据原理图及以下技术要求，配置完整的低压开关柜。3（2）塑壳断路器采用热磁脱扣器。（3）指示灯及按钮均采用上海友邦的元件。（4）塑壳断路器均采用正泰（额定开断短路电流符合图纸要求）。（5）柜内装电流及电压回路（6）电流互感器须按图纸要求装设，（7）一.二次元件具体型号规格参见图纸要求。（8）柜内母线均按照断路器大小标准配置（9）开关柜采用后出线接线端子，后门可以方便开启，元器件全部安装与柜子正面（10）开关柜采用IP20防护。（11）所有出线塑壳开关回路应有一个指示灯为运行指示。（12）配电柜及每个开关均应有编号和名称标牌。（13）柜体板厚按XL-21G柜标准。（14）按甲方提供的招标图纸进行设计,并经甲方认可后施工。（15）供货厂商提供以上开关及附件的清单（包括规格型号，厂家，产地，数量等）。2、技术要求2.1一般要求2.1.1开关柜包括主电路、辅助电路、母线和各种附件以及全部电气接线。42.1.2主电路、母线、绝缘子有足够的机械强度以承受任何故障短路电流产生的冲击而不损坏。2.1.3低压开关柜任何载流部件的最大温升应不超过有关标准规定的限值。设计环温为40C。2.1.4需方提供低压配电系统图。提供的每台低压开关柜应满足设计图纸的最终要求。2.2开关柜柜体要求除以下各项要求外，根据本工程低压开关设备具体安装地点，所供设备应同时满足电源下进线的需求，同时必须保证进线形式在短路条件下对断路器额定分断能力无影响。2.2.1低压开关柜采用XL-21G动力柜。2.2.2开关柜的外壳钢板的厚度满足国标和IEC的有关标准。开关柜框架,开关柜面板采用冷轧钢板，柜体的金属结构件含连接螺栓应能防腐、防锈。2.2.3低压开关柜开设通风孔。有防止小动物进入的措施。通风孔的设计和设置使得当断路器在正常运行时或在短路情况下没有电弧或可熔金属喷出。2.2.4低压开关柜内的电器元件、裸露的带电导体和端子等的电气距离和爬电距离应符合有关标准，同时适合使用的环境条件。2.2.5开关柜采用离墙式布置,柜后设有维护通道，柜后配可开启门。2.2.6每段低压开关柜考虑今后发展余地，便于扩建。52.3母线及其绝缘子2.3.1母排采用T2铜材，其额定电流满足使用要求。母排采螺栓连接。2.3.2所有螺栓连接型主母线和分支母线接头均刷锡，并且每个连接头应不少于两个螺栓，螺栓连接牢靠紧密，以便母线温度在从标准额定环境温度至额定满负荷温度的范围内，螺栓孔周围的初始接触压力基本保持不变。2.3.3主母线固定绝缘子和母线绝缘不吸潮，在规定环境条件下和开关柜使用寿命期间，其机械与绝缘强度基本保持不变。2.3.4绝缘导线采用铜质多股绞线（软性绝缘材料，单根铜丝的截面积不能大于0.5㎜2）。2.3.5所有导体良好固定，以便能承受短路电流所产生的应力。2.3.6中性点母线和主母线一样完全绝缘，其额定电流应为主母线的50％。2.3.7满足现场各回路出线电缆的正常连接要求，若无法满足应增加“引接排”。2.4接地母线接地母线安装于每台低压开关柜下方。在接地母线的每一端部提供端子，用于与外部接地线相接。接地母线能承受断路器的瞬时及短时额定电流而不超过额定温升。2.5元器件选型2.5.1塑壳断路器采用正泰公司NM1系列塑壳断路器62.5.2低压开关柜的塑壳断路器的分断能力应与图纸相符。2.5.3在断路器合闸后或未完成的合闸操作期间，如果合闸控制回路断电，则控制回路上所...
