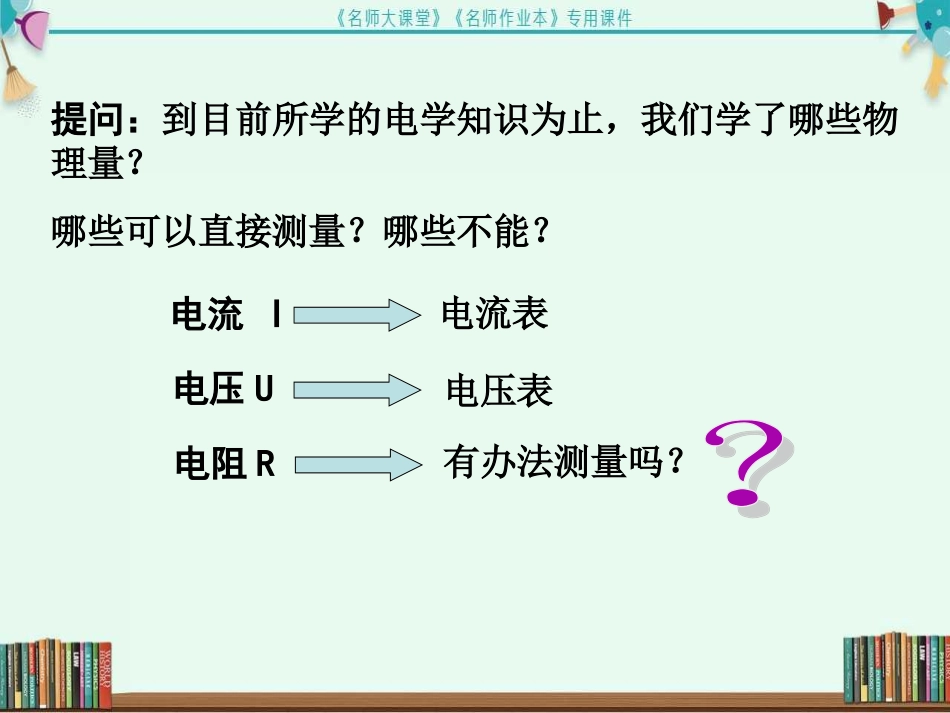

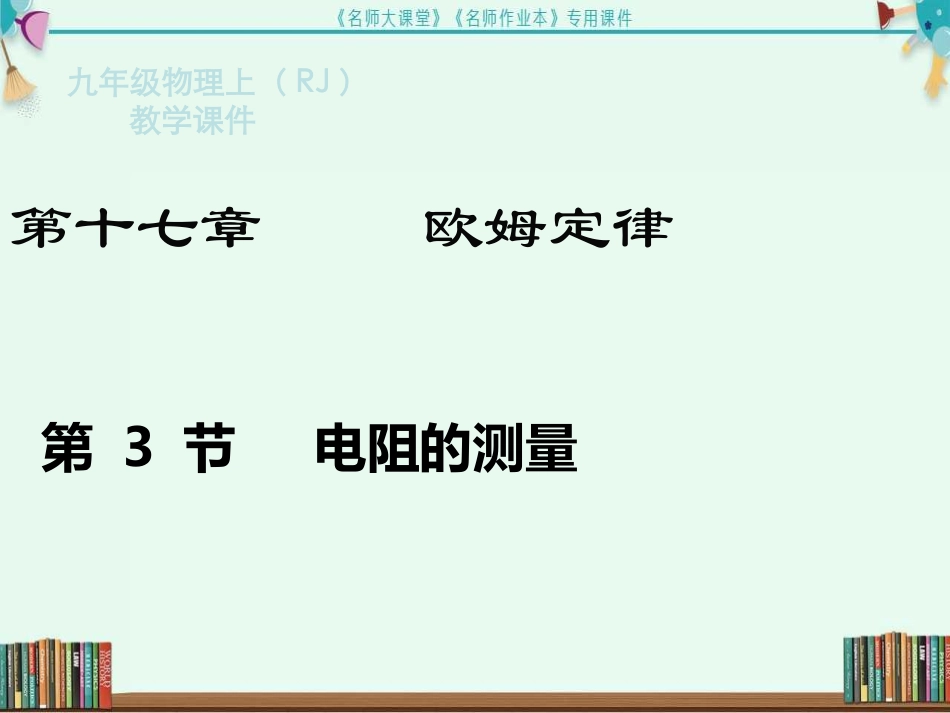

湖北海豚图书发行有限公司《名师大课堂》《名师作业本》系列丛书课件http://www.hbhrsj.com第3节电阻的测量九年级物理上（RJ）教学课件第十七章欧姆定律提问：到目前所学的电学知识为止，我们学了哪些物理量？电流I电压U电阻R哪些可以直接测量？哪些不能？有办法测量吗？电流表电压表如何测量电阻？由欧姆定律可推出．表示导体的电阻在数值上等于加在导体两端的电压与通过它的电流的比值．该式是用比值来定义导体的电阻的，是电阻的定义式，不是决定式，为我们提供了一种测量电阻的方法，叫伏安法测电阻．R=UIUI=RR=UIIRU＝欧姆定律测量出电流和电压后，可以通过欧姆定律计算可得到电阻RIU＝一、伏安法测电阻2、实验原理3、实验器材用电压表、电流表间接测电阻电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。1、实验目的4、实验电路图和实物图AVRR'S实物图电路图1.调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端；2.闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；3.根据公式计算出R的值，并记录在表格中。4.调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R的值。R=UI5、实验步骤1.在连接电路前要调节电流表、电压表到零刻度。2.连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。3.连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关S。4.电压表和电流表要注意选择适当的量程。注意事项:测量次数电压U/V电流I/A电阻R/Ω平均值110.1921.50.31320.396、实验记录5.264.845.135.08Ω1）连接电路时，开关应，滑动变阻器应。2）滑动变阻器的作用：A、；B、。3）本实验中多次测量的目的是：。断开处于最大阻值位置改变电路中的电压或电流大小限制电流、保护电路多次测量求平均值从而减小误差7、交流与反思1.将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。2.多测几组数据，根据实验数据分别计算出小灯泡的电阻。3.比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？4.如果出现的情况和测量定值电阻时不同，你如何解释？想一想：方法的拓展等效法测电阻RXR0AS1S2RRXR0VRS1S2步骤一：闭合S1，测出电流（电压）表示数I1(U1)步骤二：断开S1，闭合S2，调节变阻箱，使I2(U2)=I1(U1)步骤三：读出变阻箱阻值R0，RX=R0方法的拓展双伏法测电阻RXR0VVRXR0VV原理：串联电路中电流相等，所以表达式：00RRUUXX00RUURXX0RUUURXXX方法的拓展伏关法测电阻原理：串联电路中电流相等，所以表达式：00RRUUXX0RUUURXXXRXVR0方法的拓展伏滑法测电阻RXVRp原理：串联电路中电流相等，所以表达式：00RRUUXX0RUUURXXX方法的拓展双安法测电阻原理：并联电路中电压相等，所以表达式：XXRRII00RXR0AARXR0AA00RIIRXX00RIIIRXXX方法的拓展安关法测电阻RXR0A000RIIIRX原理：电源电压不变，所以闭合前后表达式：XXRRII00方法的拓展安滑法测电阻原理：移动滑动变阻器至最左或最右，记录RXARppXRIIIR左右左-)(PXRRIU左XRIU右表达式：1.在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了位置，如图所示。闭合开关可能出现的现象是()A.电流表烧坏，电压表示数为0B.小灯泡烧坏C.电流表示数为0，电压表示数为电源电压值D.电流表示数为0，电压表示数为0C2．一个额定电压为3.8V的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次电阻比第一次大得多，这是因为()A．实验方法不对B．实验误差C．导体的电阻跟温度有关D．实验错误C3．一个20的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为()A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V4．某同学按下图所示电路连好实验器材后，闭合开关，灯泡正常发光，但电压表指针不动，这可能是()A．电流表烧坏，电路开路B．电流表完好，与电流表相...
