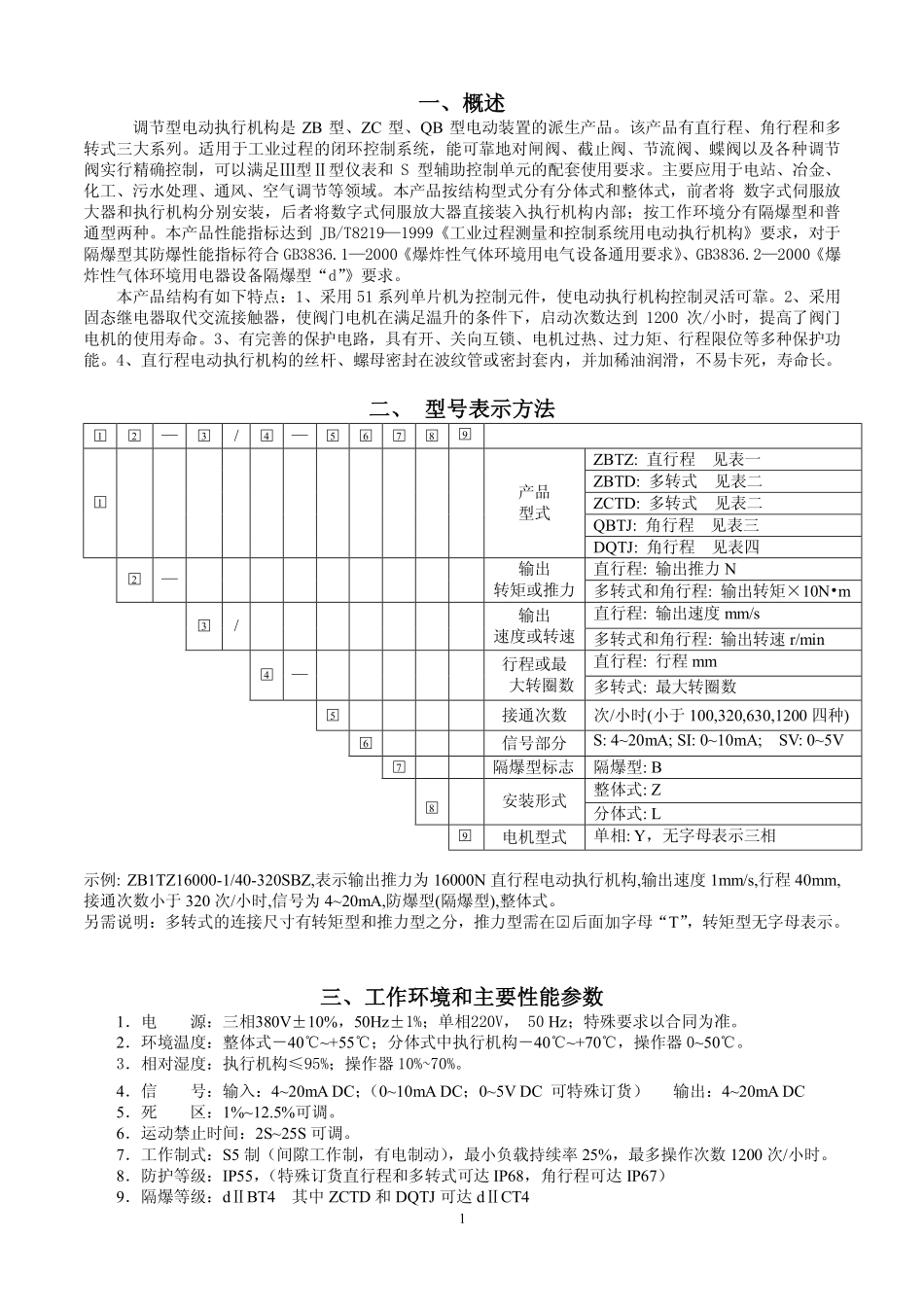

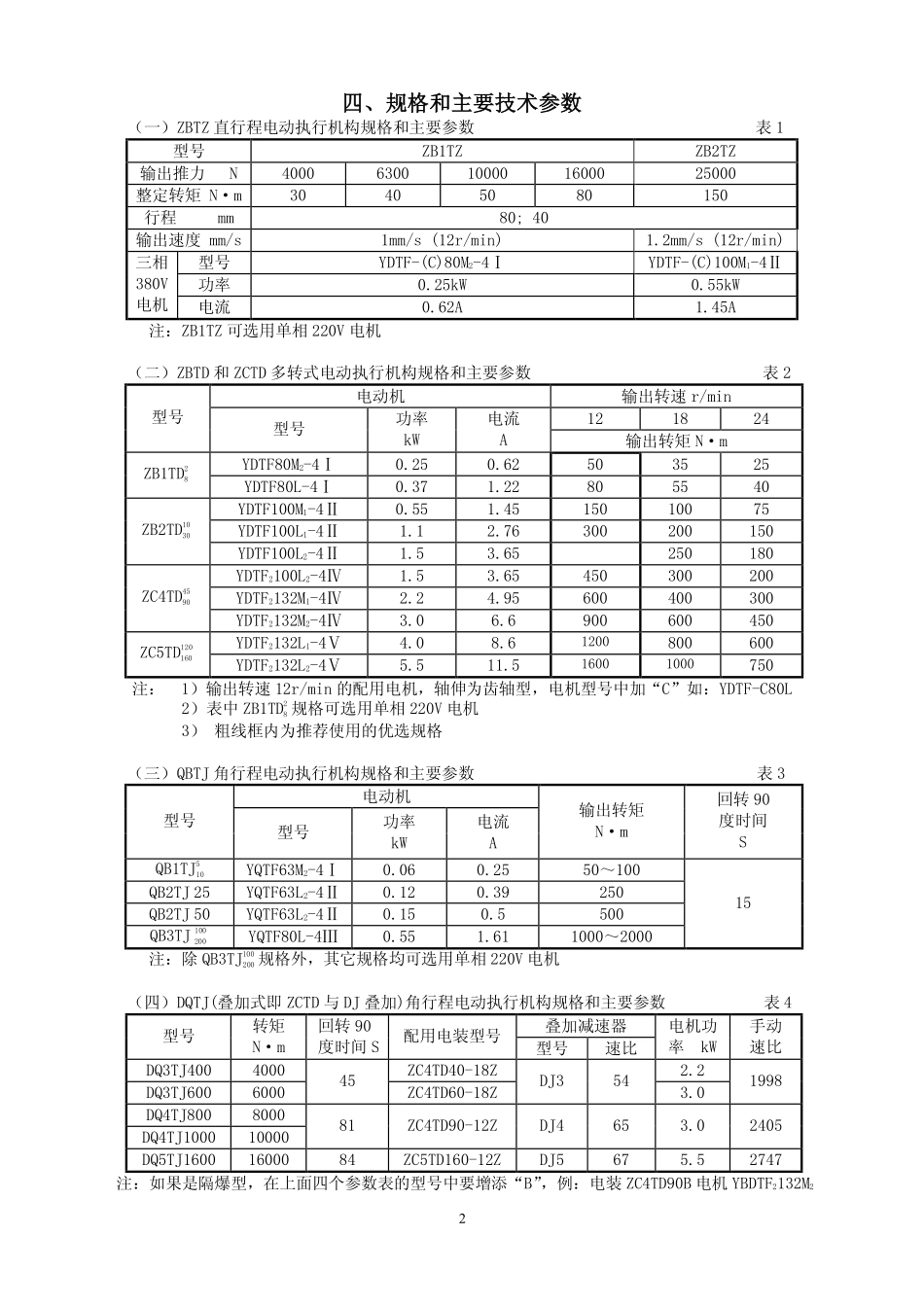

调节型电动执行机构使用说明书中华人民共和国常州电站辅机总厂有限公司1一、概述调节型电动执行机构是ZB型、ZC型、QB型电动装置的派生产品。该产品有直行程、角行程和多转式三大系列。适用于工业过程的闭环控制系统，能可靠地对闸阀、截止阀、节流阀、蝶阀以及各种调节阀实行精确控制，可以满足Ⅲ型Ⅱ型仪表和S型辅助控制单元的配套使用要求。主要应用于电站、冶金、化工、污水处理、通风、空气调节等领域。本产品按结构型式分有分体式和整体式，前者将数字式伺服放大器和执行机构分别安装，后者将数字式伺服放大器直接装入执行机构内部；按工作环境分有隔爆型和普通型两种。本产品性能指标达到JB/T8219—1999《工业过程测量和控制系统用电动执行机构》要求，对于隔爆型其防爆性能指标符合GB3836.1—2000《爆炸性气体环境用电气设备通用要求》、GB3836.2—2000《爆炸性气体环境用电器设备隔爆型“d”》要求。本产品结构有如下特点：1、采用51系列单片机为控制元件，使电动执行机构控制灵活可靠。2、采用固态继电器取代交流接触器，使阀门电机在满足温升的条件下，启动次数达到1200次/小时，提高了阀门电机的使用寿命。3、有完善的保护电路，具有开、关向互锁、电机过热、过力矩、行程限位等多种保护功能。4、直行程电动执行机构的丝杆、螺母密封在波纹管或密封套内，并加稀油润滑，不易卡死，寿命长。二、型号表示方法□1□2—□3/□4—□5□6□7□8□9ZBTZ:直行程见表一ZBTD:多转式见表二ZCTD:多转式见表二QBTJ:角行程见表三□1产品型式DQTJ:角行程见表四直行程:输出推力N□2—输出转矩或推力多转式和角行程:输出转矩×10N•m直行程:输出速度mm/s□3/输出速度或转速多转式和角行程:输出转速r/min直行程:行程mm□4—行程或最大转圈数多转式:最大转圈数□5接通次数次/小时(小于100,320,630,1200四种)□6信号部分S:4~20mA;SI:0~10mA;SV:0~5V□7隔爆型标志隔爆型:B整体式:Z□8安装形式分体式:L□9电机型式单相:Y，无字母表示三相示例:ZB1TZ16000-1/40-320SBZ,表示输出推力为16000N直行程电动执行机构,输出速度1mm/s,行程40mm,接通次数小于320次/小时,信号为4~20mA,防爆型(隔爆型),整体式。另需说明：多转式的连接尺寸有转矩型和推力型之分，推力型需在□2后面加字母“T”，转矩型无字母表示。三、工作环境和主要性能参数1．电源：三相380V±10%，50Hz±1%；单相220V，50Hz；特殊要求以合同为准。2．环境温度：整体式－40℃~+55℃；分体式中执行机构－40℃~+70℃，操作器0~50℃。3．相对湿度：执行机构≤95%；操作器10%~70%。4．信号：输入：4~20mADC；（0~10mADC；0~5VDC可特殊订货）输出：4~20mADC5．死区：1%~12.5%可调。6．运动禁止时间：2S~25S可调。7．工作制式：S5制（间隙工作制，有电制动），最小负载持续率25%，最多操作次数1200次/小时。8．防护等级：IP55，（特殊订货直行程和多转式可达IP68，角行程可达IP67）9．隔爆等级：dⅡBT4其中ZCTD和DQTJ可达dⅡCT42四、规格和主要技术参数（一）ZBTZ直行程电动执行机构规格和主要参数表1型号ZB1TZZB2TZ输出推力N40006300100001600025000整定转矩N·m30405080150行程mm80;40输出速度mm/s1mm/s(12r/min)1.2mm/s(12r/min)型号YDTF-(C)80M2-4ⅠYDTF-(C)100M1-4Ⅱ功率0.25kW0.55kW三相380V电机电流0.62A1.45A注：ZB1TZ可选用单相220V电机（二）ZBTD和ZCTD多转式电动执行机构规格和主要参数表2电动机输出转速r/min121824型号型号功率kW电流A输出转矩N·mYDTF80M2-4Ⅰ0.250.62503525ZB1TD28YDTF80L-4Ⅰ0.371.22805540YDTF100M1-4Ⅱ0.551.4515010075YDTF100L1-4Ⅱ1.12.76300200150ZB2TD1030YDTF100L2-4Ⅱ1.53.65250180YDTF2100L2-4Ⅳ1.53.65450300200YDTF2132M1-4Ⅳ2.24.95600400300ZC4TD4590YDTF2132M2-4Ⅳ3.06.6900600450YDTF2132L1-4Ⅴ4.08.61200800600ZC5TD120160YDTF2132L2-4Ⅴ5.511.516001000750注：1）输出转速12r/min的配用电机，轴伸为齿轴型，电机型号中加“C”如：YDTF-C80L2）表中ZB1TD28规格可选用单相220V电机3）粗线框内为推荐使用的优选规格（三）QBTJ角行程电动执行机构规格和主要参数表3电动机型号型号功率kW电流A输出...
