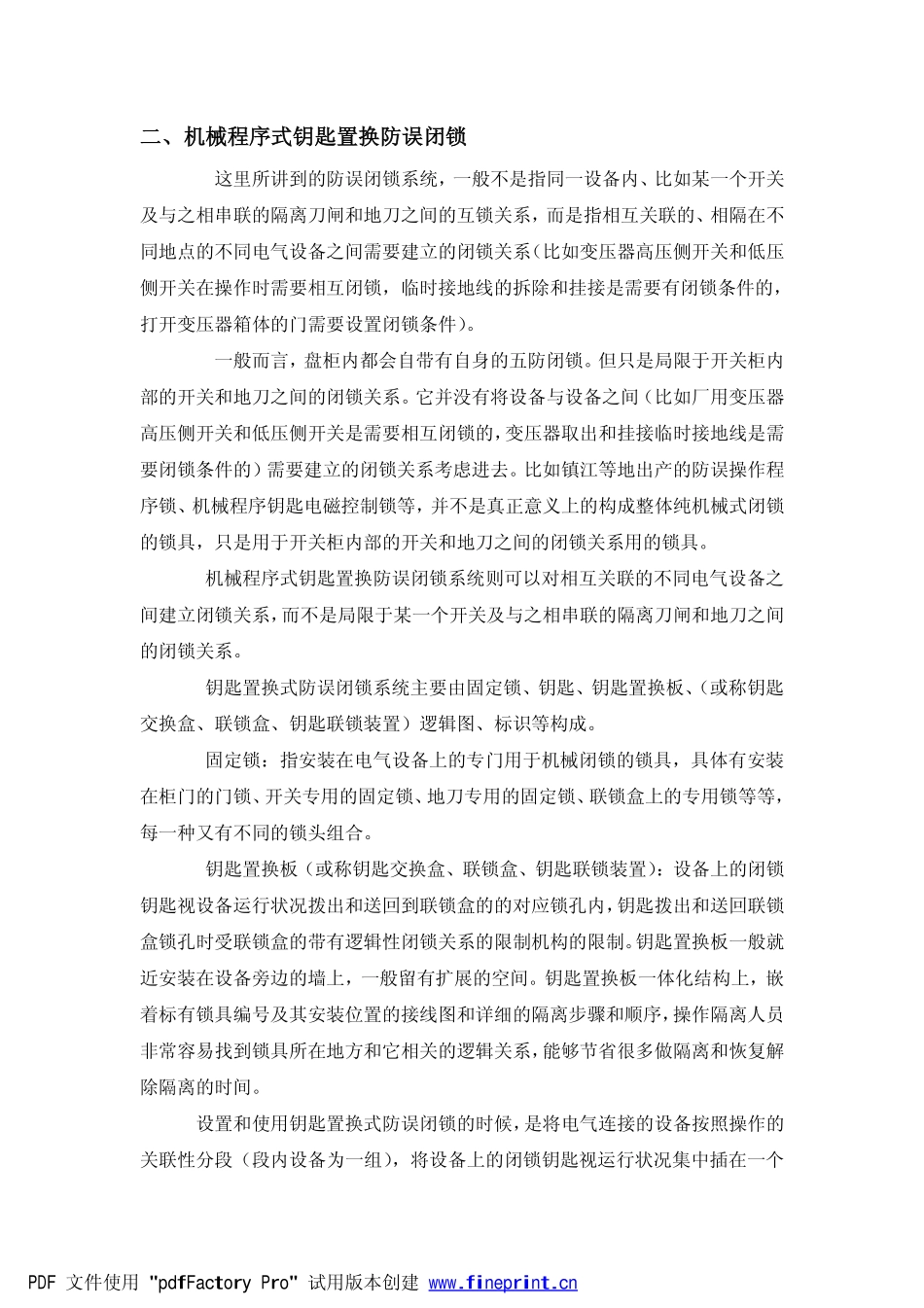

站（厂）用电系统的防误闭锁应该如何选择喻光明（南方电网广州蓄能水电厂，广州现翔电力科技有限公司，邮编510950）摘要：目前变电站站用电、电厂厂用电的设备上不少在使用微机五防来实现防止走错间隔和跳步操作的闭锁。其实无论就运行人员隔离操作的便利性、快捷性、还是闭锁的可靠性而言，应该选择机械程序式防误闭锁系统。机械程序式闭锁结构简单、逻辑明了，不使用任何电子产品，100%免维护。关键词：厂用电频繁操作电气设备选择机械式防误闭锁一、站用电、厂用电系统防误闭锁的需求变电站站用电、电厂厂用电随着容量的不断增大，电气主接线越来越复杂，产生电气设备交叉关联部分多、运行中相关性强、运行人员操作范围大、操作设备多，运行人员误操作的可能几率随之成倍数增加。只要出现一次恶性误操作，导致的人员伤亡或和设备损坏的损失是巨大的、造成的企业形象影响是非常严重的。而安装一套独立而简单实用的防误闭锁系统，费用不高但经济和安全效果显著。设置防误闭锁系统，能够最大限度地减少或是杜绝误操作、走错间隔等现象的发生。防误操作闭锁装置也是变电站、电厂精简运行管理机构、实现无人值班的必要的安全条件。但目前变电站、电厂对于操作频繁的站用电、厂用电，有的是没有安装任何防误闭锁，有的是使用全站或全厂设备共用的微机五防闭锁系统。微机五防的使用使得隔离操作起来十分繁杂，隔离过程的时间过长、隔离时需要禁止关联性不是很直接的开关的开合，迫使这些开关在整个隔离操作过程中不能应急使用；同时毕竟是电子产品，经常出现电脑钥匙与闭锁主机的通讯中断、隔离步骤不能实时反映到主机、电子元器件故障、线路板故障、电脑钥匙故障等等现象。机械程序式钥匙钥匙置换闭锁系统正好能比较好的解决这些问题。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn二、机械程序式钥匙置换防误闭锁这里所讲到的防误闭锁系统，一般不是指同一设备内、比如某一个开关及与之相串联的隔离刀闸和地刀之间的互锁关系，而是指相互关联的、相隔在不同地点的不同电气设备之间需要建立的闭锁关系（比如变压器高压侧开关和低压侧开关在操作时需要相互闭锁，临时接地线的拆除和挂接是需要有闭锁条件的，打开变压器箱体的门需要设置闭锁条件）。一般而言，盘柜内都会自带有自身的五防闭锁。但只是局限于开关柜内部的开关和地刀之间的闭锁关系。它并没有将设备与设备之间（比如厂用变压器高压侧开关和低压侧开关是需要相互闭锁的，变压器取出和挂接临时接地线是需要闭锁条件的）需要建立的闭锁关系考虑进去。比如镇江等地出产的防误操作程序锁、机械程序钥匙电磁控制锁等，并不是真正意义上的构成整体纯机械式闭锁的锁具，只是用于开关柜内部的开关和地刀之间的闭锁关系用的锁具。机械程序式钥匙置换防误闭锁系统则可以对相互关联的不同电气设备之间建立闭锁关系，而不是局限于某一个开关及与之相串联的隔离刀闸和地刀之间的闭锁关系。钥匙置换式防误闭锁系统主要由固定锁、钥匙、钥匙置换板、（或称钥匙交换盒、联锁盒、钥匙联锁装置）逻辑图、标识等构成。固定锁：指安装在电气设备上的专门用于机械闭锁的锁具，具体有安装在柜门的门锁、开关专用的固定锁、地刀专用的固定锁、联锁盒上的专用锁等等，每一种又有不同的锁头组合。钥匙置换板（或称钥匙交换盒、联锁盒、钥匙联锁装置）：设备上的闭锁钥匙视设备运行状况拨出和送回到联锁盒的的对应锁孔内，钥匙拨出和送回联锁盒锁孔时受联锁盒的带有逻辑性闭锁关系的限制机构的限制。钥匙置换板一般就近安装在设备旁边的墙上，一般留有扩展的空间。钥匙置换板一体化结构上，嵌着标有锁具编号及其安装位置的接线图和详细的隔离步骤和顺序，操作隔离人员非常容易找到锁具所在地方和它相关的逻辑关系，能够节省很多做隔离和恢复解除隔离的时间。设置和使用钥匙置换式防误闭锁的时候，是将电气连接的设备按照操作的关联性分段（段内设备为一组），将设备上的闭锁钥匙视运行状况集中插在一个PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn带有逻辑性限制机构限制拨出和送回功能的钥匙置换板的锁孔内，上一步操作完毕，...
