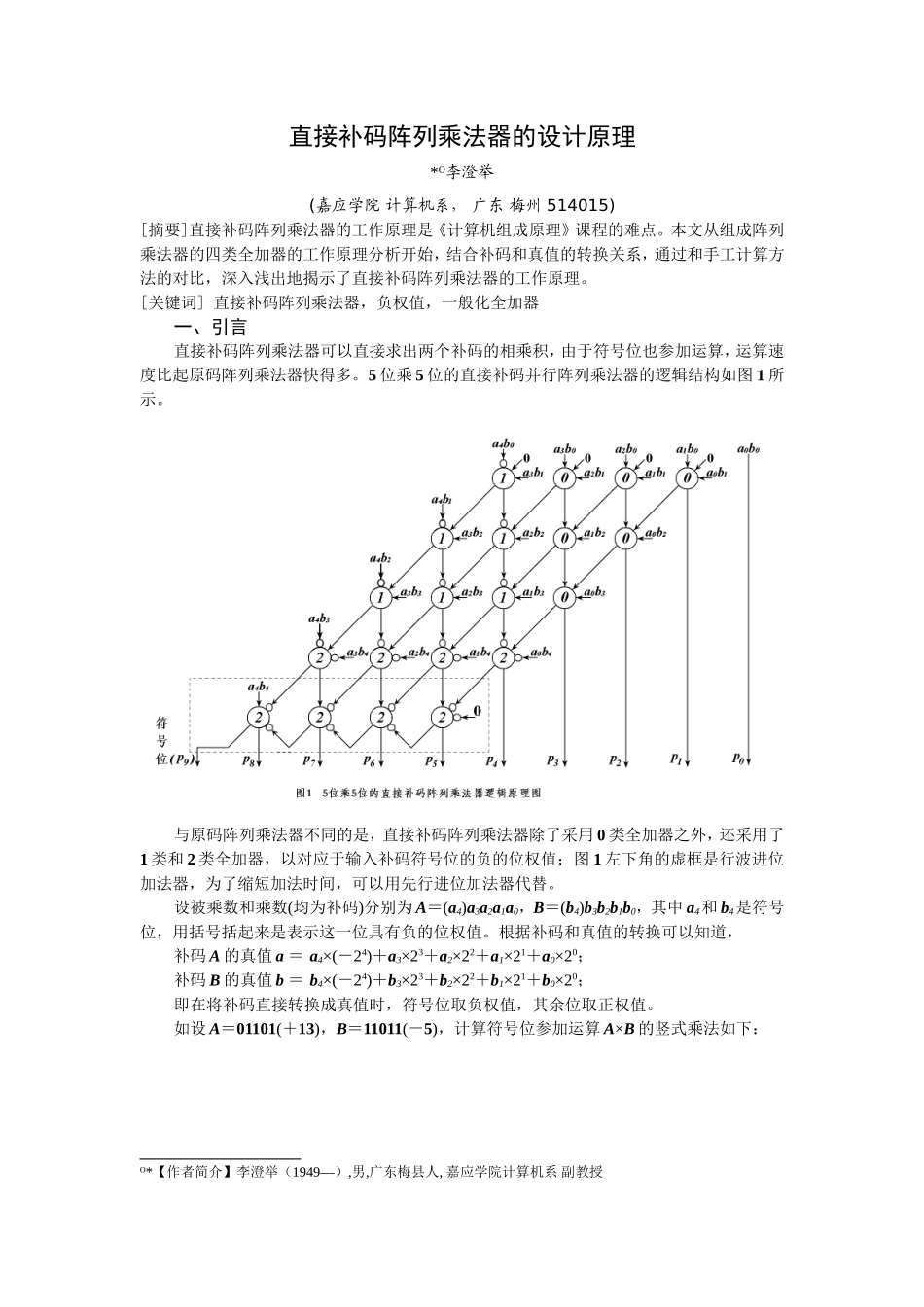

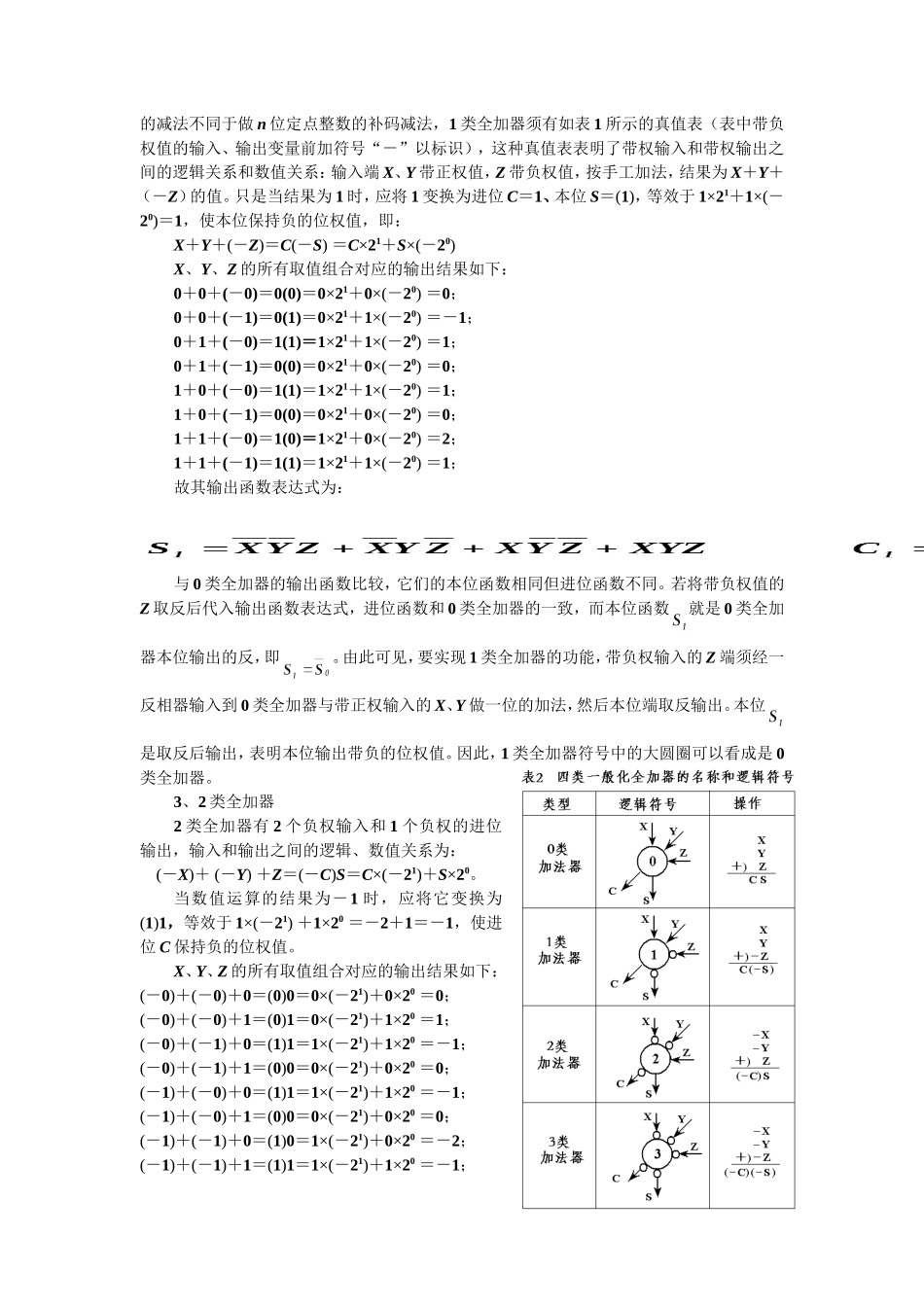

直接补码阵列乘法器的设计原理*李澄举(嘉应学院计算机系，广东梅州514015)[摘要]直接补码阵列乘法器的工作原理是《计算机组成原理》课程的难点。本文从组成阵列乘法器的四类全加器的工作原理分析开始，结合补码和真值的转换关系，通过和手工计算方法的对比，深入浅出地揭示了直接补码阵列乘法器的工作原理。[关键词]直接补码阵列乘法器，负权值，一般化全加器一、引言直接补码阵列乘法器可以直接求出两个补码的相乘积，由于符号位也参加运算，运算速度比起原码阵列乘法器快得多。5位乘5位的直接补码并行阵列乘法器的逻辑结构如图1所示。与原码阵列乘法器不同的是，直接补码阵列乘法器除了采用0类全加器之外，还采用了1类和2类全加器，以对应于输入补码符号位的负的位权值；图1左下角的虚框是行波进位加法器，为了缩短加法时间，可以用先行进位加法器代替。设被乘数和乘数(均为补码)分别为A＝(a4)a3a2a1a0，B＝(b4)b3b2b1b0，其中a4和b4是符号位，用括号括起来是表示这一位具有负的位权值。根据补码和真值的转换可以知道，补码A的真值a＝a4×(－24)＋a3×23＋a2×22＋a1×21＋a0×20；补码B的真值b＝b4×(－24)＋b3×23＋b2×22＋b1×21＋b0×20；即在将补码直接转换成真值时，符号位取负权值，其余位取正权值。如设A＝01101(＋13)，B＝11011(－5)，计算符号位参加运算A×B的竖式乘法如下：*【作者简介】李澄举（1949—）,男,广东梅县人,嘉应学院计算机系副教授在这个竖式中，带括位的位具有负的位权值，即(1)＝－1，(0)＝0。原乘积最高两位0(1)是带有负位权值的二进制数，相当于0×21＋1×(－20)＝－1，因(1)1相当于1×(－21)＋1×20＝－1，故0(1)可以写成(1)1，这扩充符号位(1)便是乘积的符号位。由此可见，在竖式乘法中，若乘积中间位有带负位权值的(1)，可照此办法将(1)左移或消去，如果(1)能移到乘积最左边，则说明乘积为负，这(1)便是补码符号位；否则乘积为正，应在乘积最左边的1之左边加一个0作为补码符号位。二、各类全加器的加法逻辑要了解直接补码阵列乘法器的工作原理，首先要了解各类全加器的工作原理。常规的一位全加器可假定它的3个输入和2个输出都是正权。这种加法器通过把正权或负权加到输入/输出端,可以归纳出四类加法单元。如图2所示各类全加器的逻辑符号，图中凡带有小圆圈的输入端都是负位权值的输入端、带有小圆圈的输出端都是负位权值的输出端。由图可见，0类全加器没有负权输入和负权输出；1类全加器有1个负权输入和1个负权输出；2类全加器有2个负权输入和1个负权输出；3类全加器有3个负权输入和3个负权输出；各类全加器就是按负权值输入的个数命名的。1、0类全加器由于0类全加器3个输入X、Y、Z和2个输出S（本位）和C（进位）都是正权，它的输出函数表达式为我们所熟知：。2、1类全加器1类全加器只有1个负权输入和1个负权的本位输出。对于负权输入，如竖式乘法可见，加法的结果是正权的值的和与负权的值相减。但一位的减法不同于做n位定点整数的补码减法，1类全加器须有如表1所示的真值表（表中带负权值的输入、输出变量前加符号“－”以标识），这种真值表表明了带权输入和带权输出之间的逻辑关系和数值关系：输入端X、Y带正权值，Z带负权值，按手工加法，结果为X＋Y＋（－Z）的值。只是当结果为1时，应将1变换为进位C＝1、本位S＝(1)，等效于1×21＋1×(－20)＝1，使本位保持负的位权值，即：X＋Y＋(－Z)＝C(－S)＝C×21＋S×(－20)X、Y、Z的所有取值组合对应的输出结果如下：0＋0＋(－0)＝0(0)＝0×21＋0×(－20)＝0；0＋0＋(－1)＝0(1)＝0×21＋1×(－20)＝－1；0＋1＋(－0)＝1(1)＝1×21＋1×(－20)＝1；0＋1＋(－1)＝0(0)＝0×21＋0×(－20)＝0；1＋0＋(－0)＝1(1)＝1×21＋1×(－20)＝1；1＋0＋(－1)＝0(0)＝0×21＋0×(－20)＝0；1＋1＋(－0)＝1(0)＝1×21＋0×(－20)＝2；1＋1＋(－1)＝1(1)＝1×21＋1×(－20)＝1；故其输出函数表达式为：与0类全加器的输出函数比较，它们的本位函数相同但进位函数不同。若将带负权值的Z取反后代入输出函数表达式，进位函数和0类全加器的一致，而本位函数就是0类全加器本位输出的反，即。由此可见，要实现1类...
