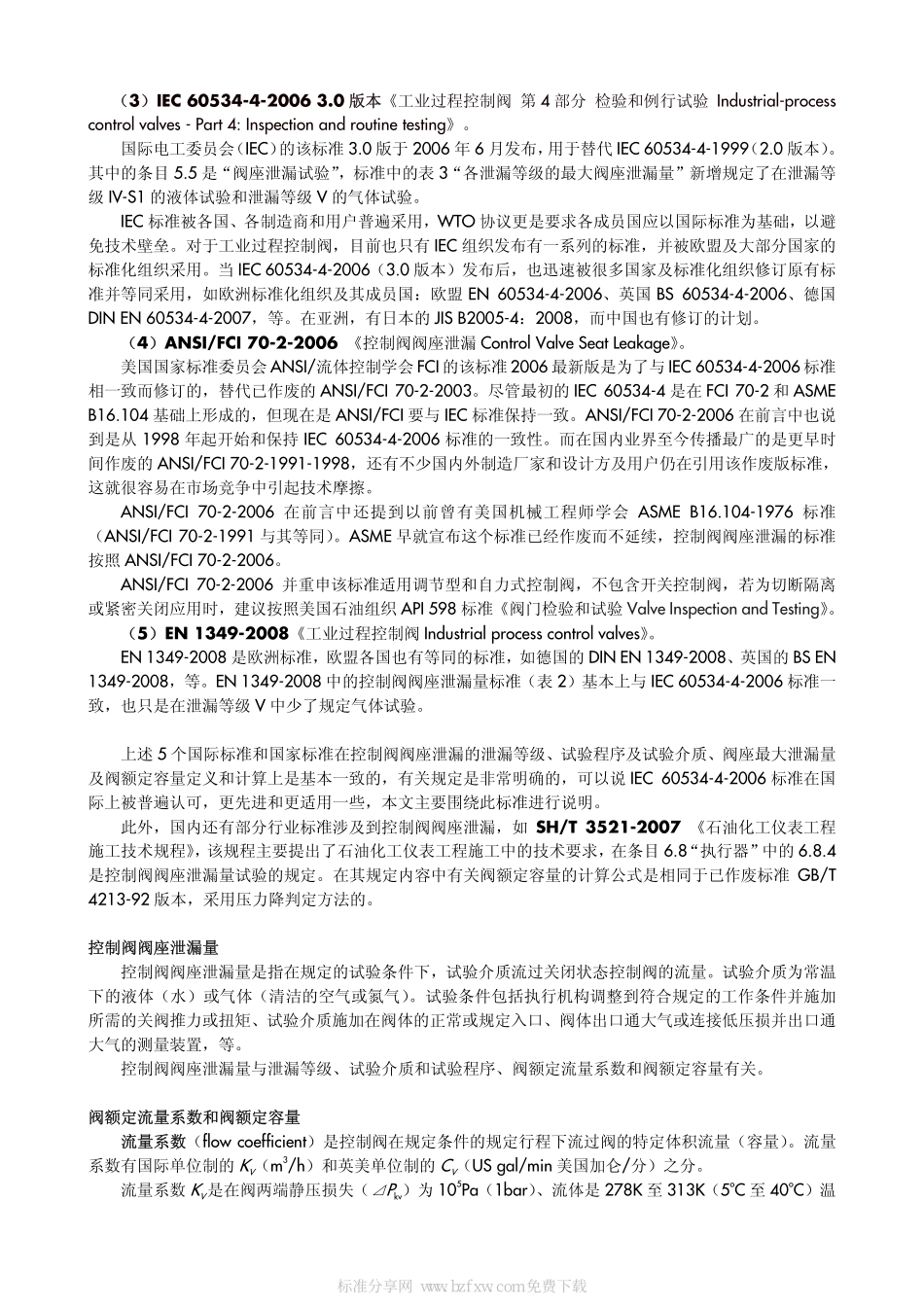

正确认识控制阀阀座泄漏量李宝华摘要：控制阀阀座泄漏量是一项重要的出厂检验、型式检验的规定项目，也是控制阀安装前的试验重点和在线功能安全的保障基础，制造厂、设计方和用户对此都格外关注。国际标准和国家标准对控制阀阀座泄漏有明确的规定，规范了泄漏等级、试验介质、试验程序和阀座最大泄漏量。关键词：控制阀标准；阀座泄漏；泄漏等级；试验程序；阀座泄漏量计算。引言控制阀是工业生产中采用最多的终端控制元件，常常决定着过程控制是否及时有效。如果控制阀出现故障，控制回路将被迫中断控制操作，有可能引发更大的系统故障、安全风险以及造成难以估量的经济损失。在所有控制阀故障中，无法紧密关闭和阀座泄漏量超过规定值是用户最为担心的问题之一。控制阀阀座泄漏量是一项重要的出厂检验、型式检验的规定项目，也是控制阀安装前的试验重点和在线功能安全的保障基础，制造厂、设计方和用户对此都格外关注。对于控制阀阀座泄漏，控制阀业界以及标准化组织都十分重视，国际标准和中国国家标准对控制阀阀座泄漏有明确的规定，规范了泄漏等级、试验介质、试验程序和阀座最大泄漏量，并及时修订。尽管有明确的标准和规范，但国内控制阀制造厂、设计方和用户中还是有不少人对控制阀阀座泄漏量及试验有点模糊不清、对阀额定流量系数和阀额定容量混为一谈，更是在阀额定容量计算上错误频出。本文试说明控制阀阀座泄漏的现行标准、检验和例行试验、阀额定容量、允许阀座最大泄漏量及其计算等。现行的国际和国家标准有关控制阀阀座泄漏的现行标准有：（1）GB/T17213.4-2005《工业过程控制阀第4部分检验和例行试验》（IDT/等同IEC60534-4-1999（2.0版本）），2006年4月1日起实施。该国标的条目7为“液体静压和阀座泄漏量试验”和条目7.3“阀座泄漏”，制定了阀座泄漏等级、规定了试验程序和各泄漏等级的阀座最大泄漏量、定义和计算以及附录A的阀座泄漏量计算示例等内容均等同IEC60534-4-1999（2.0版本）标准，只是与最新的IEC60534-4-2006（3.0版本）在泄漏等级IV-S1（GB/T17213.4-2005缺少液体试验）和泄漏等级V（GB/T17213.4-2005缺少气体试验）的选择试验方法的规定上有些不同。（2）GB/T4213-2008《气动调节阀》，2009年2月1日起实施。新修订的该国标替代已作废的GB/T4213-92，适用产品仍为采用气动执行机构的控制阀（调节阀），并说明该国标的规范性引用文件包含GB/T17213《工业过程控制阀》系列所有部分（GB/T17213系列目前有16个现行标准）并作为依据进行了标准修正。GB/T4213-2008的条目5.6为技术要求中的“泄漏量”，规定了符合IEC标准的泄漏等级与最大阀座泄漏量；条目5.6.5强调了“在计算确定泄漏量的允许值时，阀的额定容量应按GB/T17213.2规定的方法计算”；将92版标准的“压力降条件判定”修订为与IEC标准相一致的“阻塞流公式条件判定”；阀额定容量的计算公式是按规定试验条件对系数取值并圆整后的，使用起来较简便。在条目6.9中规定了符合IEC标准的泄漏量的试验程序。只是在泄漏等级V中较IEC60534-4-2006标准少了规定气体试验。（3）IEC60534-4-20063.0版本《工业过程控制阀第4部分检验和例行试验Industrial-processcontrolvalves-Part4:Inspectionandroutinetesting》。国际电工委员会（IEC）的该标准3.0版于2006年6月发布，用于替代IEC60534-4-1999（2.0版本）。其中的条目5.5是“阀座泄漏试验”，标准中的表3“各泄漏等级的最大阀座泄漏量”新增规定了在泄漏等级IV-S1的液体试验和泄漏等级V的气体试验。IEC标准被各国、各制造商和用户普遍采用，WTO协议更是要求各成员国应以国际标准为基础，以避免技术壁垒。对于工业过程控制阀，目前也只有IEC组织发布有一系列的标准，并被欧盟及大部分国家的标准化组织采用。当IEC60534-4-2006（3.0版本）发布后，也迅速被很多国家及标准化组织修订原有标准并等同采用，如欧洲标准化组织及其成员国：欧盟EN60534-4-2006、英国BS60534-4-2006、德国DINEN60534-4-2007，等。在亚洲，有日本的JISB2005-4：2008，而中国也有修订的计划。（4）ANSI/FCI70-2-2006《控制阀阀座泄漏ControlValveSeatLeakage》。美国国家标准委员会A...
