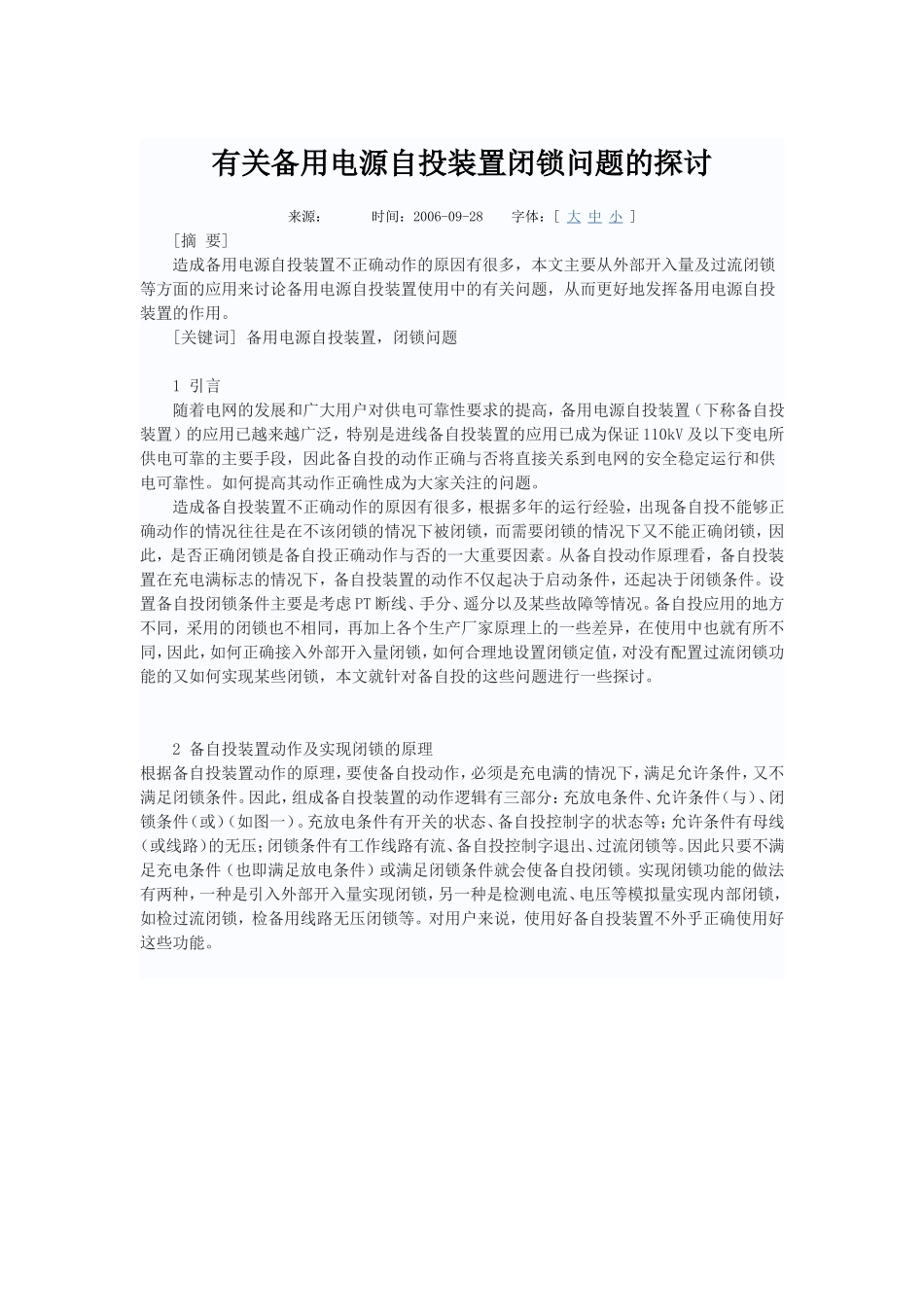

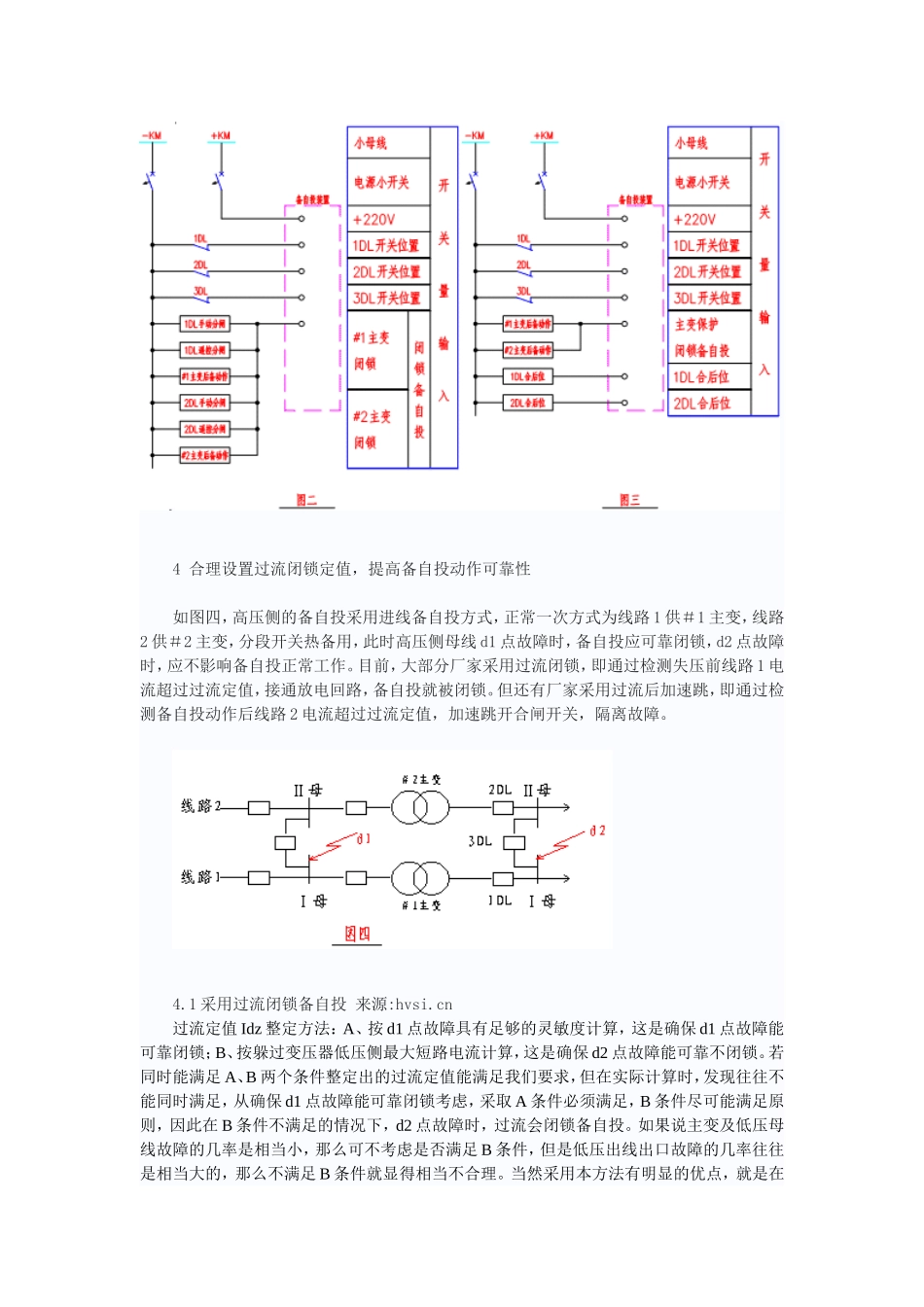

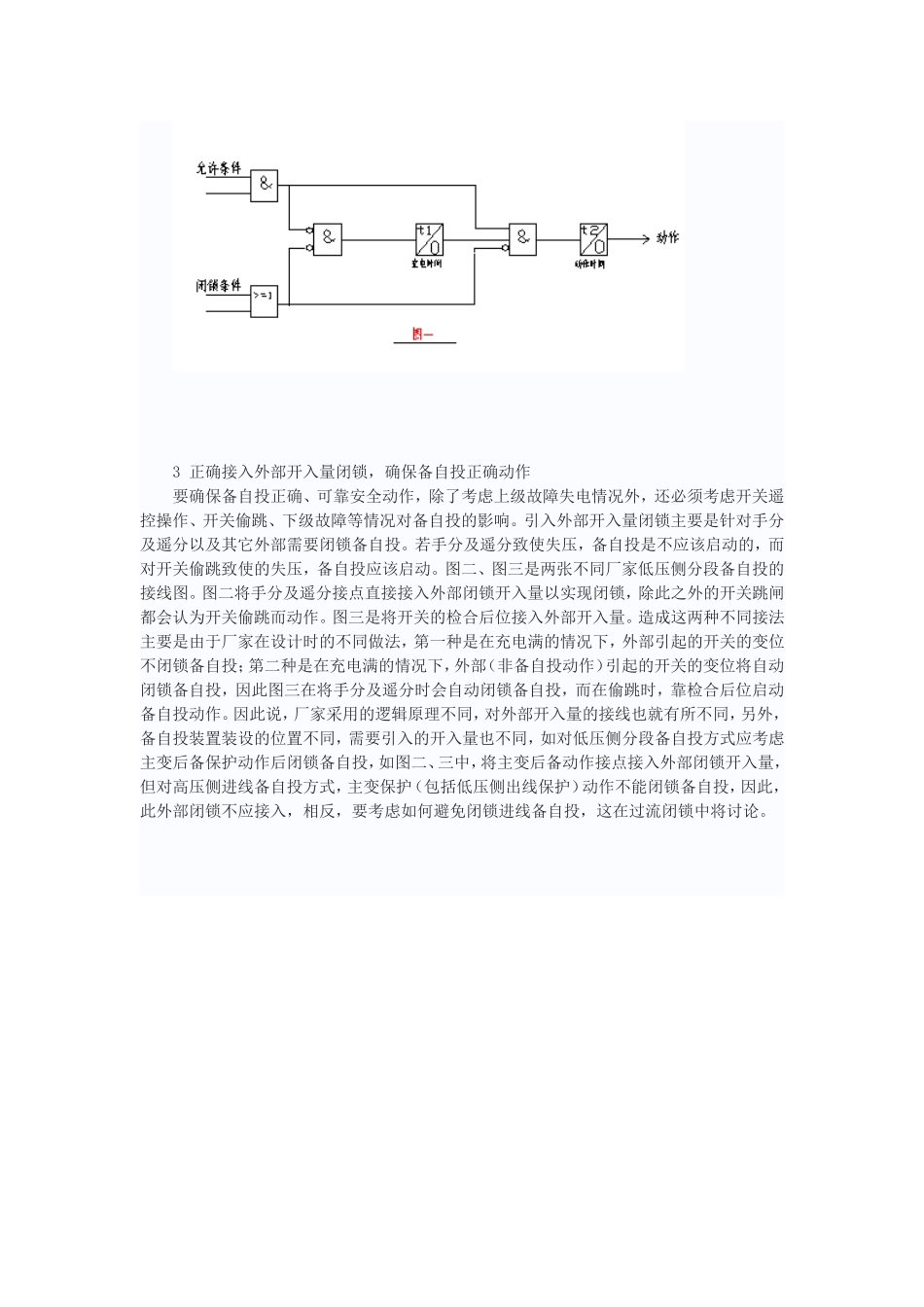

有关备用电源自投装置闭锁问题的探讨来源：时间：2006-09-28字体：[大中小][摘要]造成备用电源自投装置不正确动作的原因有很多，本文主要从外部开入量及过流闭锁等方面的应用来讨论备用电源自投装置使用中的有关问题，从而更好地发挥备用电源自投装置的作用。[关键词]备用电源自投装置，闭锁问题1引言随着电网的发展和广大用户对供电可靠性要求的提高，备用电源自投装置（下称备自投装置）的应用已越来越广泛，特别是进线备自投装置的应用已成为保证110kV及以下变电所供电可靠的主要手段，因此备自投的动作正确与否将直接关系到电网的安全稳定运行和供电可靠性。如何提高其动作正确性成为大家关注的问题。造成备自投装置不正确动作的原因有很多，根据多年的运行经验，出现备自投不能够正确动作的情况往往是在不该闭锁的情况下被闭锁，而需要闭锁的情况下又不能正确闭锁，因此，是否正确闭锁是备自投正确动作与否的一大重要因素。从备自投动作原理看，备自投装置在充电满标志的情况下，备自投装置的动作不仅起决于启动条件，还起决于闭锁条件。设置备自投闭锁条件主要是考虑PT断线、手分、遥分以及某些故障等情况。备自投应用的地方不同，采用的闭锁也不相同，再加上各个生产厂家原理上的一些差异，在使用中也就有所不同，因此，如何正确接入外部开入量闭锁，如何合理地设置闭锁定值，对没有配置过流闭锁功能的又如何实现某些闭锁，本文就针对备自投的这些问题进行一些探讨。2备自投装置动作及实现闭锁的原理根据备自投装置动作的原理，要使备自投动作，必须是充电满的情况下，满足允许条件，又不满足闭锁条件。因此，组成备自投装置的动作逻辑有三部分：充放电条件、允许条件（与）、闭锁条件（或）（如图一）。充放电条件有开关的状态、备自投控制字的状态等；允许条件有母线（或线路）的无压；闭锁条件有工作线路有流、备自投控制字退出、过流闭锁等。因此只要不满足充电条件（也即满足放电条件）或满足闭锁条件就会使备自投闭锁。实现闭锁功能的做法有两种，一种是引入外部开入量实现闭锁，另一种是检测电流、电压等模拟量实现内部闭锁，如检过流闭锁，检备用线路无压闭锁等。对用户来说，使用好备自投装置不外乎正确使用好这些功能。3正确接入外部开入量闭锁，确保备自投正确动作要确保备自投正确、可靠安全动作，除了考虑上级故障失电情况外，还必须考虑开关遥控操作、开关偷跳、下级故障等情况对备自投的影响。引入外部开入量闭锁主要是针对手分及遥分以及其它外部需要闭锁备自投。若手分及遥分致使失压，备自投是不应该启动的，而对开关偷跳致使的失压，备自投应该启动。图二、图三是两张不同厂家低压侧分段备自投的接线图。图二将手分及遥分接点直接接入外部闭锁开入量以实现闭锁，除此之外的开关跳闸都会认为开关偷跳而动作。图三是将开关的检合后位接入外部开入量。造成这两种不同接法主要是由于厂家在设计时的不同做法，第一种是在充电满的情况下，外部引起的开关的变位不闭锁备自投；第二种是在充电满的情况下，外部（非备自投动作）引起的开关的变位将自动闭锁备自投，因此图三在将手分及遥分时会自动闭锁备自投，而在偷跳时，靠检合后位启动备自投动作。因此说，厂家采用的逻辑原理不同，对外部开入量的接线也就有所不同，另外，备自投装置装设的位置不同，需要引入的开入量也不同，如对低压侧分段备自投方式应考虑主变后备保护动作后闭锁备自投，如图二、三中，将主变后备动作接点接入外部闭锁开入量，但对高压侧进线备自投方式，主变保护（包括低压侧出线保护）动作不能闭锁备自投，因此，此外部闭锁不应接入，相反，要考虑如何避免闭锁进线备自投，这在过流闭锁中将讨论。4合理设置过流闭锁定值，提高备自投动作可靠性如图四，高压侧的备自投采用进线备自投方式，正常一次方式为线路1供＃1主变，线路2供＃2主变，分段开关热备用，此时高压侧母线d1点故障时，备自投应可靠闭锁，d2点故障时，应不影响备自投正常工作。目前，大部分厂家采用过流闭锁，即通过检测失压前线路1电流超过过流定值，接通放电回路，备自投就被闭锁。但还有厂家采用过流后加速跳，即通过检测...
