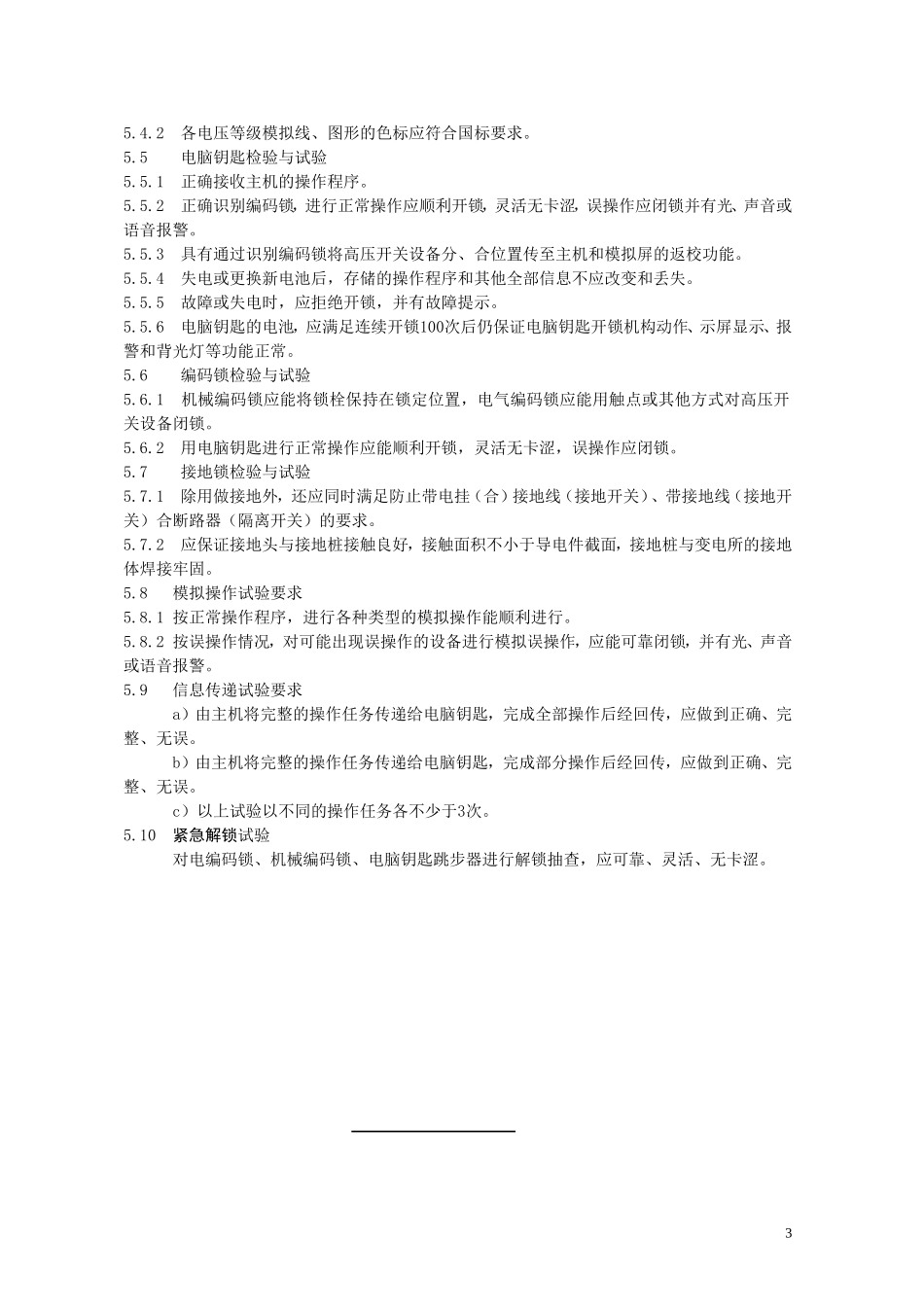

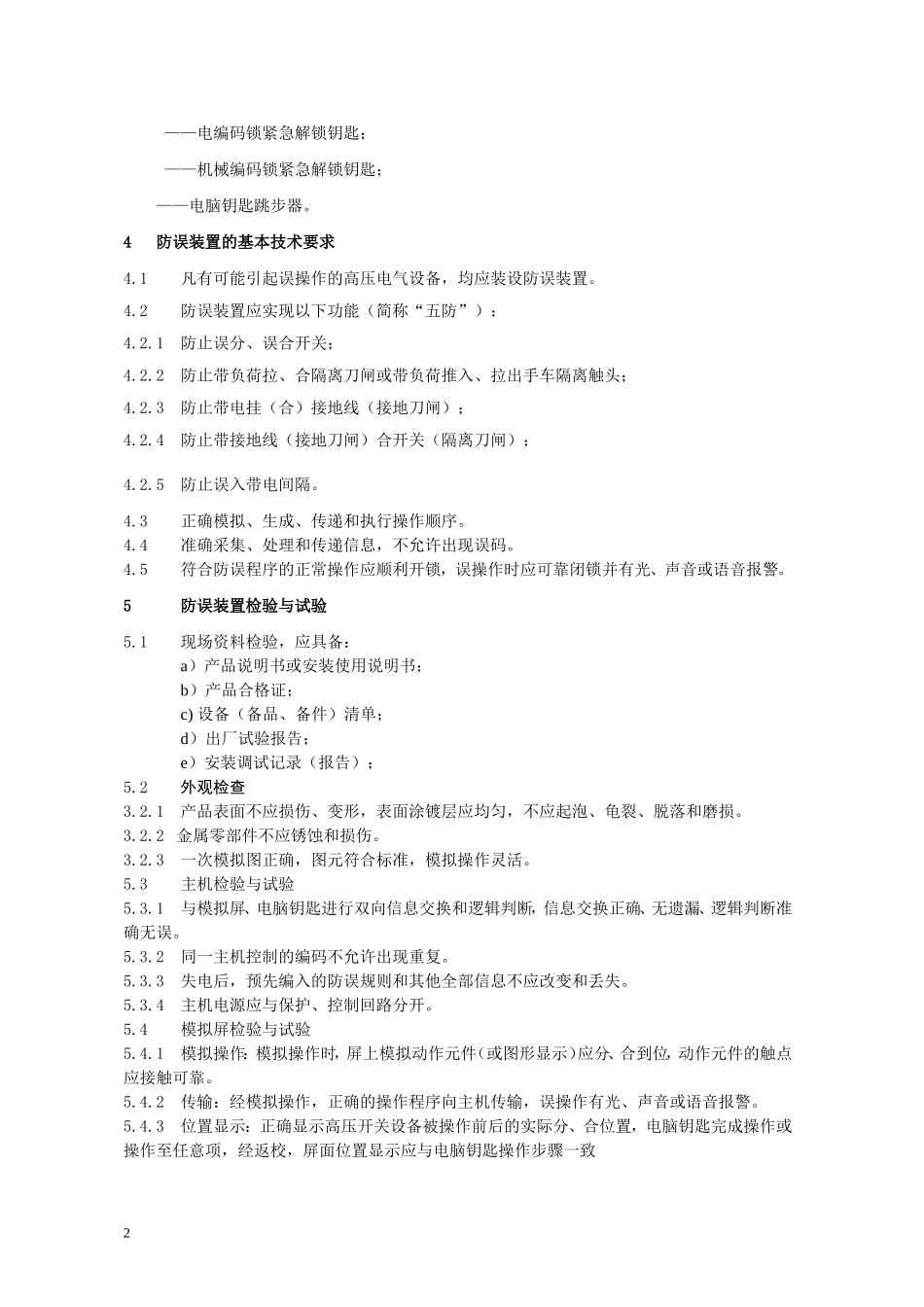

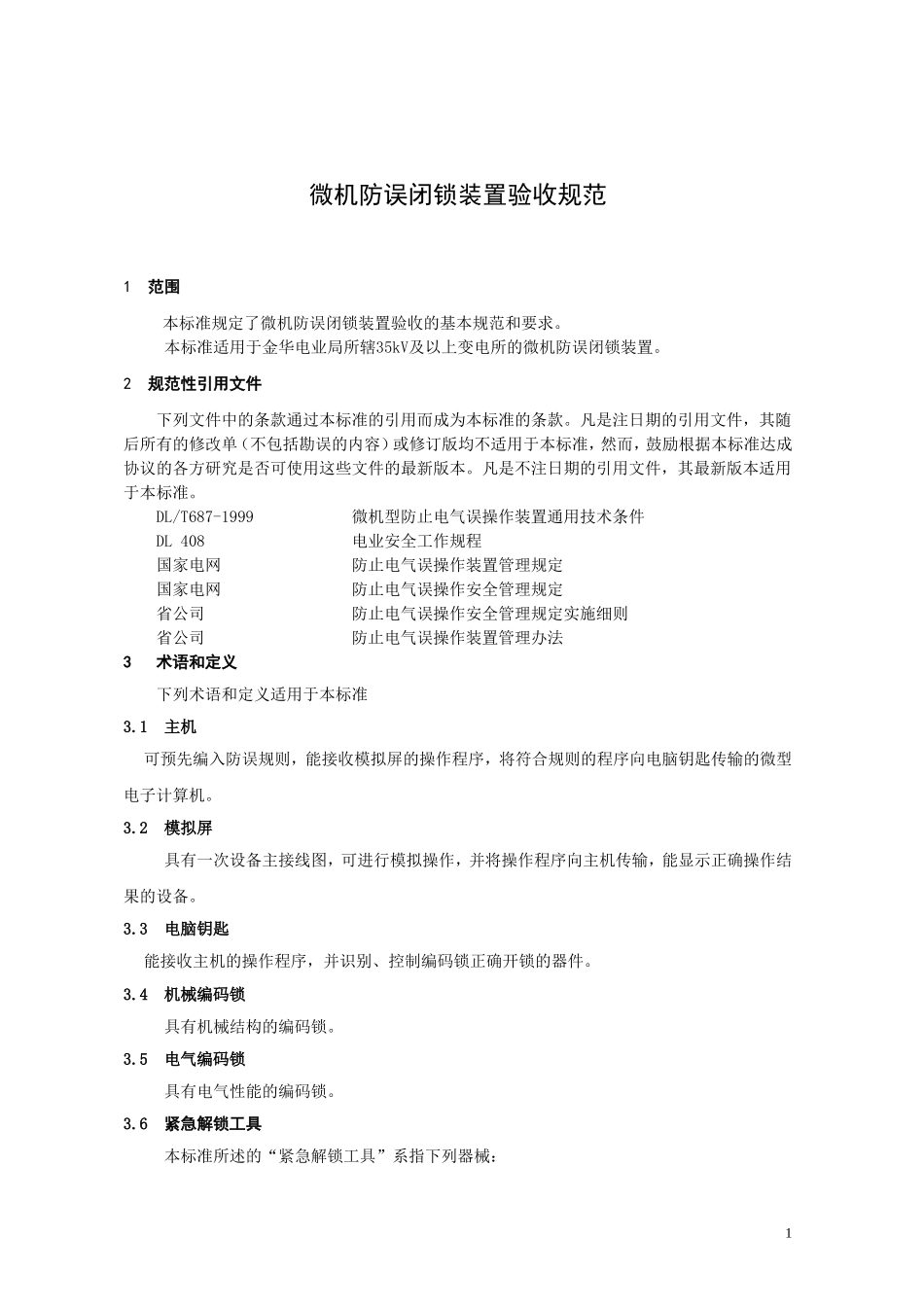

微机防误闭锁装置验收规范1范围本标准规定了微机防误闭锁装置验收的基本规范和要求。本标准适用于金华电业局所辖35kV及以上变电所的微机防误闭锁装置。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DL/T687-1999微机型防止电气误操作装置通用技术条件DL408电业安全工作规程国家电网防止电气误操作装置管理规定国家电网防止电气误操作安全管理规定省公司防止电气误操作安全管理规定实施细则省公司防止电气误操作装置管理办法3术语和定义下列术语和定义适用于本标准3.1主机可预先编入防误规则，能接收模拟屏的操作程序，将符合规则的程序向电脑钥匙传输的微型电子计算机。3.2模拟屏具有一次设备主接线图，可进行模拟操作，并将操作程序向主机传输，能显示正确操作结果的设备。3.3电脑钥匙能接收主机的操作程序，并识别、控制编码锁正确开锁的器件。3.4机械编码锁具有机械结构的编码锁。3.5电气编码锁具有电气性能的编码锁。3.6紧急解锁工具本标准所述的“紧急解锁工具”系指下列器械：1——电编码锁紧急解锁钥匙；——机械编码锁紧急解锁钥匙；——电脑钥匙跳步器。4防误装置的基本技术要求4.1凡有可能引起误操作的高压电气设备，均应装设防误装置。4.2防误装置应实现以下功能（简称“五防”）：4.2.1防止误分、误合开关；4.2.2防止带负荷拉、合隔离刀闸或带负荷推入、拉出手车隔离触头；4.2.3防止带电挂（合）接地线（接地刀闸）；4.2.4防止带接地线（接地刀闸）合开关（隔离刀闸）；4.2.5防止误入带电间隔。4.3正确模拟、生成、传递和执行操作顺序。4.4准确采集、处理和传递信息，不允许出现误码。4.5符合防误程序的正常操作应顺利开锁，误操作时应可靠闭锁并有光、声音或语音报警。5防误装置检验与试验5.1现场资料检验，应具备：a）产品说明书或安装使用说明书；b）产品合格证；c)设备（备品、备件）清单；d）出厂试验报告；e）安装调试记录（报告）；5.2外观检查3.2.1产品表面不应损伤、变形，表面涂镀层应均匀，不应起泡、龟裂、脱落和磨损。3.2.2金属零部件不应锈蚀和损伤。3.2.3一次模拟图正确，图元符合标准，模拟操作灵活。5.3主机检验与试验5.3.1与模拟屏、电脑钥匙进行双向信息交换和逻辑判断，信息交换正确、无遗漏、逻辑判断准确无误。5.3.2同一主机控制的编码不允许出现重复。5.3.3失电后，预先编入的防误规则和其他全部信息不应改变和丢失。5.3.4主机电源应与保护、控制回路分开。5.4模拟屏检验与试验5.4.1模拟操作：模拟操作时，屏上模拟动作元件（或图形显示）应分、合到位，动作元件的触点应接触可靠。5.4.2传输：经模拟操作，正确的操作程序向主机传输，误操作有光、声音或语音报警。5.4.3位置显示：正确显示高压开关设备被操作前后的实际分、合位置，电脑钥匙完成操作或操作至任意项，经返校，屏面位置显示应与电脑钥匙操作步骤一致25.4.2各电压等级模拟线、图形的色标应符合国标要求。5.5电脑钥匙检验与试验5.5.1正确接收主机的操作程序。5.5.2正确识别编码锁，进行正常操作应顺利开锁，灵活无卡涩，误操作应闭锁并有光、声音或语音报警。5.5.3具有通过识别编码锁将高压开关设备分、合位置传至主机和模拟屏的返校功能。5.5.4失电或更换新电池后，存储的操作程序和其他全部信息不应改变和丢失。5.5.5故障或失电时，应拒绝开锁，并有故障提示。5.5.6电脑钥匙的电池，应满足连续开锁100次后仍保证电脑钥匙开锁机构动作、示屏显示、报警和背光灯等功能正常。5.6编码锁检验与试验5.6.1机械编码锁应能将锁栓保持在锁定位置，电气编码锁应能用触点或其他方式对高压开关设备闭锁。5.6.2用电脑钥匙进行正常操作应能顺利开锁，灵活无卡涩，误操作应闭锁。5.7接地锁检验与试验5.7.1除用做接地外，还应同时满足防止带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）的要求。5.7.2应保证接地头与接地桩接...
