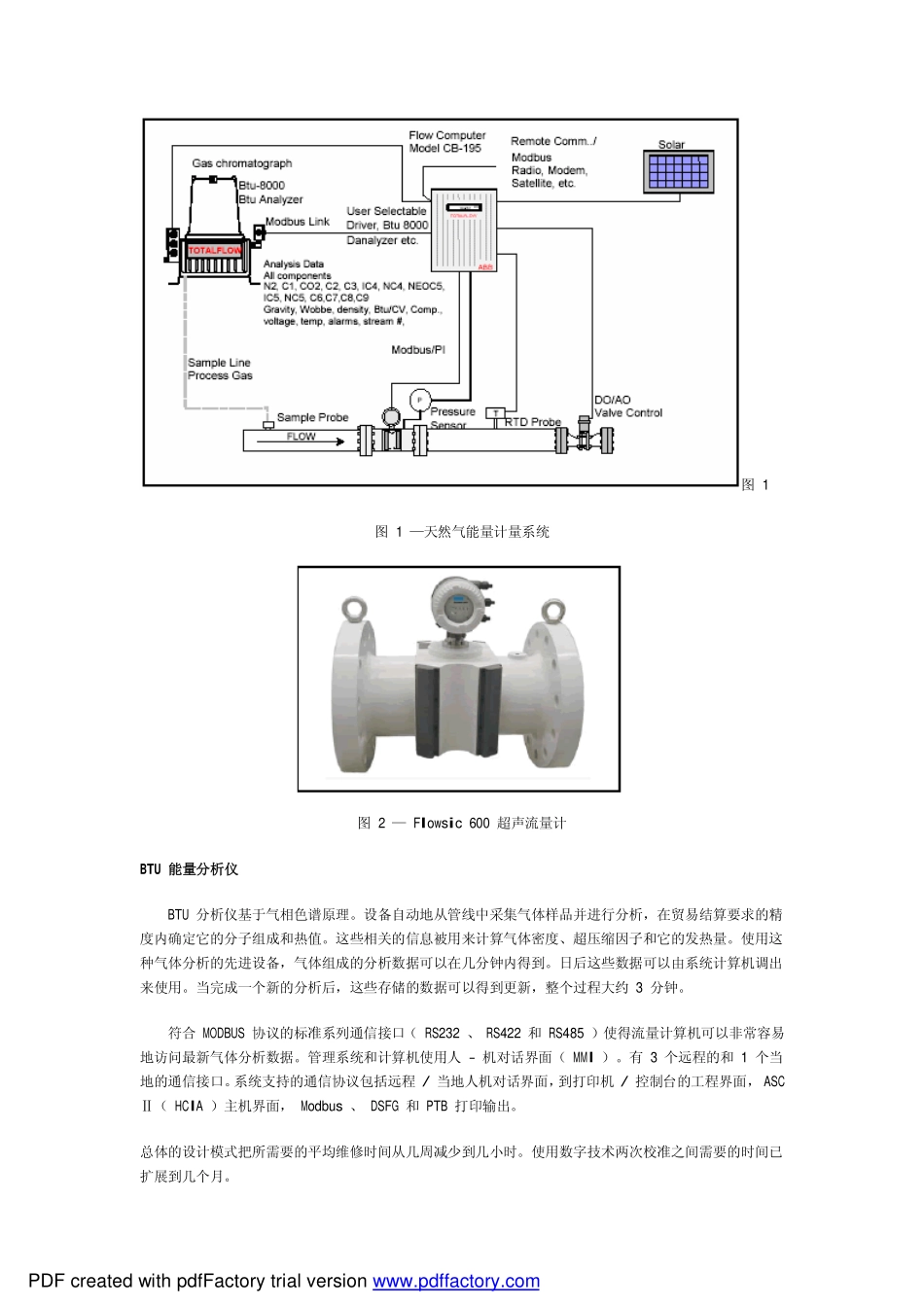

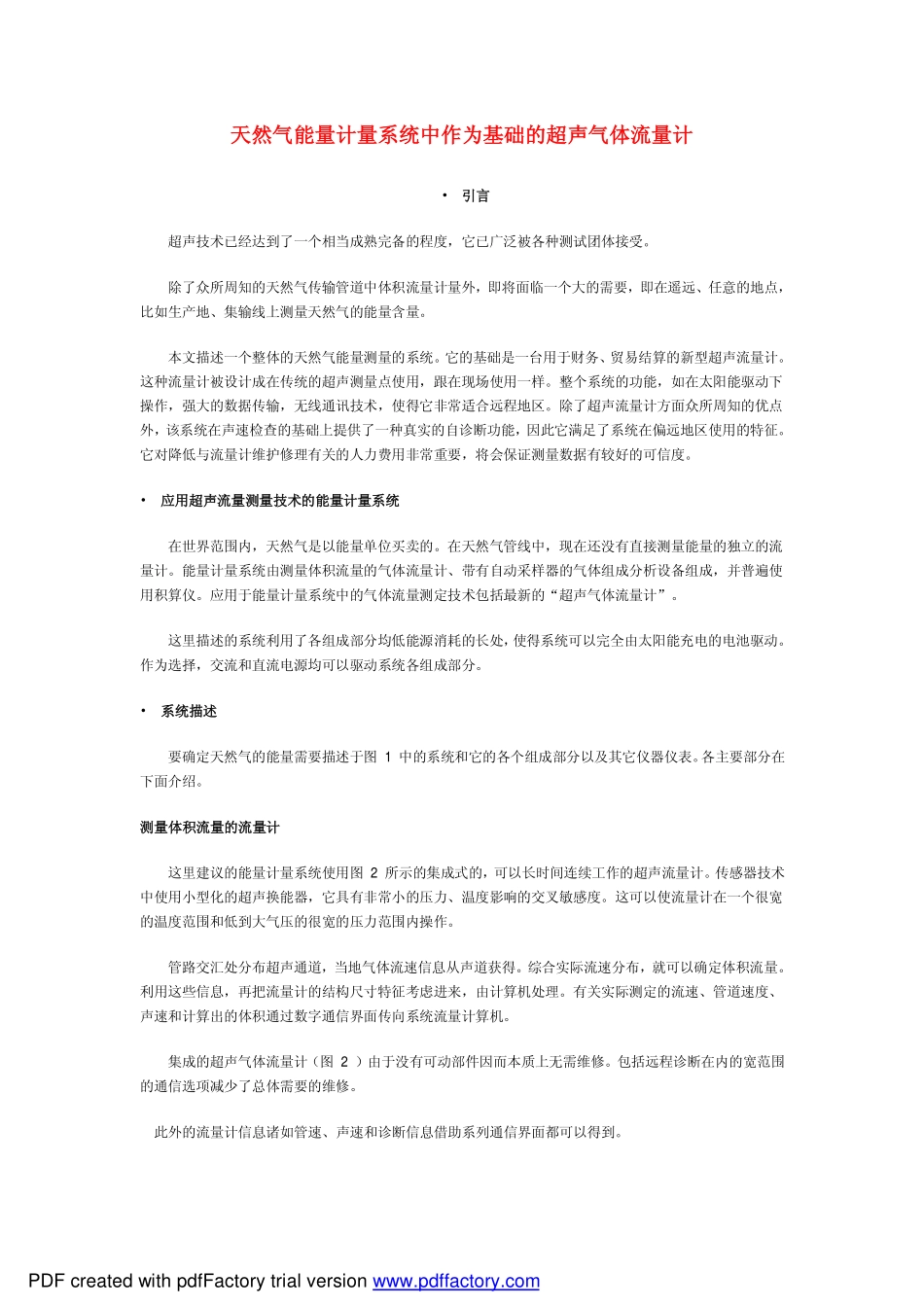

天然气能量计量系统中作为基础的超声气体流量计•引言超声技术已经达到了一个相当成熟完备的程度，它已广泛被各种测试团体接受。除了众所周知的天然气传输管道中体积流量计量外，即将面临一个大的需要，即在遥远、任意的地点，比如生产地、集输线上测量天然气的能量含量。本文描述一个整体的天然气能量测量的系统。它的基础是一台用于财务、贸易结算的新型超声流量计。这种流量计被设计成在传统的超声测量点使用，跟在现场使用一样。整个系统的功能，如在太阳能驱动下操作，强大的数据传输，无线通讯技术，使得它非常适合远程地区。除了超声流量计方面众所周知的优点外，该系统在声速检查的基础上提供了一种真实的自诊断功能，因此它满足了系统在偏远地区使用的特征。它对降低与流量计维护修理有关的人力费用非常重要，将会保证测量数据有较好的可信度。•应用超声流量测量技术的能量计量系统在世界范围内，天然气是以能量单位买卖的。在天然气管线中，现在还没有直接测量能量的独立的流量计。能量计量系统由测量体积流量的气体流量计、带有自动采样器的气体组成分析设备组成，并普遍使用积算仪。应用于能量计量系统中的气体流量测定技术包括最新的“超声气体流量计”。这里描述的系统利用了各组成部分均低能源消耗的长处，使得系统可以完全由太阳能充电的电池驱动。作为选择，交流和直流电源均可以驱动系统各组成部分。•系统描述要确定天然气的能量需要描述于图1中的系统和它的各个组成部分以及其它仪器仪表。各主要部分在下面介绍。测量体积流量的流量计这里建议的能量计量系统使用图2所示的集成式的，可以长时间连续工作的超声流量计。传感器技术中使用小型化的超声换能器，它具有非常小的压力、温度影响的交叉敏感度。这可以使流量计在一个很宽的温度范围和低到大气压的很宽的压力范围内操作。管路交汇处分布超声通道，当地气体流速信息从声道获得。综合实际流速分布，就可以确定体积流量。利用这些信息，再把流量计的结构尺寸特征考虑进来，由计算机处理。有关实际测定的流速、管道速度、声速和计算出的体积通过数字通信界面传向系统流量计算机。集成的超声气体流量计（图2）由于没有可动部件因而本质上无需维修。包括远程诊断在内的宽范围的通信选项减少了总体需要的维修。此外的流量计信息诸如管速、声速和诊断信息借助系列通信界面都可以得到。PDFcreatedwithpdfFactorytrialversionwww.pdffactory.com图1图1—天然气能量计量系统图2—Flowsic600超声流量计BTU能量分析仪BTU分析仪基于气相色谱原理。设备自动地从管线中采集气体样品并进行分析，在贸易结算要求的精度内确定它的分子组成和热值。这些相关的信息被用来计算气体密度、超压缩因子和它的发热量。使用这种气体分析的先进设备，气体组成的分析数据可以在几分钟内得到。日后这些数据可以由系统计算机调出来使用。当完成一个新的分析后，这些存储的数据可以得到更新，整个过程大约3分钟。符合MODBUS协议的标准系列通信接口（RS232、RS422和RS485）使得流量计算机可以非常容易地访问最新气体分析数据。管理系统和计算机使用人-机对话界面（MMI）。有3个远程的和1个当地的通信接口。系统支持的通信协议包括远程/当地人机对话界面，到打印机/控制台的工程界面，ASCⅡ（HCIA）主机界面，Modbus、DSFG和PTB打印输出。总体的设计模式把所需要的平均维修时间从几周减少到几小时。使用数字技术两次校准之间需要的时间已扩展到几个月。PDFcreatedwithpdfFactorytrialversionwww.pdffactory.com系统流量计算机流量计算机是计量系统的中央处理单元。它访问从气体分析仪得到的最新的分析数据。从流量计获得流速信息，包括压力和温度读数，使用获准的和计量部门认可的（比如AGA、PTB、NMI）计算方法，天然气中的能量就可以计算出来。流量计算机的功能包括在用户选择的时间间隔内获取和存储临界数据。所有已存储的数据可以应用流量计算机的通信选项远程访问。可用的通信选项是借助调制解调器、无线电、通信卫星的标准电话线。可以在固定的或移动的PC机上运行的适应性很强的软件被用来就地或远程与流量计算机通信、监控、获取数据...
