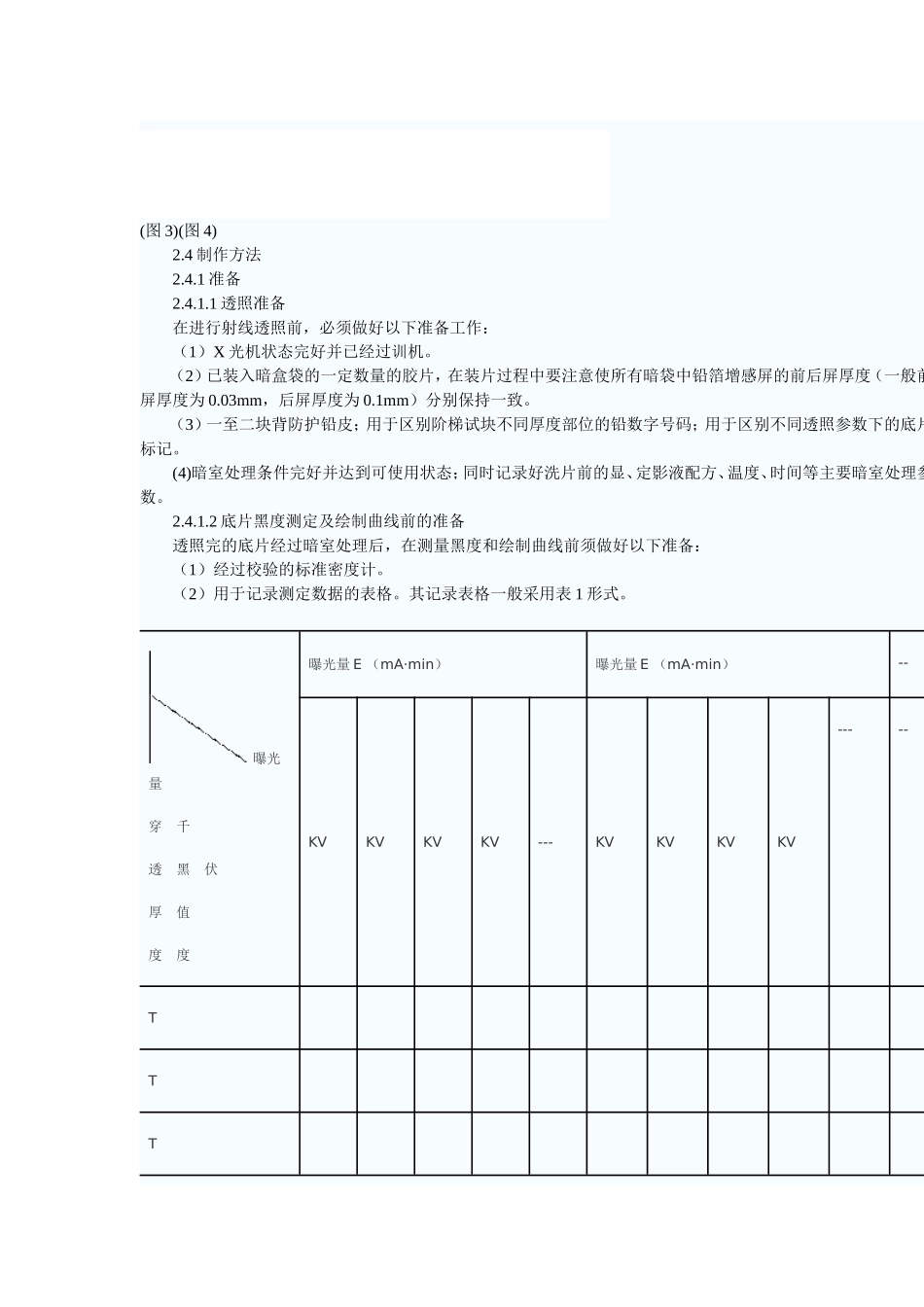

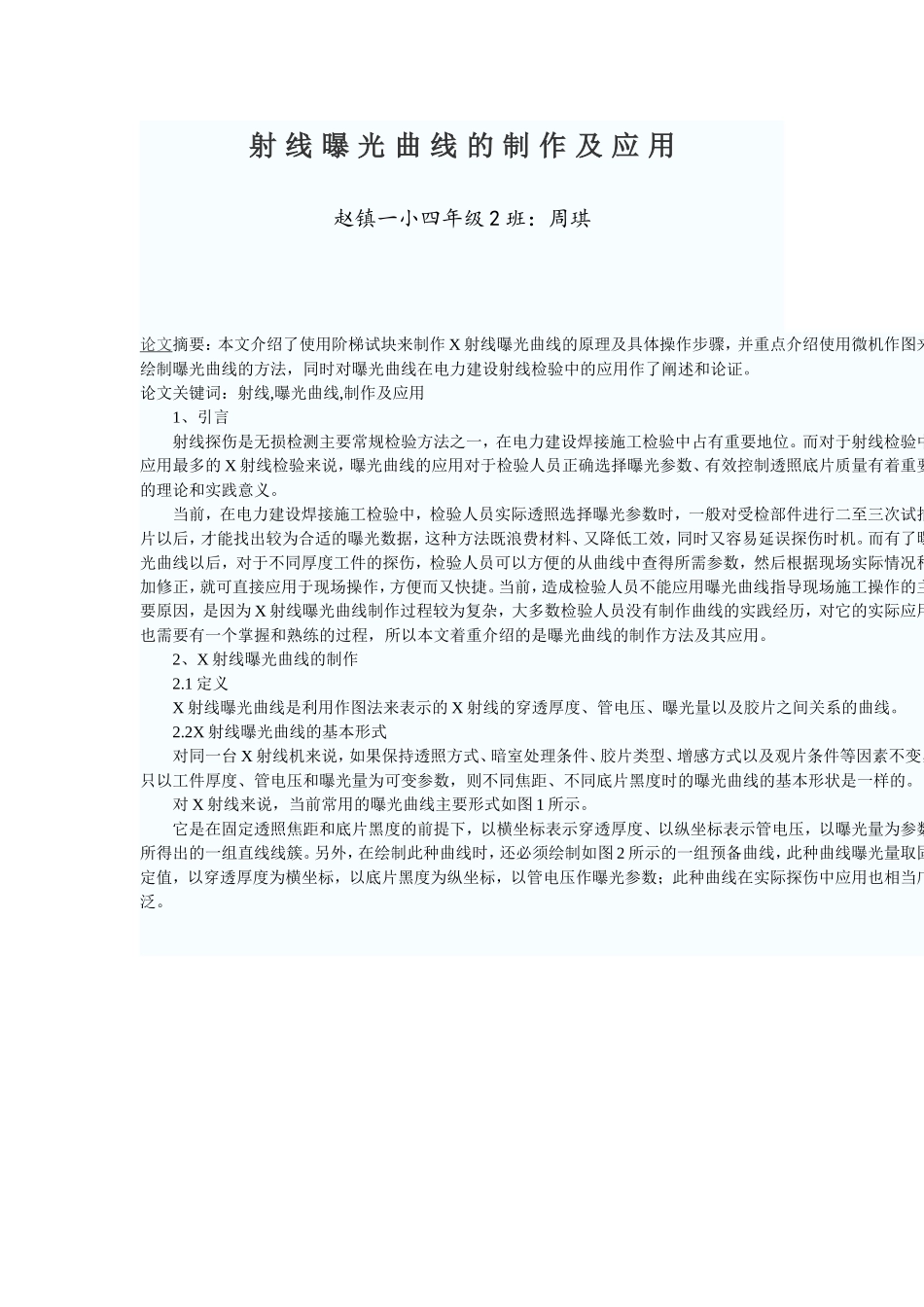

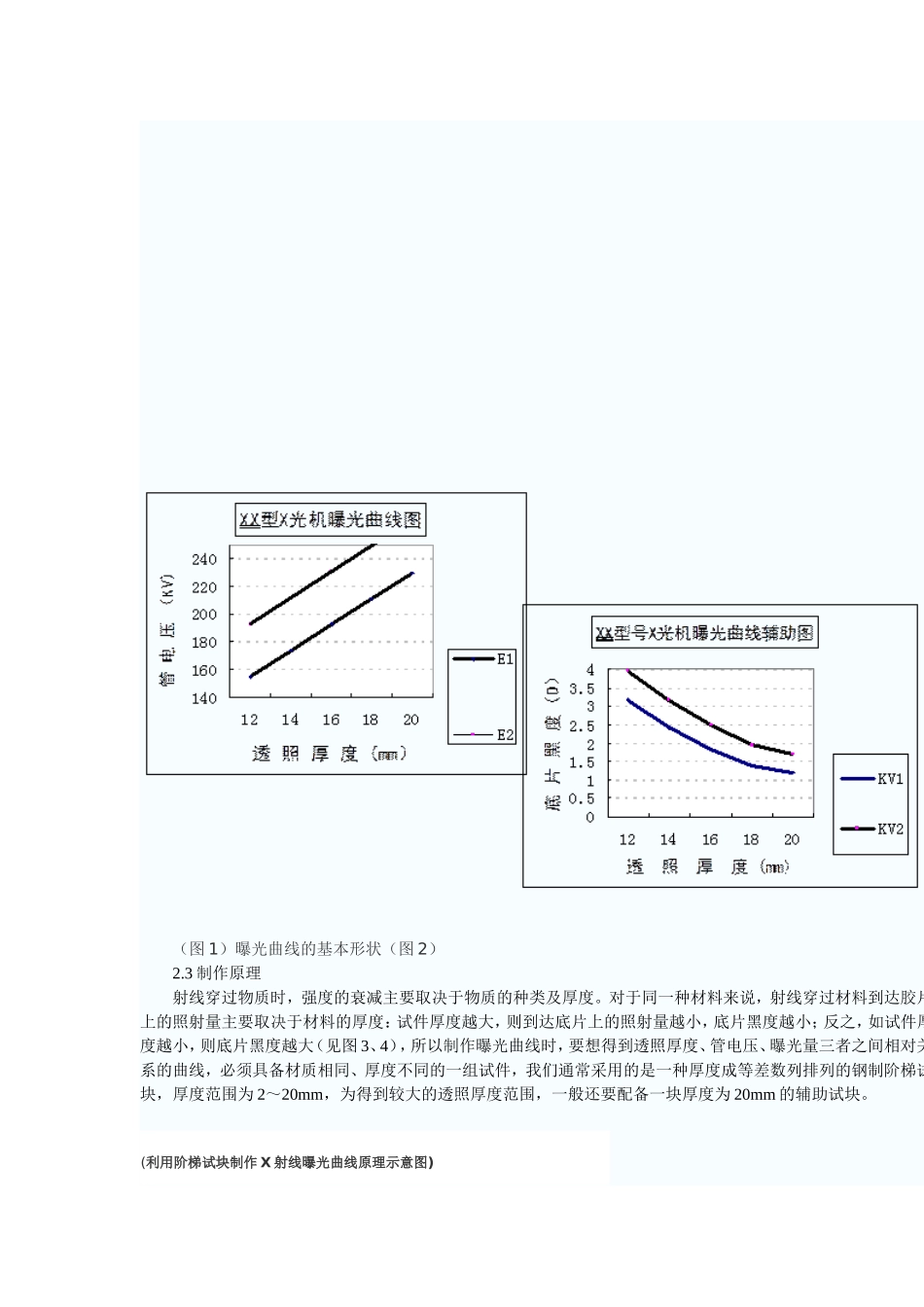

射线曝光曲线的制作及应用赵镇一小四年级2班：周琪论文摘要：本文介绍了使用阶梯试块来制作X射线曝光曲线的原理及具体操作步骤，并重点介绍使用微机作图来绘制曝光曲线的方法，同时对曝光曲线在电力建设射线检验中的应用作了阐述和论证。论文关键词：射线,曝光曲线,制作及应用1、引言射线探伤是无损检测主要常规检验方法之一，在电力建设焊接施工检验中占有重要地位。而对于射线检验中应用最多的X射线检验来说，曝光曲线的应用对于检验人员正确选择曝光参数、有效控制透照底片质量有着重要的理论和实践意义。当前，在电力建设焊接施工检验中，检验人员实际透照选择曝光参数时，一般对受检部件进行二至三次试拍片以后，才能找出较为合适的曝光数据，这种方法既浪费材料、又降低工效，同时又容易延误探伤时机。而有了曝光曲线以后，对于不同厚度工件的探伤，检验人员可以方便的从曲线中查得所需参数，然后根据现场实际情况稍加修正，就可直接应用于现场操作，方便而又快捷。当前，造成检验人员不能应用曝光曲线指导现场施工操作的主要原因，是因为X射线曝光曲线制作过程较为复杂，大多数检验人员没有制作曲线的实践经历，对它的实际应用也需要有一个掌握和熟练的过程，所以本文着重介绍的是曝光曲线的制作方法及其应用。2、X射线曝光曲线的制作2.1定义X射线曝光曲线是利用作图法来表示的X射线的穿透厚度、管电压、曝光量以及胶片之间关系的曲线。2.2X射线曝光曲线的基本形式对同一台X射线机来说，如果保持透照方式、暗室处理条件、胶片类型、增感方式以及观片条件等因素不变，只以工件厚度、管电压和曝光量为可变参数，则不同焦距、不同底片黑度时的曝光曲线的基本形状是一样的。对X射线来说，当前常用的曝光曲线主要形式如图1所示。它是在固定透照焦距和底片黑度的前提下，以横坐标表示穿透厚度、以纵坐标表示管电压，以曝光量为参数所得出的一组直线线簇。另外，在绘制此种曲线时，还必须绘制如图2所示的一组预备曲线，此种曲线曝光量取固定值，以穿透厚度为横坐标，以底片黑度为纵坐标，以管电压作曝光参数；此种曲线在实际探伤中应用也相当广泛。（图1）曝光曲线的基本形状（图2）2.3制作原理射线穿过物质时，强度的衰减主要取决于物质的种类及厚度。对于同一种材料来说，射线穿过材料到达胶片上的照射量主要取决于材料的厚度：试件厚度越大，则到达底片上的照射量越小，底片黑度越小；反之，如试件厚度越小，则底片黑度越大（见图3、4），所以制作曝光曲线时，要想得到透照厚度、管电压、曝光量三者之间相对关系的曲线，必须具备材质相同、厚度不同的一组试件，我们通常采用的是一种厚度成等差数列排列的钢制阶梯试块，厚度范围为2～20mm，为得到较大的透照厚度范围，一般还要配备一块厚度为20mm的辅助试块。(利用阶梯试块制作X射线曝光曲线原理示意图)(图3)(图4)2.4制作方法2.4.1准备2.4.1.1透照准备在进行射线透照前，必须做好以下准备工作：（1）X光机状态完好并已经过训机。（2）已装入暗盒袋的一定数量的胶片，在装片过程中要注意使所有暗袋中铅箔增感屏的前后屏厚度（一般前屏厚度为0.03mm，后屏厚度为0.1mm）分别保持一致。（3）一至二块背防护铅皮；用于区别阶梯试块不同厚度部位的铅数字号码；用于区别不同透照参数下的底片标记。(4)暗室处理条件完好并达到可使用状态；同时记录好洗片前的显、定影液配方、温度、时间等主要暗室处理参数。2.4.1.2底片黑度测定及绘制曲线前的准备透照完的底片经过暗室处理后，在测量黑度和绘制曲线前须做好以下准备：（1）经过校验的标准密度计。（2）用于记录测定数据的表格。其记录表格一般采用表1形式。曝光量穿千透黑伏厚值度度曝光量E（mA·min）曝光量E（mA·min）--KVKVKVKV---KVKVKVKV-----TTT---（表1）用于记录底片黑度数值的表格形式2.4.2透照选定的透照条件为：X光机机头向下，水平放置，固定焦距不变；透照工艺：胶片后衬防护铅板；阶梯试块垂直于X射线机轴线方向放置，对准器中心与阶梯试块、胶片中心重合；试块上放置透照参数标记和不同透照厚度部位区别标记。采用一系列不同的透照电压、每种电压对应于不同的曝光量对阶...
