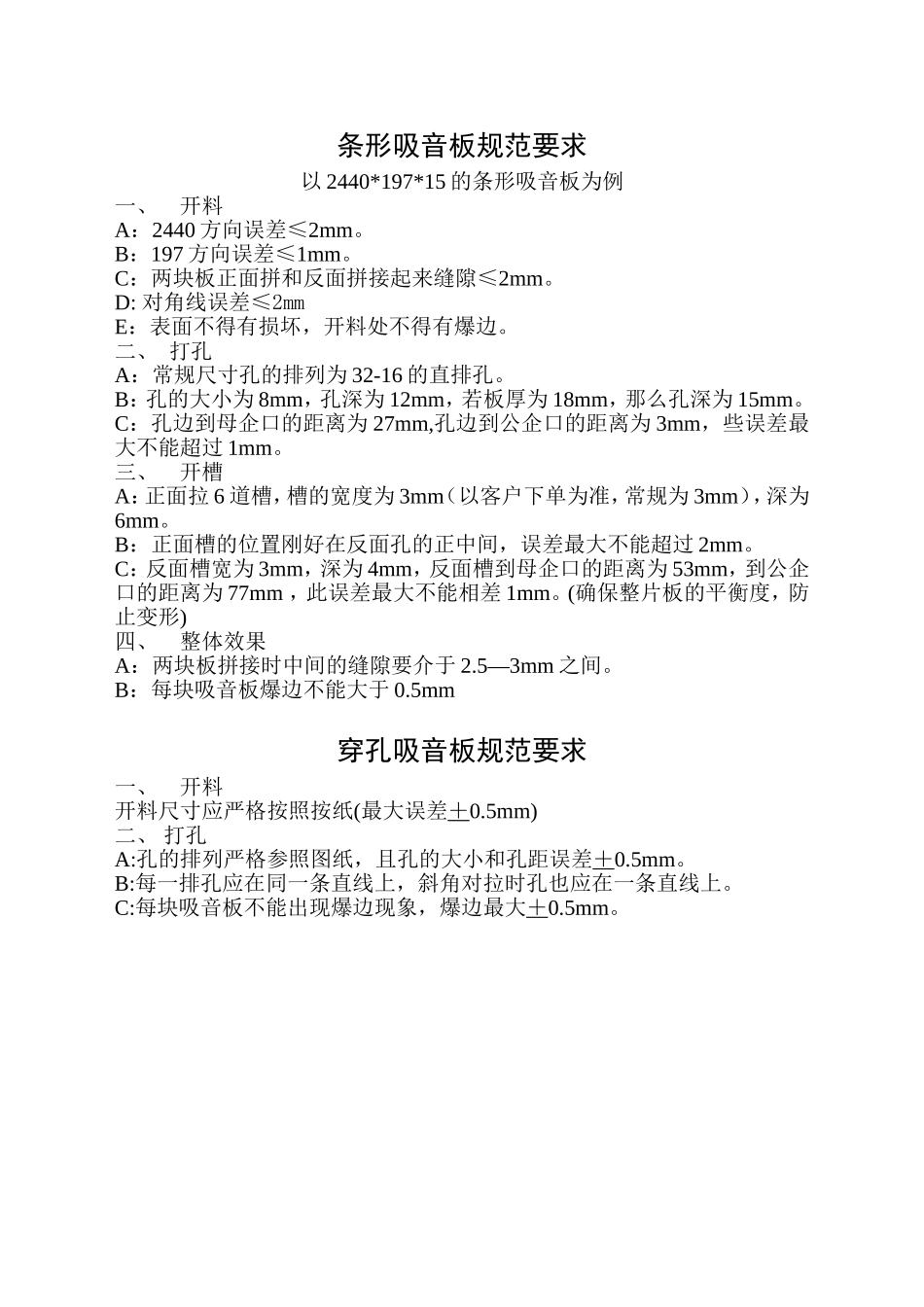

条形吸音板规范要求以2440*197*15的条形吸音板为例一、开料A:2440方向误差≤2mm。B:197方向误差≤1mm。C:两块板正面拼和反面拼接起来缝隙≤2mm。D:对角线误差≤2mmE:表面不得有损坏,开料处不得有爆边。二、打孔A:常规尺寸孔的排列为32-16的直排孔。B:孔的大小为8mm,孔深为12mm,若板厚为18mm,那么孔深为15mm。C:孔边到母企口的距离为27mm,孔边到公企口的距离为3mm,些误差最大不能超过1mm。三、开槽A:正面拉6道槽,槽的宽度为3mm(以客户下单为准,常规为3mm),深为6mm。B:正面槽的位置刚好在反面孔的正中间,误差最大不能超过2mm。C:反面槽宽为3mm,深为4mm,反面槽到母企口的距离为53mm,到公企口的距离为77mm,此误差最大不能相差1mm。(确保整片板的平衡度,防止变形)四、整体效果A:两块板拼接时中间的缝隙要介于2.5—3mm之间。B:每块吸音板爆边不能大于0.5mm穿孔吸音板规范要求一、开料开料尺寸应严格按照按纸(最大误差+0.5mm)二、打孔A:孔的排列严格参照图纸,且孔的大小和孔距误差+0.5mm。B:每一排孔应在同一条直线上,斜角对拉时孔也应在一条直线上。C:每块吸音板不能出现爆边现象,爆边最大+0.5mm。布艺吸音板规范要求一、开料开料尺寸应严格按照图纸要求,误差+1mm。二、固化固化时边上最多固化10mm,误差+2mm三、打磨打磨时要均匀,软包的菱角要清楚四、倒角布艺吸音板的倒角分三种:A:不倒角,也称角B:倒斜角,就是在布艺吸音板的边上切掉一个5mm(常规)的三角形C:倒圆角,就是在布艺吸音板的边上倒一个半径为5mm(常规)的圆五、截布A:布的纹路应严格按照图纸,有不清楚的地方应及时与车间主任沟通,不得擅自截。B:若布艺吸音板的厚度为15mm,则布的尺寸比软包的尺寸大90mm;若布艺吸音板的厚度为20mm,则布的尺寸比软包的尺寸大100mm;若布艺吸音板的厚度为25mm,则布的尺寸比软件大110mm。以上误差最大不能相差10mm六、包布包的布应平整,整洁,注意布艺吸音板的纹路。复合板规范要求一、复合板的组成结构:见下图二、拼板两块板拼起来应平整,要等里面的胶干了以后才可以拼下一块板,每个面都应该喷胶均匀,保证每个点都有胶,胶不粘手时方可复合。冬天五层板一层压的时候一般控制在20小时左右,夏天的时间一般为15小时左右。三、整体效果拼在一起时每块板从侧面看应在一条直线上。
