中央分隔带排水纵向及横向排水管施工方案VIP免费

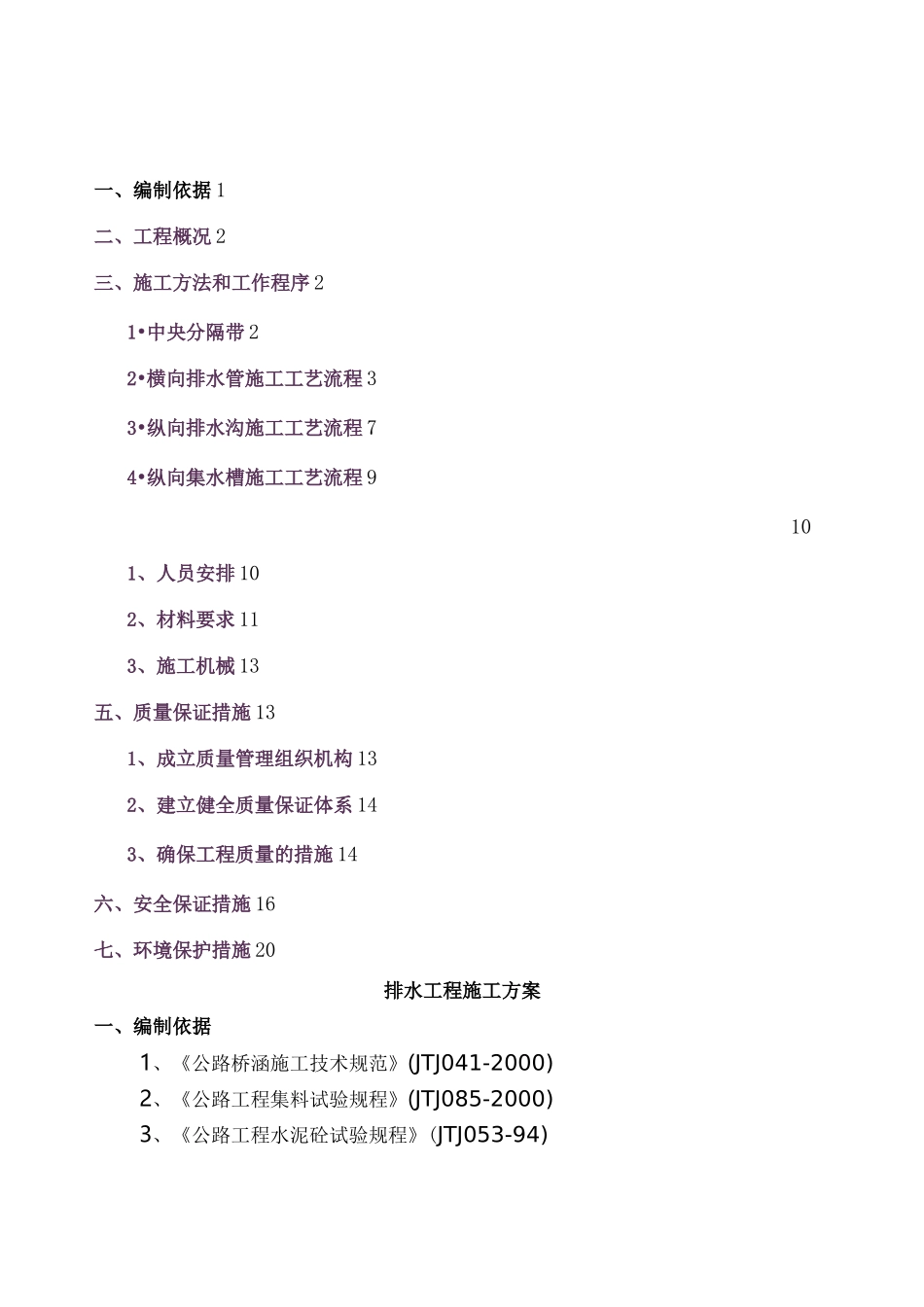

一、编制依据1二、工程概况2三、施工方法和工作程序21•中央分隔带22•横向排水管施工工艺流程33•纵向排水沟施工工艺流程74•纵向集水槽施工工艺流程9101、人员安排102、材料要求113、施工机械13五、质量保证措施131、成立质量管理组织机构132、建立健全质量保证体系143、确保工程质量的措施14六、安全保证措施16七、环境保护措施20排水工程施工方案一、编制依据1、《公路桥涵施工技术规范》(JTJ041-2000)2、《公路工程集料试验规程》(JTJ085-2000)3、《公路工程水泥砼试验规程》(JTJ053-94)4、《普通砼配合比设计规程》（JTJ/T55-2000）5、《公路工程质量检验评定标准》（JTGF80/1-2004）二、工程概况郑州机场至周口西华高速公路（一期）全长106.3公里，起点位于拟建商登高速公路上，通过枢纽互通与拟建商登高速相连，先后和兰南高速、永登高速相连，终点在周口市西北接商周高速公路。项目位于开封市尉氏县、许昌市鄢陵县及周口市扶沟县、西华县境内。工程按四车道高速公路标准设计，荷载等级为公路-I级，设计速度120公里/小时，路基宽28米。本标段为JXZT-1标段,土建起讫里程K25+600~K32+000,长度6.4km;路面起讫里程K25+600~K42+600,长度17km。按设计’路面及中央分隔带的排水设施包括：中央分隔带施工、纵向排水沟、横向排水管、纵向集水槽等。本合同段施工图纸、合同清单所包含纵向排水沟（5869m）及横穿路基的横向排水管（1273mei10mmUPVC横向排水管及962m0300mm双壁波纹排水管）施工。三、施工方法和工作程序中央分隔带的排水设施包括：设在左右幅路面基层之间的纵向排水沟，按设计图纸的桩号设集水井及横向排水管/以及横向排水管出口的排水设施。由纵向碎石排水沟、集水井和横向排水管组成。1.中央分隔带1、中央分隔带施工步骤中央分隔带排水设施的施工顺序与路面主体工程的施工程序相协调，为避免相互干扰甚至彼此冲突的待工、返工浪费。其施工步骤与要求如下：（1）横向排水管施工在垫层施工前埋设，同时在排水管入口处缠裹土工布，防止堵塞。（2）在沥青面层施工前进行中央分隔带填土施工。（3）在铺完一段上基层，并经质量检测合格后，随即施工纵向排水沟，排水沟挖完后将沟底面及两侧沟壁的松散砂石清扫干净，铺设两布一膜防渗土工布后回填米石，铺设透水土工布，敷设硅芯管后回填土。（4）施工注意事项如下：1）开挖管沟前测定其位置，经质检负责人和监理工程师检查确认。管沟要清扫干净（包括沟壁的松动碎石）后安放排水管。2）排水管的接头事先用要求的材料密封，防止漏水。管道周围的混凝土必须捣实。3）纵向渗沟两侧的上、下基层边缘的松散石子应清除干净，用砂浆抹平（注意先将基面洒水润湿），使纵向渗沟底面平顺，不致积水。4）横向排水管安装时根据具体情况可适当调整其位置。如凹形竖曲线的底部必须设排水管并加密（上、下坡段长时）；下坡段的桥头（搭板以外）、分隔带开口以及入孔处必须设置。此外，在无不利情况下，排水管对准已施工的边坡泄水槽设置。5）回填排水沟砂砾时，注意防止损坏排水管道和放水层。6）土工布的接头处必须粘接密实。2、施工中重点控制的部位（1）管道的埋设位置要适当；埋管混凝土的质量必须符合要求。（2）排水沟与排水管的联接是否畅通而不渗漏。（3）土工布铺设平整，接头粘结密封，两边的宽度达到要求。（4）分层回填中央分隔带回填土。2•横向排水管施工工艺流程路基交验f施工放样f开挖沟槽f基底处理f拌制C20砼混凝土-回填C20（砼基础浇筑）f夯实f安置横向排水管f再次回填C20砼f夯实f养生。本合同段超高路段设置®300mm的双壁波纹排水管，一般路段设置110mm的UPVC横向排水管。2.1排水施工工艺框图测量放线上下标段及原有的流水位标高或测量控制点，根据管道坡度及长度进行推算结果与施工图相符后方可施工，否则应立即知会设计人及监理工程师。(5)在挖沟槽见底前及浇注混凝土底板前，在管道铺设前，均应复测管道中心线及渗井、纵向排水等结构物的高程。2.3沟槽开挖施工(1)横向排水管严格按照图纸设计要求进行开挖。一般路段设置9110mm的UPVC横向排水管，沟槽开挖距路床顶深28.5cm,宽25cm;超高路段设置®300mm的双壁波纹管横向...
