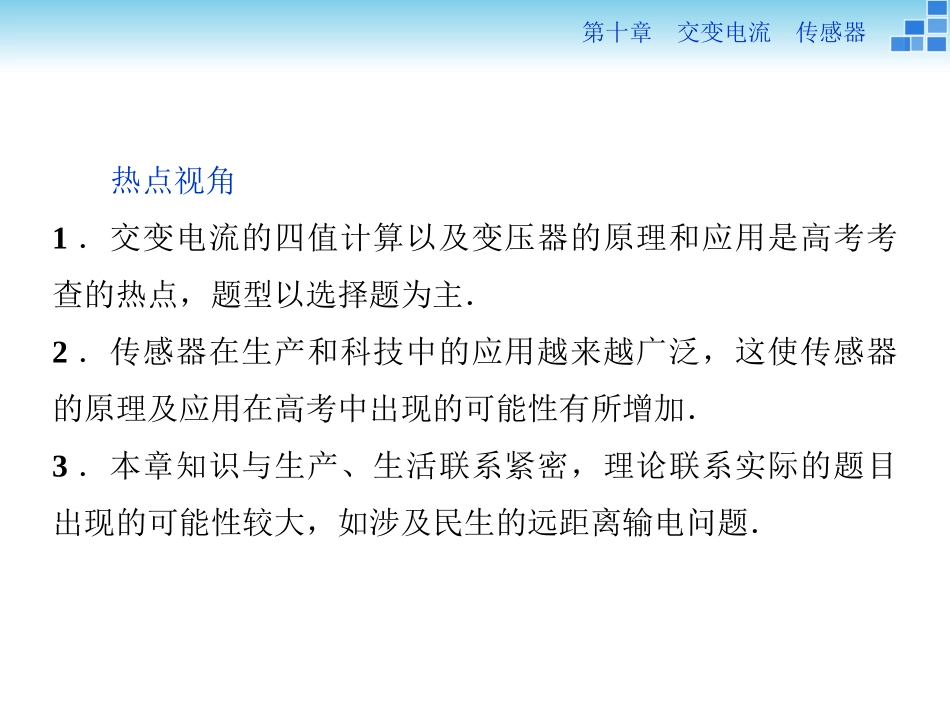

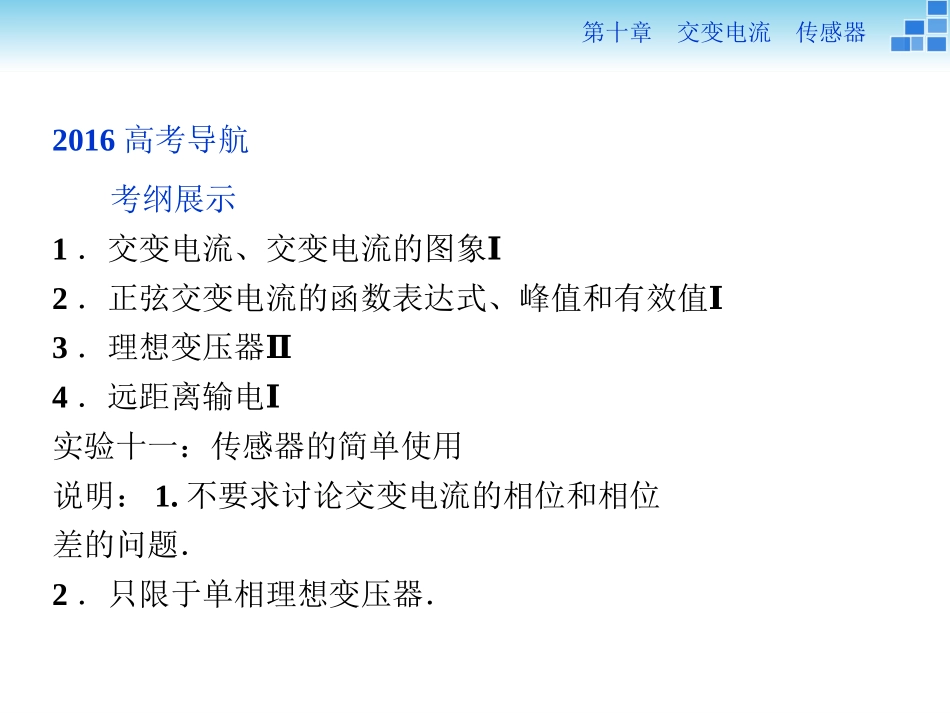

第十章交变电流传感器考纲展示1．交变电流、交变电流的图象Ⅰ2．正弦交变电流的函数表达式、峰值和有效值Ⅰ3．理想变压器Ⅱ4．远距离输电Ⅰ实验十一：传感器的简单使用说明：1.不要求讨论交变电流的相位和相位差的问题．2．只限于单相理想变压器．2016高考导航第十章交变电流传感器热点视角1．交变电流的四值计算以及变压器的原理和应用是高考考查的热点，题型以选择题为主．2．传感器在生产和科技中的应用越来越广泛，这使传感器的原理及应用在高考中出现的可能性有所增加．3．本章知识与生产、生活联系紧密，理论联系实际的题目出现的可能性较大，如涉及民生的远距离输电问题．第十章交变电流传感器第一节交变电流的产生和描述第十章交变电流传感器栏目导引栏目导引第十章交变电流传感器一、交变电流的产生和变化规律1．交变电流大小和方向随时间做________变化的电流．2．正弦交流电(1)产生：在匀强磁场里，线圈绕______________方向的轴匀速转动．周期性垂直于磁场栏目导引栏目导引第十章交变电流传感器(2)中性面①定义：与磁场方向_______的平面．②特点：线圈位于中性面时，穿过线圈的磁通量________，磁通量的变化率为_______，感应电动势为__________．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为_________曲线．垂直最大零零正弦栏目导引栏目导引第十章交变电流传感器1.(单选)关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()A．线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向不变B．线圈每转动一周，感应电流的方向改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都改变一次D．线圈每转动一周，感应电动势和感应电流的方向都改变一次C栏目导引栏目导引第十章交变电流传感器二、描述交变电流的物理量1．交变电流的周期和频率的关系：T＝_______.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的_______．(2)有效值：让交流与恒定电流分别通过大小__________的电阻，如果在交流的一个周期内它们产生的_________相等，则这个恒定电流I、恒定电压U就是这个交变电流的有效值．1f最大值相同热量栏目导引栏目导引第十章交变电流传感器(3)正弦式交变电流的有效值与峰值之间的关系I＝______，U＝_________，E＝3．平均值：＝_________＝.特别提示：通常所说交变电流、电压的数值，各种交流电器设备所标的额定电压和额定电流的数值，一般交流电表测量的数值，都是指有效值(除非有特殊说明)．BLvnΔΦΔtEm2Um2Im2E栏目导引栏目导引第十章交变电流传感器2.(单选)小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示．此线圈与一个R＝10Ω的电阻构成闭合电路，不计电路的其他电阻，下列说法正确的是()A．交变电流的周期为0.125sB．交变电流的频率为8HzC．交变电流的有效值为2AD．交变电流的最大值为4AC栏目导引栏目导引第十章交变电流传感器考点一交变电流的变化规律考点二交流电有效值的求解考点三“”交变电流的四值的比较栏目导引栏目导引第十章交变电流传感器考点一交变电流的变化规律1．正弦式交变电流的变化规律(线圈在中性面位置开始计时)函数图象磁通量电动势电压电流Φ＝Φmcosωt＝BScosωte＝Emsinωt＝nBSωsinωtu＝Umsinωt＝REmR＋rsinωti＝Imsinωt＝EmR＋rsinωt栏目导引栏目导引第十章交变电流传感器2.两个特殊位置的特点(1)线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S∥B，Φ＝0，ΔΦΔt最大，e最大，i最大，电流方向不改变．栏目导引栏目导引第十章交变电流传感器(单选)如图甲所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图乙)为计时起点，并规定当电流自a流向b时电流方向为正．则下图所示的四幅图中正确的是()D栏目导引栏目导引第十章交变电流传感器[思路点拨]确定感应电流的变化图象...
