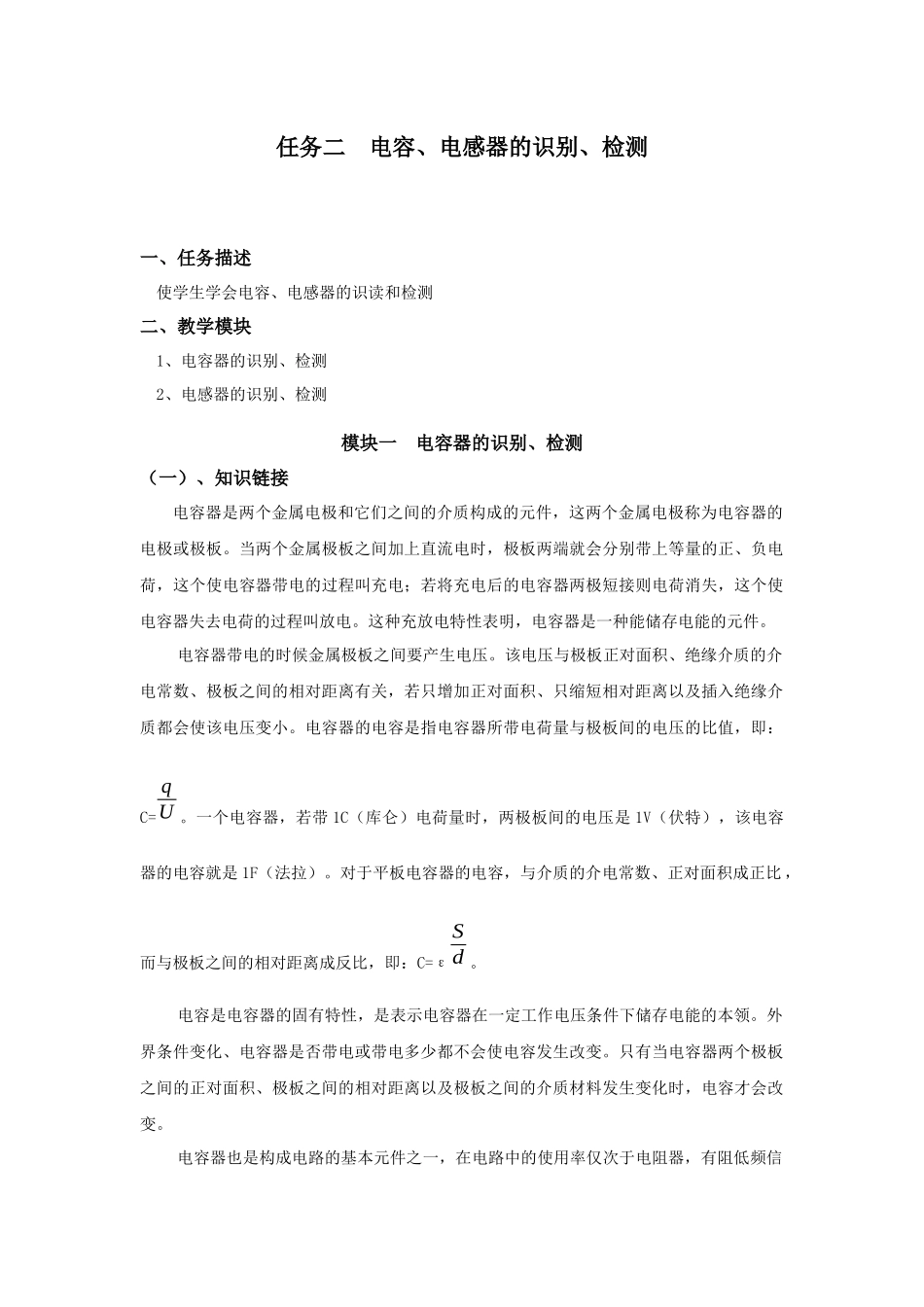

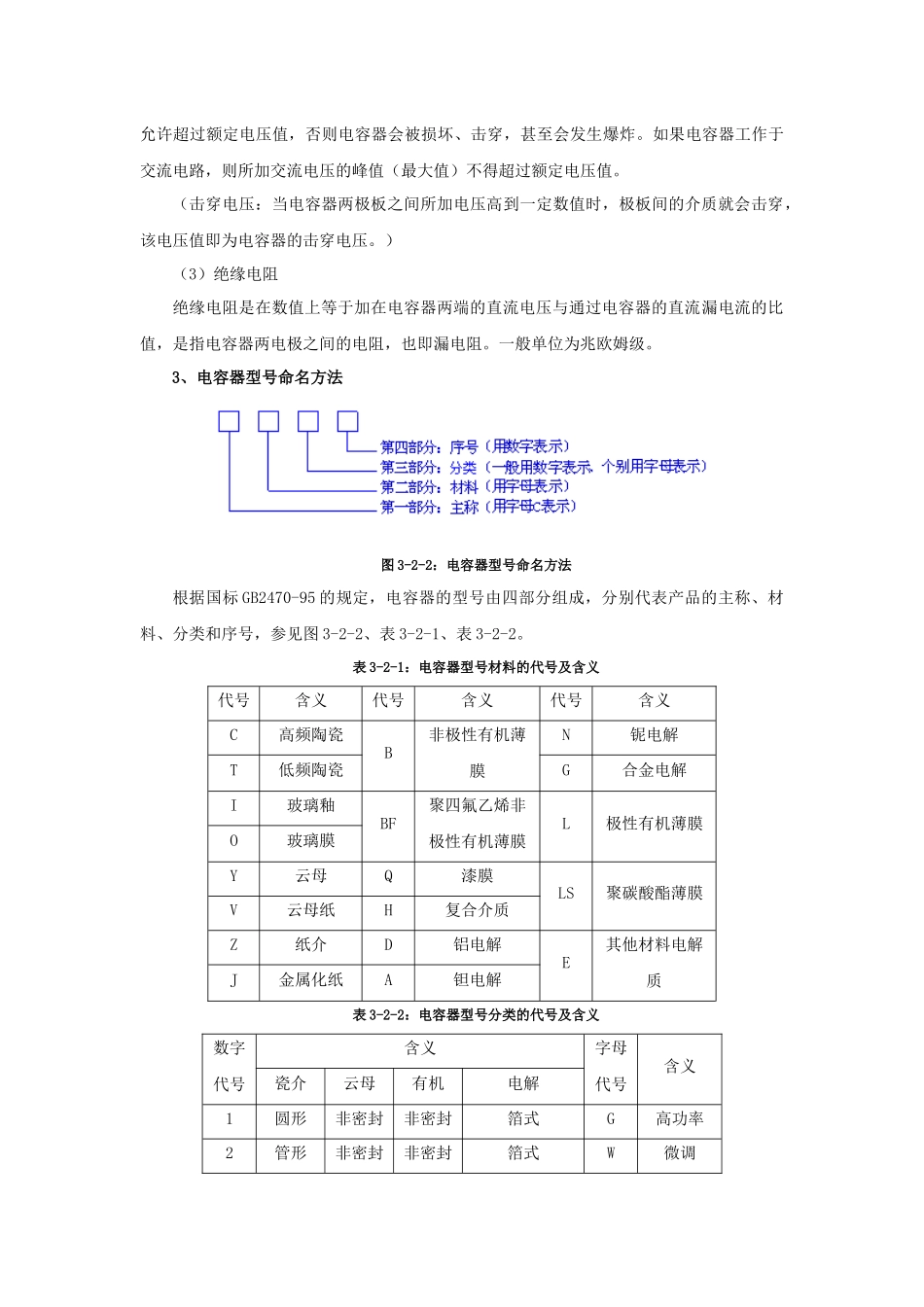

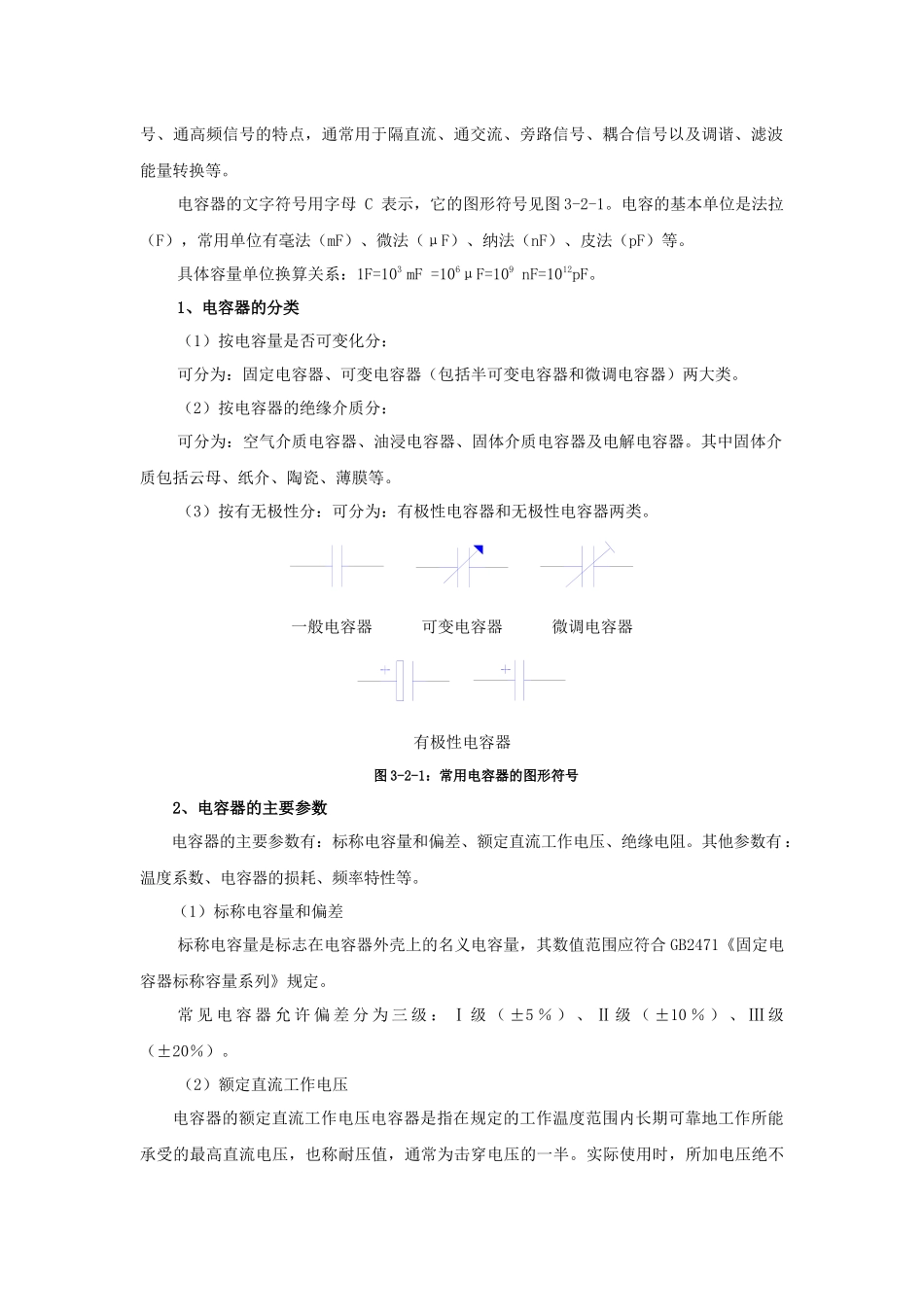

任务二电容、电感器的识别、检测一、任务描述使学生学会电容、电感器的识读和检测二、教学模块1、电容器的识别、检测2、电感器的识别、检测模块一电容器的识别、检测（一）、知识链接电容器是两个金属电极和它们之间的介质构成的元件，这两个金属电极称为电容器的电极或极板。当两个金属极板之间加上直流电时，极板两端就会分别带上等量的正、负电荷，这个使电容器带电的过程叫充电；若将充电后的电容器两极短接则电荷消失，这个使电容器失去电荷的过程叫放电。这种充放电特性表明，电容器是一种能储存电能的元件。电容器带电的时候金属极板之间要产生电压。该电压与极板正对面积、绝缘介质的介电常数、极板之间的相对距离有关，若只增加正对面积、只缩短相对距离以及插入绝缘介质都会使该电压变小。电容器的电容是指电容器所带电荷量与极板间的电压的比值，即：C=qU。一个电容器，若带1C（库仑）电荷量时，两极板间的电压是1V（伏特），该电容器的电容就是1F（法拉）。对于平板电容器的电容，与介质的介电常数、正对面积成正比，而与极板之间的相对距离成反比，即：C=εSd。电容是电容器的固有特性，是表示电容器在一定工作电压条件下储存电能的本领。外界条件变化、电容器是否带电或带电多少都不会使电容发生改变。只有当电容器两个极板之间的正对面积、极板之间的相对距离以及极板之间的介质材料发生变化时，电容才会改变。电容器也是构成电路的基本元件之一，在电路中的使用率仅次于电阻器，有阻低频信号、通高频信号的特点，通常用于隔直流、通交流、旁路信号、耦合信号以及调谐、滤波能量转换等。电容器的文字符号用字母C表示，它的图形符号见图3-2-1。电容的基本单位是法拉（F），常用单位有毫法（mF）、微法（μF）、纳法（nF）、皮法（pF）等。具体容量单位换算关系：1F=103mF=106μF=109nF=1012pF。1、电容器的分类（1）按电容量是否可变化分：可分为：固定电容器、可变电容器（包括半可变电容器和微调电容器）两大类。（2）按电容器的绝缘介质分：可分为：空气介质电容器、油浸电容器、固体介质电容器及电解电容器。其中固体介质包括云母、纸介、陶瓷、薄膜等。（3）按有无极性分：可分为：有极性电容器和无极性电容器两类。一般电容器可变电容器微调电容器有极性电容器图3-2-1：常用电容器的图形符号2、电容器的主要参数电容器的主要参数有：标称电容量和偏差、额定直流工作电压、绝缘电阻。其他参数有：温度系数、电容器的损耗、频率特性等。（1）标称电容量和偏差标称电容量是标志在电容器外壳上的名义电容量，其数值范围应符合GB2471《固定电容器标称容量系列》规定。常见电容器允许偏差分为三级：Ⅰ级（±5％）、Ⅱ级（±10％）、Ⅲ级（±20％）。（2）额定直流工作电压电容器的额定直流工作电压电容器是指在规定的工作温度范围内长期可靠地工作所能承受的最高直流电压，也称耐压值，通常为击穿电压的一半。实际使用时，所加电压绝不允许超过额定电压值，否则电容器会被损坏、击穿，甚至会发生爆炸。如果电容器工作于交流电路，则所加交流电压的峰值（最大值）不得超过额定电压值。（击穿电压：当电容器两极板之间所加电压高到一定数值时，极板间的介质就会击穿，该电压值即为电容器的击穿电压。）（3）绝缘电阻绝缘电阻是在数值上等于加在电容器两端的直流电压与通过电容器的直流漏电流的比值，是指电容器两电极之间的电阻，也即漏电阻。一般单位为兆欧姆级。3、电容器型号命名方法图3-2-2：电容器型号命名方法根据国标GB2470-95的规定，电容器的型号由四部分组成，分别代表产品的主称、材料、分类和序号，参见图3-2-2、表3-2-1、表3-2-2。表3-2-1：电容器型号材料的代号及含义代号含义代号含义代号含义C高频陶瓷B非极性有机薄膜N铌电解T低频陶瓷G合金电解I玻璃釉BF聚四氟乙烯非极性有机薄膜L极性有机薄膜O玻璃膜Y云母Q漆膜LS聚碳酸酯薄膜V云母纸H复合介质Z纸介D铝电解E其他材料电解质J金属化纸A钽电解表3-2-2：电容器型号分类的代号及含义数字代号含义字母代号含义瓷介云母有机电解1圆形非密封非密封箔式G高功率2管形非密封非密封箔式W微调3叠片密封密封烧结粉非...
