气体悬浮焙烧炉教材VIP免费

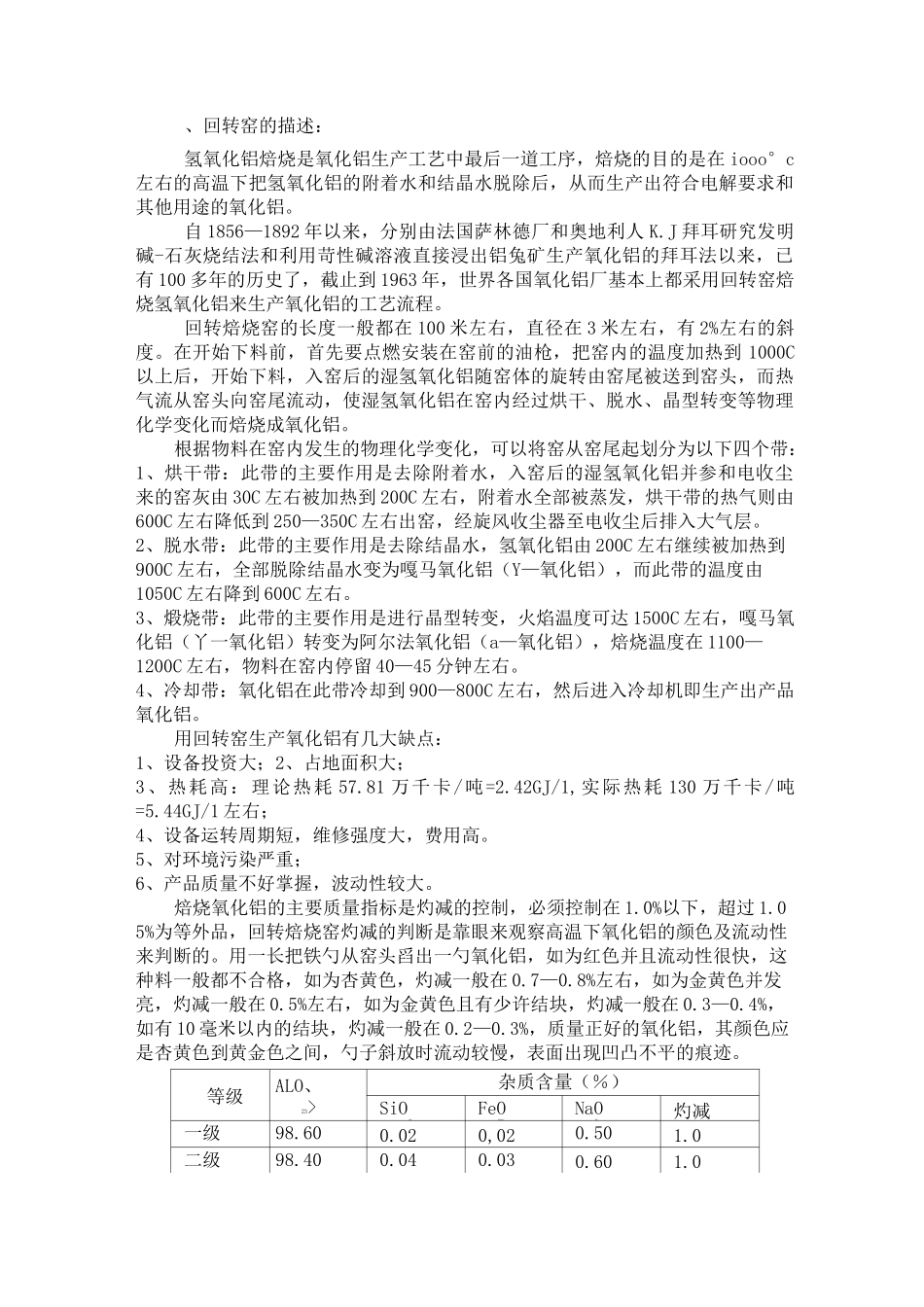

、回转窑的描述：氢氧化铝焙烧是氧化铝生产工艺中最后一道工序，焙烧的目的是在iooo°c左右的高温下把氢氧化铝的附着水和结晶水脱除后，从而生产出符合电解要求和其他用途的氧化铝。自1856—1892年以来，分别由法国萨林德厂和奥地利人K.J拜耳研究发明碱-石灰烧结法和利用苛性碱溶液直接浸出铝兔矿生产氧化铝的拜耳法以来，已有100多年的历史了，截止到1963年，世界各国氧化铝厂基本上都采用回转窑焙烧氢氧化铝来生产氧化铝的工艺流程。回转焙烧窑的长度一般都在100米左右，直径在3米左右，有2%左右的斜度。在开始下料前，首先要点燃安装在窑前的油枪，把窑内的温度加热到1000C以上后，开始下料，入窑后的湿氢氧化铝随窑体的旋转由窑尾被送到窑头，而热气流从窑头向窑尾流动，使湿氢氧化铝在窑内经过烘干、脱水、晶型转变等物理化学变化而焙烧成氧化铝。根据物料在窑内发生的物理化学变化，可以将窑从窑尾起划分为以下四个带：1、烘干带：此带的主要作用是去除附着水，入窑后的湿氢氧化铝并参和电收尘来的窑灰由30C左右被加热到200C左右，附着水全部被蒸发，烘干带的热气则由600C左右降低到250—350C左右出窑，经旋风收尘器至电收尘后排入大气层。2、脱水带：此带的主要作用是去除结晶水，氢氧化铝由200C左右继续被加热到900C左右，全部脱除结晶水变为嘎马氧化铝（Y—氧化铝），而此带的温度由1050C左右降到600C左右。3、煅烧带：此带的主要作用是进行晶型转变，火焰温度可达1500C左右，嘎马氧化铝（丫一氧化铝）转变为阿尔法氧化铝（a—氧化铝），焙烧温度在1100—1200C左右，物料在窑内停留40—45分钟左右。4、冷却带：氧化铝在此带冷却到900—800C左右，然后进入冷却机即生产出产品氧化铝。用回转窑生产氧化铝有几大缺点：1、设备投资大；2、占地面积大；3、热耗高：理论热耗57.81万千卡/吨=2.42GJ/1,实际热耗130万千卡/吨=5.44GJ/1左右；4、设备运转周期短，维修强度大，费用高。5、对环境污染严重；6、产品质量不好掌握，波动性较大。焙烧氧化铝的主要质量指标是灼减的控制，必须控制在1.0%以下，超过1.05%为等外品，回转焙烧窑灼减的判断是靠眼来观察高温下氧化铝的颜色及流动性来判断的。用一长把铁勺从窑头舀出一勺氧化铝，如为红色并且流动性很快，这种料一般都不合格，如为杏黄色，灼减一般在0.7—0.8%左右，如为金黄色并发亮，灼减一般在0.5%左右，如为金黄色且有少许结块，灼减一般在0.3—0.4%，如有10毫米以内的结块，灼减一般在0.2—0.3%，质量正好的氧化铝，其颜色应是杏黄色到黄金色之间，勺子斜放时流动较慢，表面出现凹凸不平的痕迹。等级ALO、23>杂质含量（％）SiO2FeO23NaO2灼减一级98.600.020,020.501.0二级98.400.040.030.601.0三级98.300.060.040.651.0二、新型氧化铝焙烧窑炉的发展和应用：当今世界各国氧化铝厂采用的新型焙烧炉主要有三种类型：1、美国铝业公司的流态化闪速焙烧炉：美国铝业公司从1946年开始进行流态化焙烧的实验和半工业化试验，到1963年第一座300t/d氧化铝的流态闪速焙烧炉诞生，用了17年的时间，至今美国铝业公司的F.F.C装置已发展为五种规格型号，产能最大可达到2400吨以上。2、德国鲁奇公司和联合铝业公司的循环流态焙烧炉，鲁奇公司从1958年开始研究氢氧化铝沸腾焙烧，1963年第一座25t/d的试验装置成功。1970年在利泊厂建成一台500t/d循环沸腾焙烧炉，从研究到产业化共用了12年时间，最大设计产能3000t/d。3、丹麦史密斯公司的气体悬浮焙烧炉：丹麦史密斯公司的气体悬浮焙烧是从水泥窑的气体悬浮窑处分解装置移植而来，史密斯公司从1975年立项开始进行氢氧化铝气体悬浮焙烧试验，到1979年进入半工业化试验，进行了三个月的试验比较成功。1984年在印度的享达尔阔厂设计安装了一台850t/d的气态悬浮焙烧炉（G..S.C），1986年投产，从研究到产业化共用10年时间。4、法国F.C.B公司的气体悬浮焙烧炉：在法国，流态化焙烧炉原先由尤仁辛尔曼公司和西德的K.H.D公司所属的加丹氧化铝厂内建成一台30t/d氧化铝的闪速焙烧炉，进行了6个月的焙烧—铝电解系统的联合试验，试验结果非常好，于是F.C.B公司和希腊铝业公司在1981年6月决定在圣.尼古拉...
