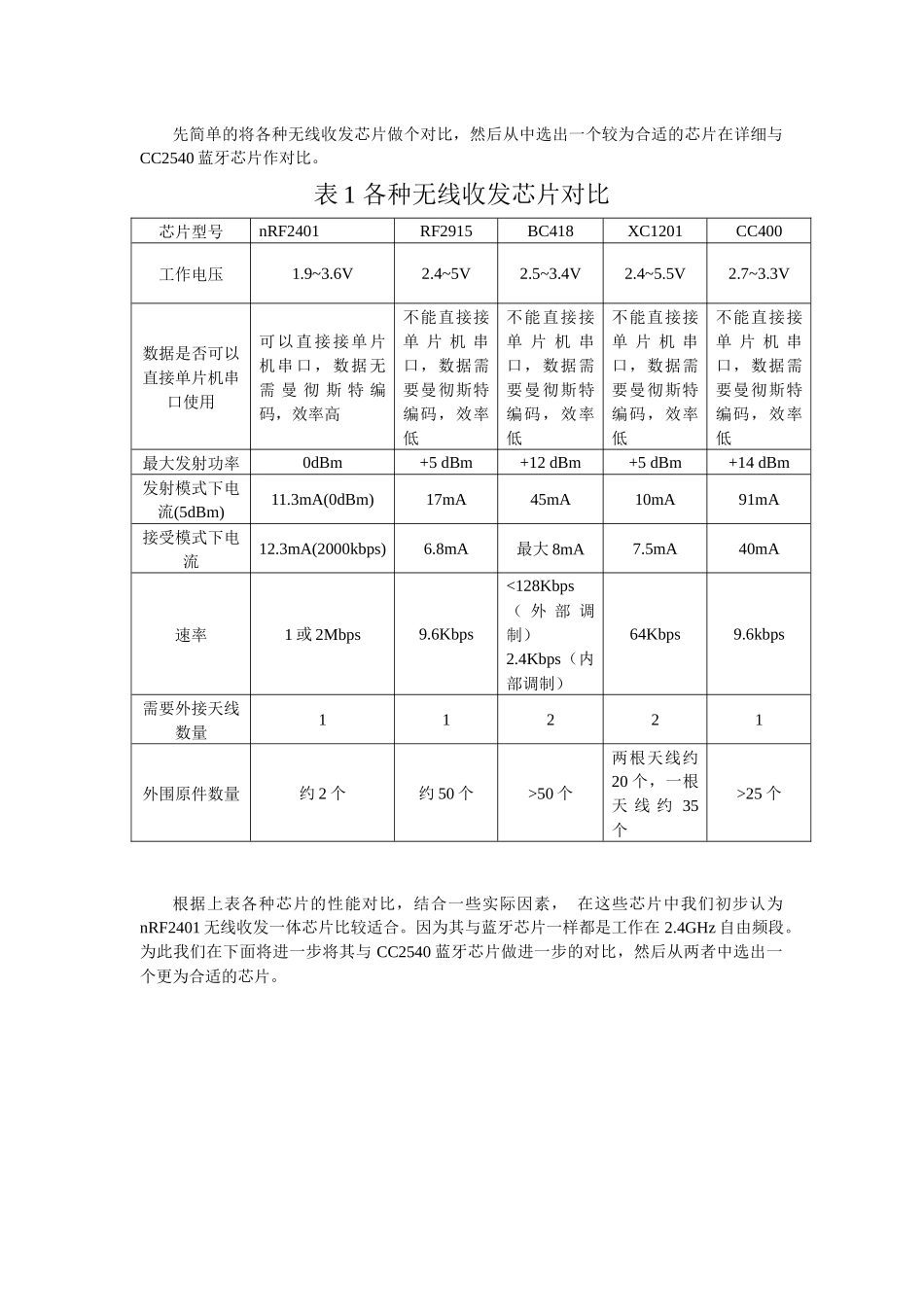

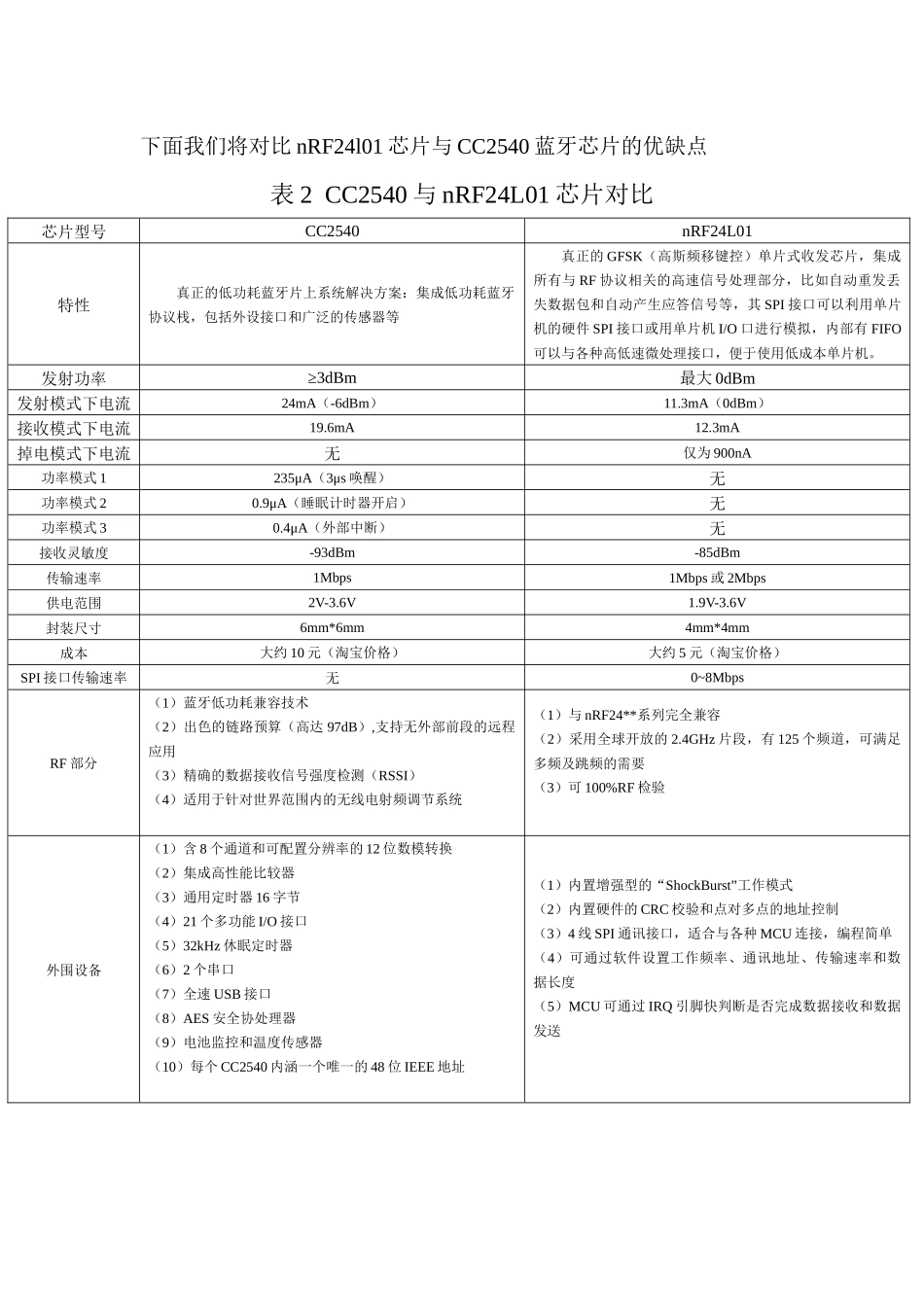

先简单的将各种无线收发芯片做个对比，然后从中选出一个较为合适的芯片在详细与CC2540蓝牙芯片作对比。表1各种无线收发芯片对比芯片型号nRF2401RF2915BC418XC1201CC400工作电压1.9~3.6V2.4~5V2.5~3.4V2.4~5.5V2.7~3.3V数据是否可以直接单片机串口使用可以直接接单片机串口，数据无需曼彻斯特编码，效率高不能直接接单片机串口，数据需要曼彻斯特编码，效率低不能直接接单片机串口，数据需要曼彻斯特编码，效率低不能直接接单片机串口，数据需要曼彻斯特编码，效率低不能直接接单片机串口，数据需要曼彻斯特编码，效率低最大发射功率0dBm+5dBm+12dBm+5dBm+14dBm发射模式下电流(5dBm)11.3mA(0dBm)17mA45mA10mA91mA接受模式下电流12.3mA(2000kbps)6.8mA最大8mA7.5mA40mA速率1或2Mbps9.6Kbps<128Kbps（外部调制）2.4Kbps（内部调制）64Kbps9.6kbps需要外接天线数量11221外围原件数量约2个约50个>50个两根天线约20个，一根天线约35个>25个根据上表各种芯片的性能对比，结合一些实际因素，在这些芯片中我们初步认为nRF2401无线收发一体芯片比较适合。因为其与蓝牙芯片一样都是工作在2.4GHz自由频段。为此我们在下面将进一步将其与CC2540蓝牙芯片做进一步的对比，然后从两者中选出一个更为合适的芯片。下面我们将对比nRF24l01芯片与CC2540蓝牙芯片的优缺点表2CC2540与nRF24L01芯片对比芯片型号CC2540nRF24L01特性真正的低功耗蓝牙片上系统解决方案：集成低功耗蓝牙协议栈，包括外设接口和广泛的传感器等真正的GFSK（高斯频移键控）单片式收发芯片，集成所有与RF协议相关的高速信号处理部分，比如自动重发丢失数据包和自动产生应答信号等，其SPI接口可以利用单片机的硬件SPI接口或用单片机I/O口进行模拟，内部有FIFO可以与各种高低速微处理接口，便于使用低成本单片机。发射功率≥3dBm最大0dBm发射模式下电流24mA（-6dBm）11.3mA（0dBm）接收模式下电流19.6mA12.3mA掉电模式下电流无仅为900nA功率模式1235μA（3μs唤醒）无功率模式20.9μA（睡眠计时器开启）无功率模式30.4μA（外部中断）无接收灵敏度-93dBm-85dBm传输速率1Mbps1Mbps或2Mbps供电范围2V-3.6V1.9V-3.6V封装尺寸6mm*6mm4mm*4mm成本大约10元（淘宝价格）大约5元（淘宝价格）SPI接口传输速率无0~8MbpsRF部分（1）蓝牙低功耗兼容技术（2）出色的链路预算（高达97dB）,支持无外部前段的远程应用（3）精确的数据接收信号强度检测（RSSI）（4）适用于针对世界范围内的无线电射频调节系统（1）与nRF24**系列完全兼容（2）采用全球开放的2.4GHz片段，有125个频道，可满足多频及跳频的需要（3）可100%RF检验外围设备（1）含8个通道和可配置分辨率的12位数模转换（2）集成高性能比较器（3）通用定时器16字节（4）21个多功能I/O接口（5）32kHz休眠定时器（6）2个串口（7）全速USB接口（8）AES安全协处理器（9）电池监控和温度传感器（10）每个CC2540内涵一个唯一的48位IEEE地址（1）内置增强型的“ShockBurst”工作模式（2）内置硬件的CRC校验和点对多点的地址控制（3）4线SPI通讯接口，适合与各种MCU连接，编程简单（4）可通过软件设置工作频率、通讯地址、传输速率和数据长度（5）MCU可通过IRQ引脚快判断是否完成数据接收和数据发送CC2540芯片简介：图1CC2540引脚图从上图可知，CC2540芯片共有40个引脚，全部引脚可分为I/O端口线引脚、电源线引脚和控制线引脚三类。I/O端口线引脚：CC2540有19个可编程的I/O引脚，p0、p1口是完全的8位口，p2口只有3个可以使用的位。I/O端口的关键特性：（1）可设置为通常的I/O口，也可设置为外围I/O口使用；（2）在输入时有上拉和下拉能力；（3）19个数字I/O口引脚都具有响应外部的中断能力。如果需要外部中断，可对I/O口引脚产生中断，同时外部的中断事件也可能被用来唤醒休眠模式。（4）12~19脚（即P0_0~P0_7）:具有4mA输出驱动能力；9/11脚（即P1_0~P1_1）：具有20mA输出驱动能力；5~8脚（P1_2~P1_5）、34~36脚（P2_0~P2_2）、37~38脚（P1_6~P1_7）:具有4mA输出驱动能力。表3电源线引脚功能引脚号功能21为模拟电路连接2.0~3.6V24为模拟电路连接2.0~3.6V27为模拟电路连接2.0~3.6V28为模拟电路连接2.0...
