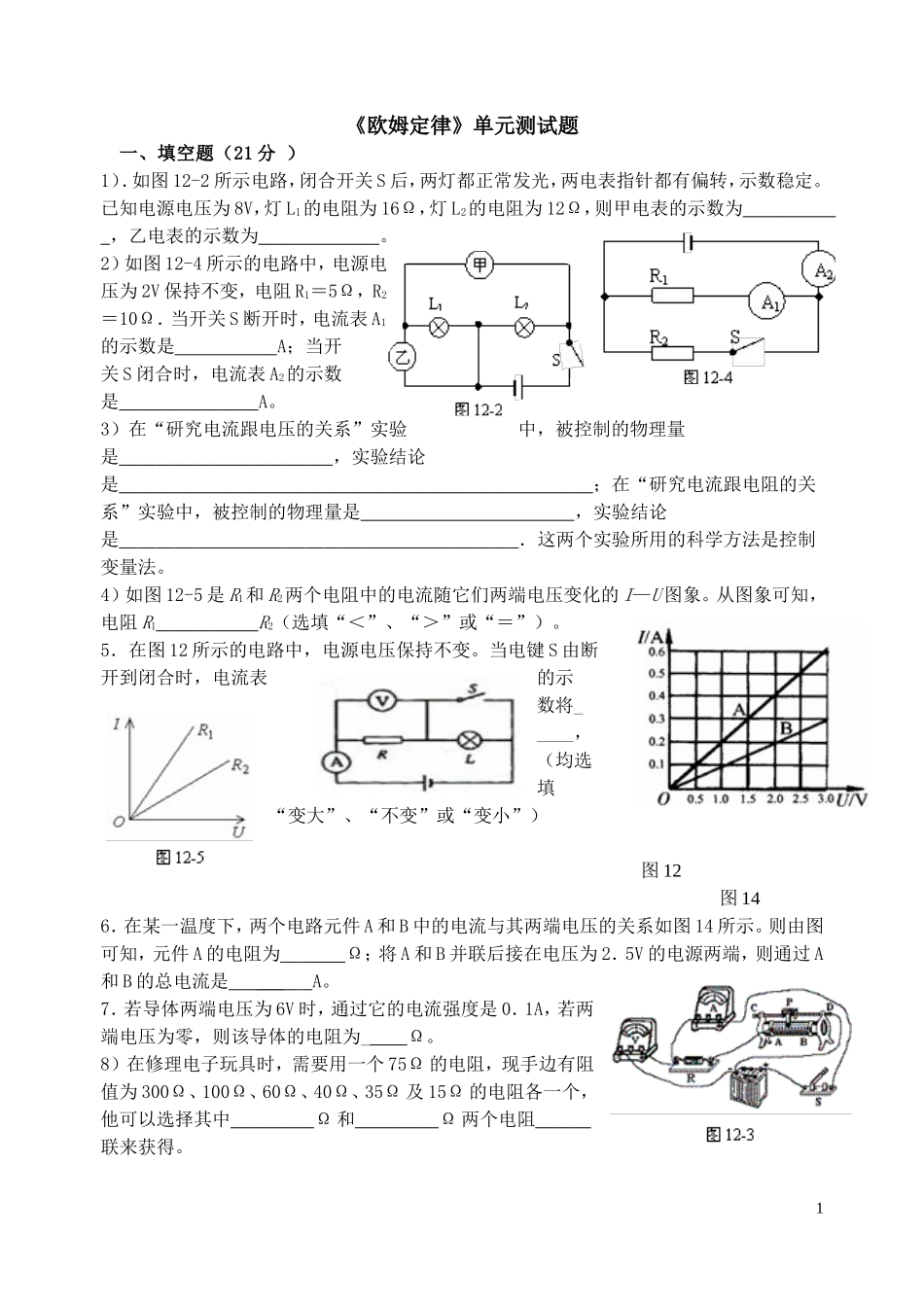

《欧姆定律》单元测试题一、填空题（21分）1）．如图12-2所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定。已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为，乙电表的示数为。2）如图12-4所示的电路中，电源电压为2V保持不变，电阻R1＝5Ω，R2＝10Ω．当开关S断开时，电流表A1的示数是A；当开关S闭合时，电流表A2的示数是A。3）在“研究电流跟电压的关系”实验中，被控制的物理量是，实验结论是；在“研究电流跟电阻的关系”实验中，被控制的物理量是，实验结论是．这两个实验所用的科学方法是控制变量法。4）如图12-5是R1和R2两个电阻中的电流随它们两端电压变化的I—U图象。从图象可知，电阻R1R2（选填“＜”、“＞”或“＝”）。5．在图12所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_____，（均选填“变大”、“不变”或“变小”）图12图146．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图14所示。则由图可知，元件A的电阻为____Ω；将A和B并联后接在电压为2．5V的电源两端，则通过A和B的总电流是___A。7．若导体两端电压为6V时，通过它的电流强度是0．1A，若两端电压为零，则该导体的电阻为_Ω。8）在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中Ω和Ω两个电阻联来获得。19）一个电铃正常工作时的电流为0．5安，电阻为9欧姆，现把它接入电压为10伏的电路中，为使电铃能正常工作，应____联一个阻值为______欧的电阻10）图12-3所示的电路中，电源电压恒定，当滑动变阻器的滑动触头P向D端移动时，电流表的示数，电压表的示数（填“变大”、“变小”或“不变”）二、选择题（选择一个正确答案，共10题，每题2分，计20分）1．根据欧姆定律可以得到R=U/I，由此下列判断正确的是（）A．导体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零B．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻C．导体的电阻等于加在它两端电压跟通过它的电流的比值D．以上说法都不正确2．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图1所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3．如图2示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）图A．UAB>UBC，IABUBC，IAB=IBCD．UAB=UBC，IAB
