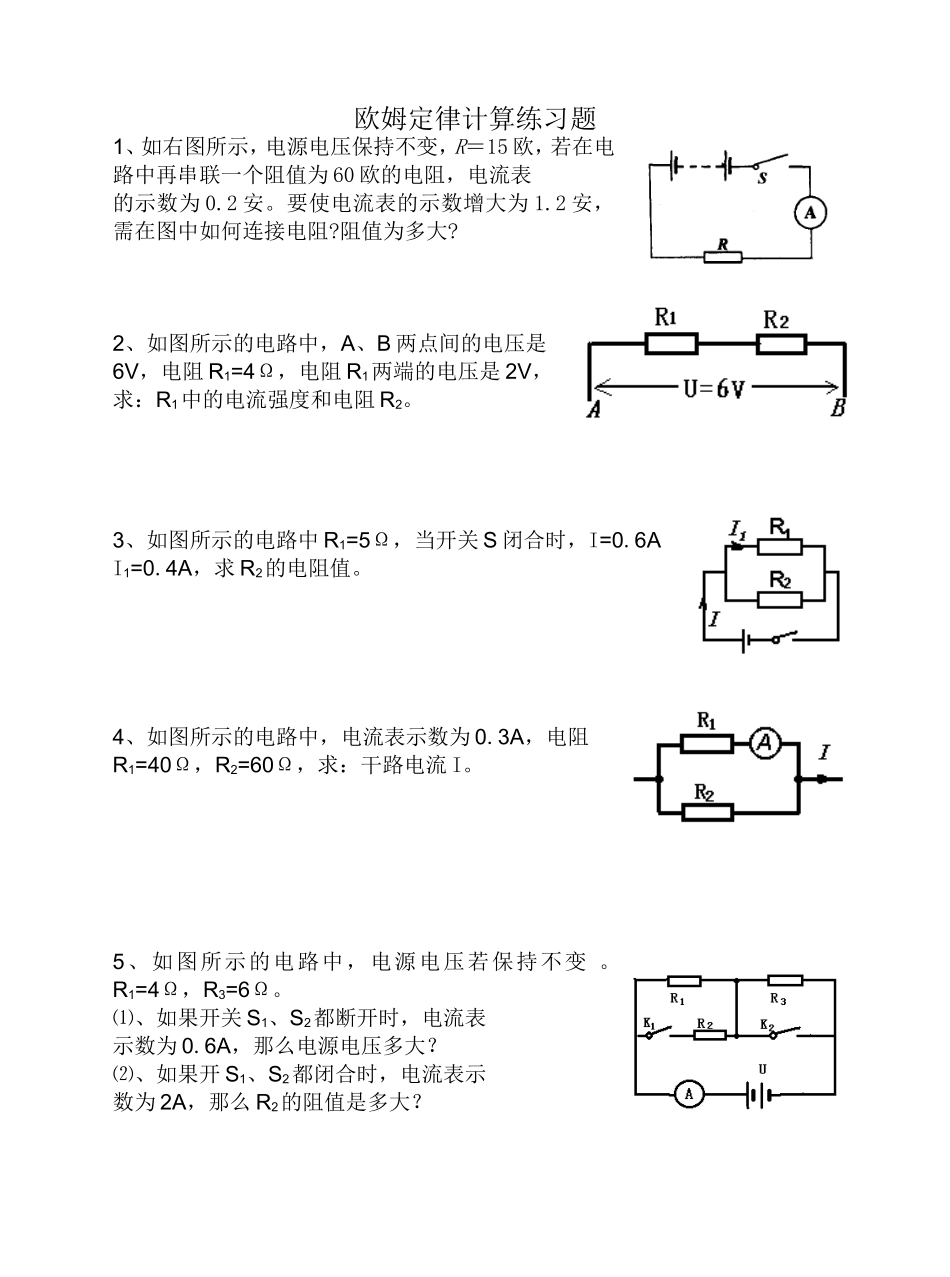

欧姆定律计算练习题1、如右图所示，电源电压保持不变，R＝15欧，若在电路中再串联一个阻值为60欧的电阻，电流表的示数为0.2安。要使电流表的示数增大为1.2安，需在图中如何连接电阻?阻值为多大?2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6AI1=0.4A，求R2的电阻值。4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。5、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。当滑片P移至R2的最左端时，电流表示数为0.6A。当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。求：⑴、电阻R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。求：电流表、电压表的示数的变化范围。11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。求：滑动变阻器ab间的阻值Rab是多少？12、如右图示，R1=20Ω，当开关S闭合时电流表示数为0.3A，当开关S断开时，电流表的示数变化了0.1A，求电阻R2的阻值。13、有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V，但我们手边只有电压为6V的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？14、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A，则当K闭合时，安培表的示数为多少？15、如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一个R1=30Ω的电阻时，电流表示数为I1=0.25A，⑴、求电源电压⑵、若要使电流表示数为I2=1.2A，需在右图中如何连接电阻？阻值为多大？16、如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3.0V；当开关当S1断开，S2闭合时，电压表的示数为多少？17、如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。求：电阻Rx的阻值。18、如右图示电源电压为9V，R1=3Ω，滑动变阻器R2的变化范围为0~20Ω，如果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。19、将一个阻值为10欧的电铃与一个滑动变阻器串联后，接在电压为15伏的电源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流和电铃两端电压各多大？若电源电压改为9伏，欲使电铃仍然正常工作，变阻器的阻值应变为多大？20、如右图所示，当滑动变阻器调至阻值为15Ω时，电流表、电压表的示数分别为0.6A，15V。求当滑动变阻器调至阻值为23Ω时，电流表、电压表的示数为多少？21、如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。⑴、如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？⑵、如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？22、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为500欧，要保证其使用寿命，规定允许通过的最大电流为0.2安。问应该怎样才能将这盏长明灯接到照明电路上？23、如图...
