八年级科学上册《变阻器的使用》学案2 浙教版VIP免费

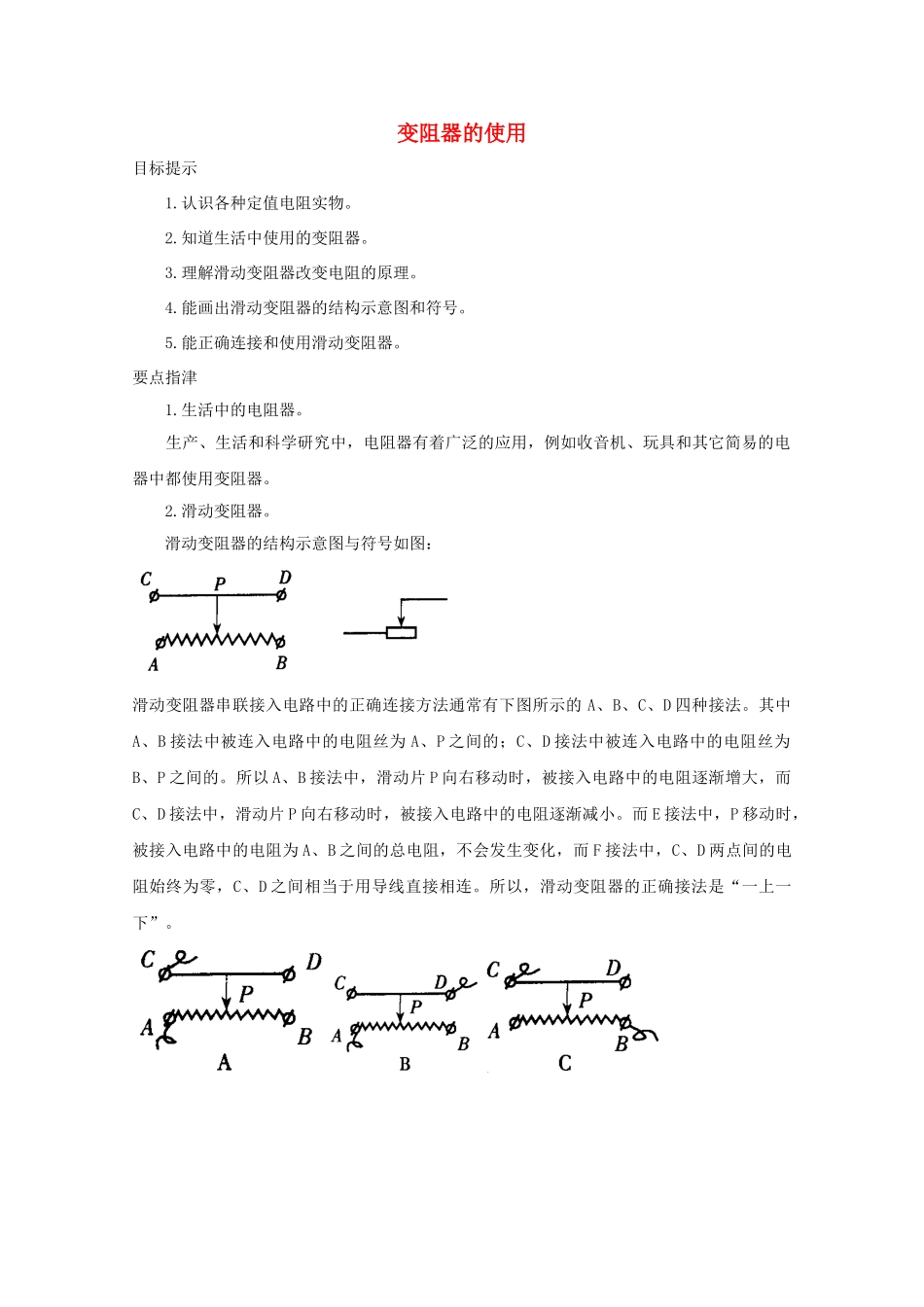

八年级科学上册《变阻器的使用》学案2 浙教版_第1页
1/6

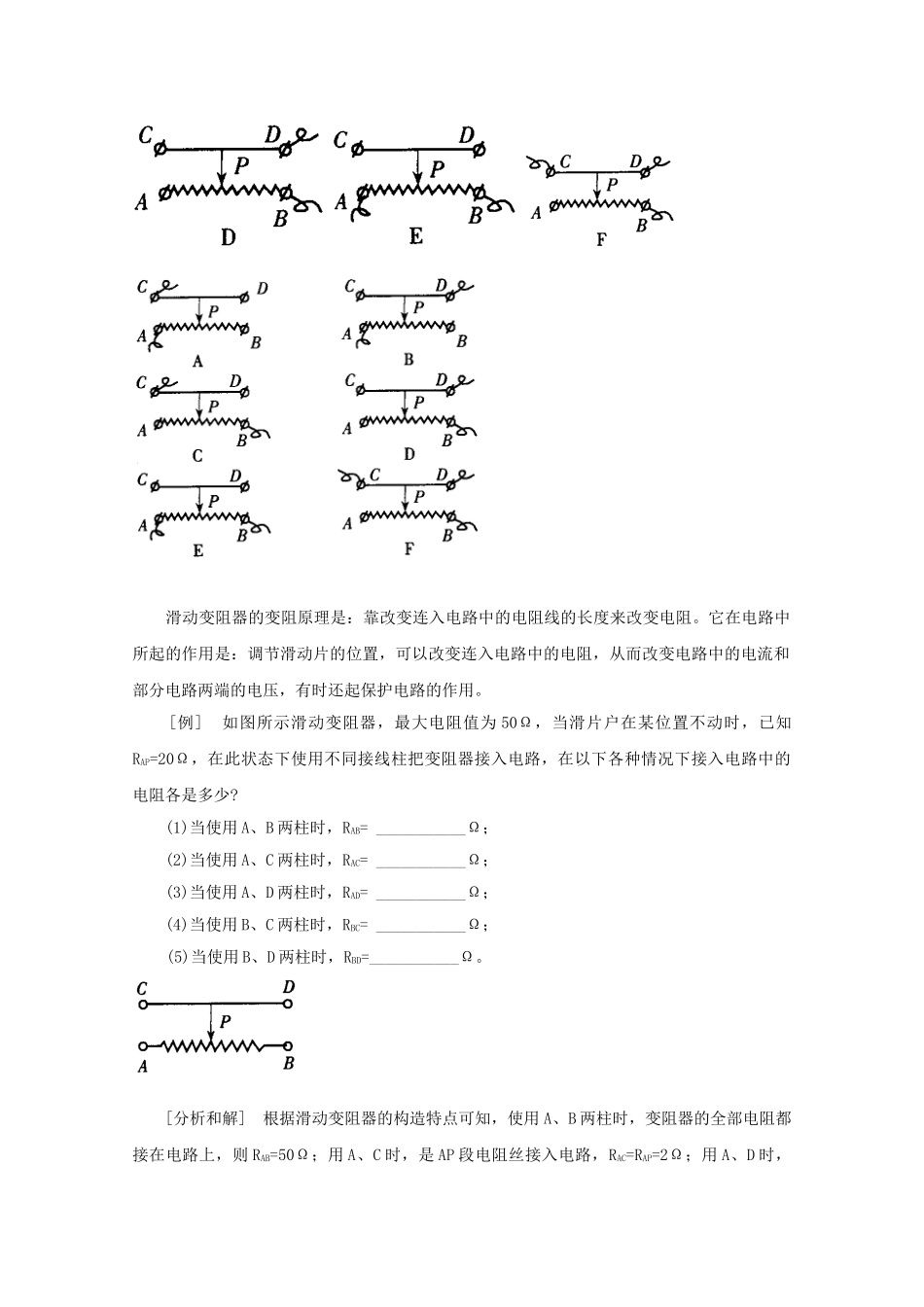

八年级科学上册《变阻器的使用》学案2 浙教版_第2页
2/6

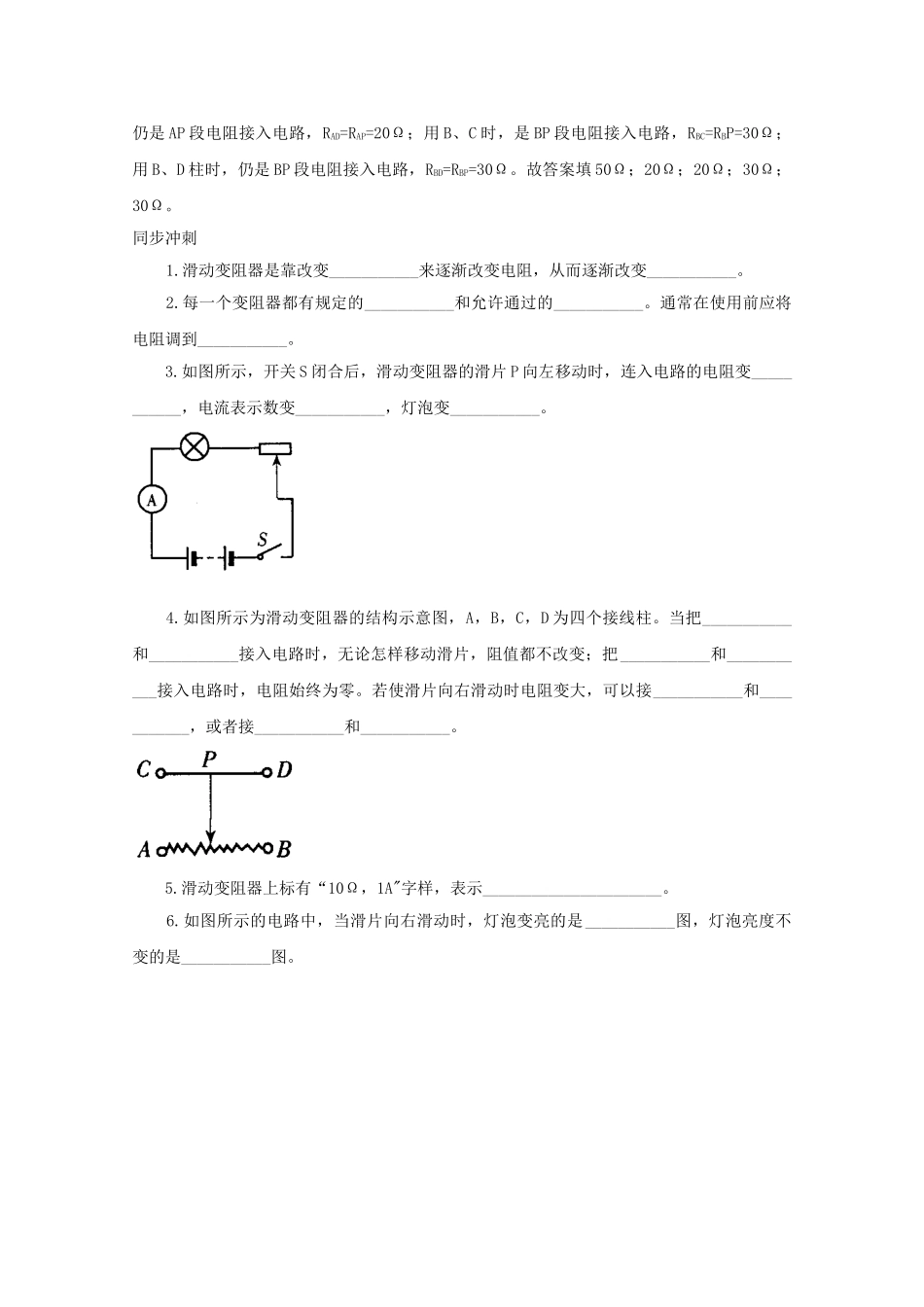

八年级科学上册《变阻器的使用》学案2 浙教版_第3页
3/6
变阻器的使用目标提示1.认识各种定值电阻实物。2.知道生活中使用的变阻器。3.理解滑动变阻器改变电阻的原理。4.能画出滑动变阻器的结构示意图和符号。5.能正确连接和使用滑动变阻器。要点指津1.生活中的电阻器。生产、生活和科学研究中,电阻器有着广泛的应用,例如收音机、玩具和其它简易的电器中都使用变阻器。2.滑动变阻器。滑动变阻器的结构示意图与符号如图:滑动变阻器串联接入电路中的正确连接方法通常有下图所示的A、B、C、D四种接法。其中A、B接法中被连入电路中的电阻丝为A、P之间的;C、D接法中被连入电路中的电阻丝为B、P之间的。所以A、B接法中,滑动片P向右移动时,被接入电路中的电阻逐渐增大,而C、D接法中,滑动片P向右移动时,被接入电路中的电阻逐渐减小。而E接法中,P移动时,被接入电路中的电阻为A、B之间的总电阻,不会发生变化,而F接法中,C、D两点间的电阻始终为零,C、D之间相当于用导线直接相连。所以,滑动变阻器的正确接法是“一上一下”。滑动变阻器的变阻原理是:靠改变连入电路中的电阻线的长度来改变电阻。它在电路中所起的作用是:调节滑动片的位置,可以改变连入电路中的电阻,从而改变电路中的电流和部分电路两端的电压,有时还起保护电路的作用。[例]如图所示滑动变阻器,最大电阻值为50Ω,当滑片户在某位置不动时,已知RAP=20Ω,在此状态下使用不同接线柱把变阻器接入电路,在以下各种情况下接入电路中的电阻各是多少?(1)当使用A、B两柱时,RAB=___________Ω;(2)当使用A、C两柱时,RAC=___________Ω;(3)当使用A、D两柱时,RAD=___________Ω;(4)当使用B、C两柱时,RBC=___________Ω;(5)当使用B、D两柱时,RBD=___________Ω。[分析和解]根据滑动变阻器的构造特点可知,使用A、B两柱时,变阻器的全部电阻都接在电路上,则RAB=50Ω;用A、C时,是AP段电阻丝接入电路,RAC=RAP=2Ω;用A、D时,仍是AP段电阻接入电路,RAD=RAP=20Ω;用B、C时,是BP段电阻接入电路,RBC=RBP=30Ω;用B、D柱时,仍是BP段电阻接入电路,RBD=RBP=30Ω。故答案填50Ω;20Ω;20Ω;30Ω;30Ω。同步冲刺1.滑动变阻器是靠改变___________来逐渐改变电阻,从而逐渐改变___________。2.每一个变阻器都有规定的___________和允许通过的___________。通常在使用前应将电阻调到___________。3.如图所示,开关S闭合后,滑动变阻器的滑片P向左移动时,连入电路的电阻变___________,电流表示数变___________,灯泡变___________。4.如图所示为滑动变阻器的结构示意图,A,B,C,D为四个接线柱。当把___________和___________接入电路时,无论怎样移动滑片,阻值都不改变;把___________和___________接入电路时,电阻始终为零。若使滑片向右滑动时电阻变大,可以接___________和___________,或者接___________和___________。5.滑动变阻器上标有“10Ω,1A"字样,表示______________________。6.如图所示的电路中,当滑片向右滑动时,灯泡变亮的是___________图,灯泡亮度不变的是___________图。7.有两只定值电阻分别标有“10Ω,2A”和“5Ω,1A”,若把它们串联起来,则电路中允许通过的最大电流是___________A。8.如右图所示,滑动变阻器各段电阻为RAB=10Ω,RAP=4,则RCD=___________Ω,RAC=___________Ω,RBD=___________Ω,RBC=___________Ω。9.在粗细相同的铜、铁、锰铜合金之间选择做变阻器的电阻线,最好应选()。A.铜B.铁C.锰铜合金D.铜、铁、锰铜合金都一样10.如图所示,若滑片向右滑动,能使连入电路的电阻变大的是()。11.关于滑动变阻器的使用,下面说法中错误的是()。A.不能使通过滑动变阻器的电流超过它允许通过的最大电流B.连接电路时,通常将滑动变阻器的阻值调到最大C.每个滑动变阻器都有最大阻值,使用时要根据需要进行选择D.使用滑动变阻器时,不需选择,可以随意使用12.如图所示,将滑动变阻器接入电路中,若滑片向右移动时,电流表示数减小,则应当()。A.M接C,N接AB.M接C,N接DC.M接A,N接BD.M接B,N接C13.如下图所示各电路,能使灯从亮到熄灭的正确电路是()。14.根据图所给出的器材按要求回答问题。(1)在方框内画出利用滑动变阻器改变...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

八年级科学上册《变阻器的使用》学案2 浙教版
