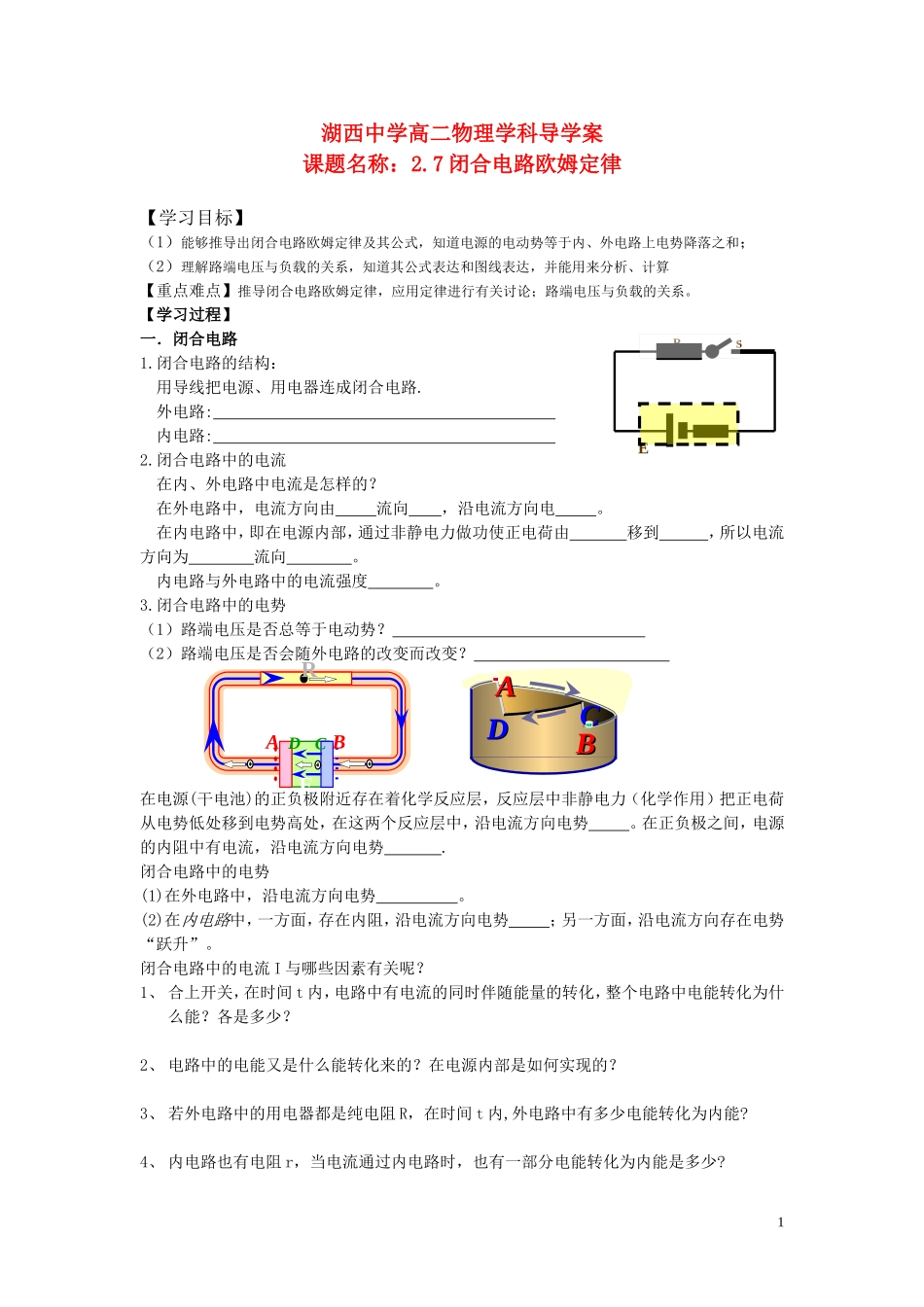

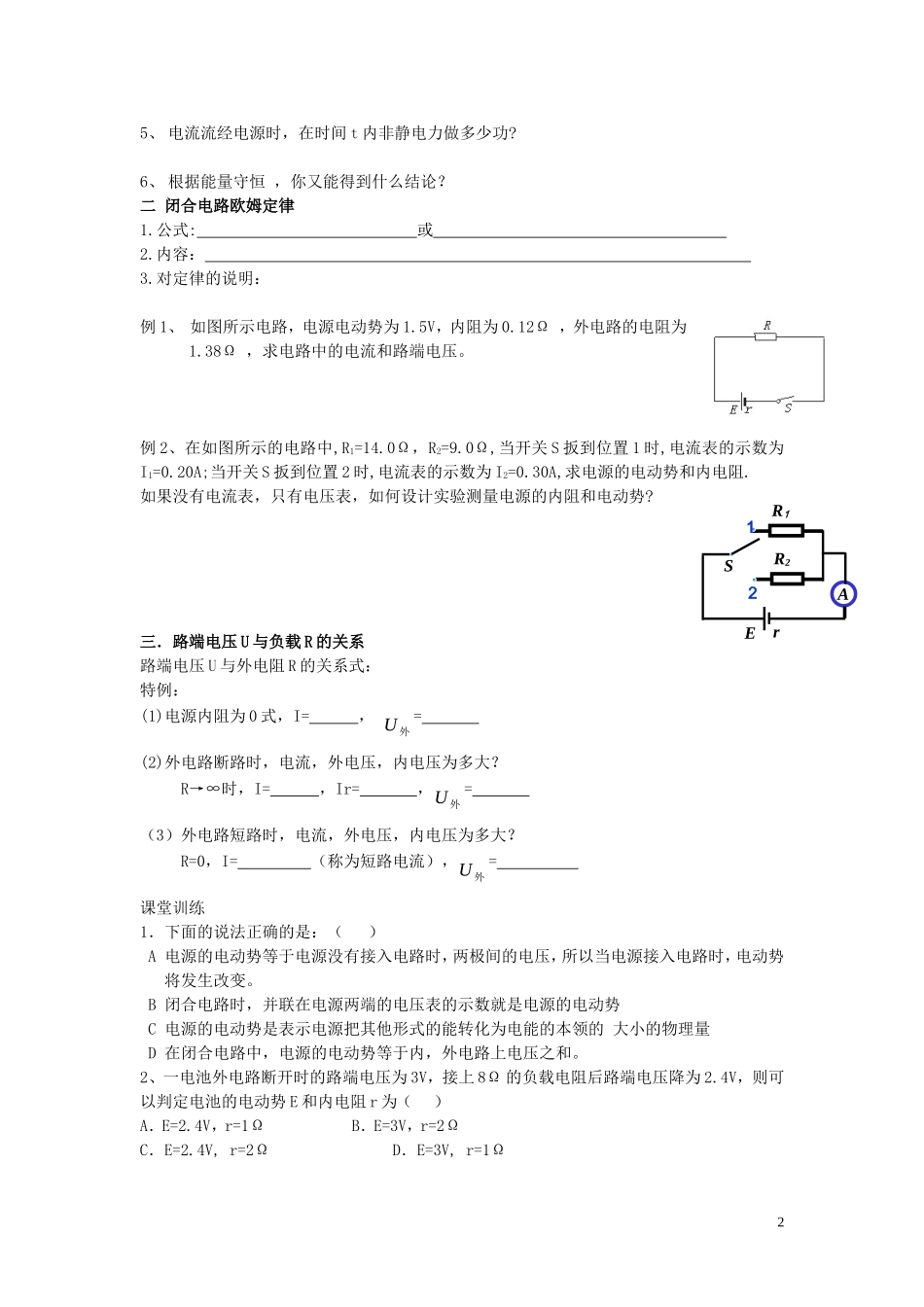

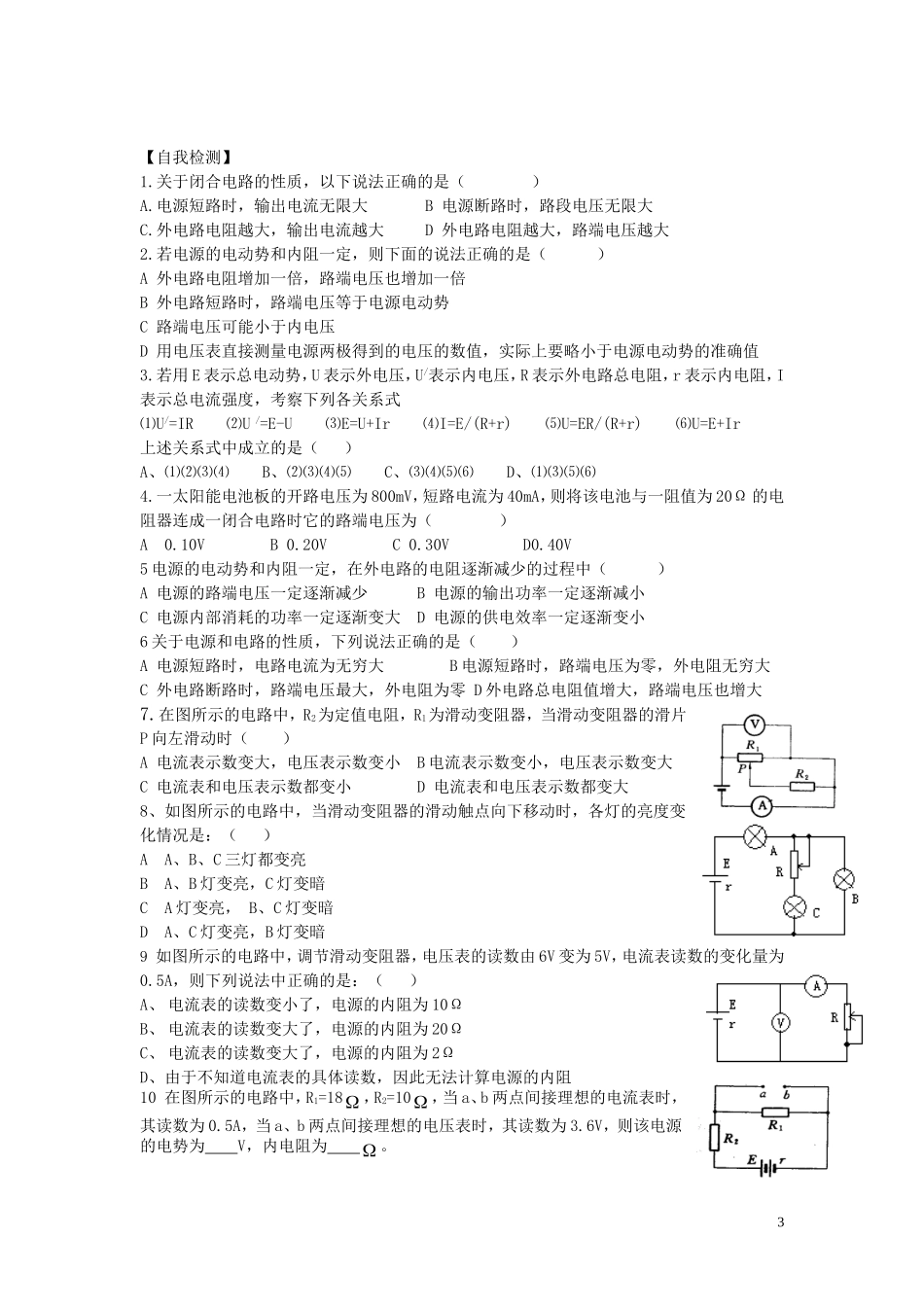

ERsABCDREr湖西中学高二物理学科导学案课题名称：2.7闭合电路欧姆定律【学习目标】（1）能够推导出闭合电路欧姆定律及其公式，知道电源的电动势等于内、外电路上电势降落之和；（2）理解路端电压与负载的关系，知道其公式表达和图线表达，并能用来分析、计算【重点难点】推导闭合电路欧姆定律，应用定律进行有关讨论；路端电压与负载的关系。【学习过程】一．闭合电路1.闭合电路的结构：用导线把电源、用电器连成闭合电路.外电路:内电路:2.闭合电路中的电流在内、外电路中电流是怎样的？在外电路中，电流方向由流向，沿电流方向电。在内电路中，即在电源内部，通过非静电力做功使正电荷由移到，所以电流方向为流向。内电路与外电路中的电流强度。3.闭合电路中的电势（1）路端电压是否总等于电动势？（2）路端电压是否会随外电路的改变而改变？在电源(干电池)的正负极附近存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个反应层中，沿电流方向电势。在正负极之间，电源的内阻中有电流，沿电流方向电势.闭合电路中的电势(1)在外电路中，沿电流方向电势。(2)在内电路中，一方面，存在内阻，沿电流方向电势；另一方面，沿电流方向存在电势“跃升”。闭合电路中的电流I与哪些因素有关呢？1、合上开关，在时间t内，电路中有电流的同时伴随能量的转化，整个电路中电能转化为什么能？各是多少？2、电路中的电能又是什么能转化来的？在电源内部是如何实现的？3、若外电路中的用电器都是纯电阻R，在时间t内,外电路中有多少电能转化为内能?4、内电路也有电阻r，当电流通过内电路时，也有一部分电能转化为内能是多少?1BBDDAACCR1R2A12ErS5、电流流经电源时，在时间t内非静电力做多少功?6、根据能量守恒，你又能得到什么结论？二闭合电路欧姆定律1.公式:或2.内容：3.对定律的说明：例1、如图所示电路，电源电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压。例2、在如图所示的电路中,R1=14.0Ω，R2=9.0Ω,当开关S扳到位置1时,电流表的示数为I1=0.20A;当开关S扳到位置2时,电流表的示数为I2=0.30A,求电源的电动势和内电阻.如果没有电流表，只有电压表，如何设计实验测量电源的内阻和电动势?三．路端电压U与负载R的关系路端电压U与外电阻R的关系式：特例：(1)电源内阻为0式，I=，外U=(2)外电路断路时，电流，外电压，内电压为多大？R→∞时，I=，Ir=，外U=（3）外电路短路时，电流，外电压，内电压为多大？R=0，I=（称为短路电流），外U=课堂训练1．下面的说法正确的是：（）A电源的电动势等于电源没有接入电路时，两极间的电压，所以当电源接入电路时，电动势将发生改变。B闭合电路时，并联在电源两端的电压表的示数就是电源的电动势C电源的电动势是表示电源把其他形式的能转化为电能的本领的大小的物理量D在闭合电路中，电源的电动势等于内，外电路上电压之和。2、一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为（）A．E=2.4V，r=1ΩB．E=3V，r=2ΩC．E=2.4V,r=2ΩD．E=3V,r=1Ω2【自我检测】1.关于闭合电路的性质，以下说法正确的是（）A.电源短路时，输出电流无限大B电源断路时，路段电压无限大C.外电路电阻越大，输出电流越大D外电路电阻越大，路端电压越大2.若电源的电动势和内阻一定，则下面的说法正确的是（）A外电路电阻增加一倍，路端电压也增加一倍B外电路短路时，路端电压等于电源电动势C路端电压可能小于内电压D用电压表直接测量电源两极得到的电压的数值，实际上要略小于电源电动势的准确值3.若用E表示总电动势，U表示外电压，U/表示内电压，R表示外电路总电阻，r表示内电阻，I表示总电流强度，考察下列各关系式⑴U/=IR⑵U/=E-U⑶E=U+Ir⑷I=E/(R+r)⑸U=ER/(R+r)⑹U=E+Ir上述关系式中成立的是（）A、⑴⑵⑶⑷B、⑵⑶⑷⑸C、⑶⑷⑸⑹D、⑴⑶⑸⑹4.一太阳能电池板的开路电压为800mV，短路电流为40mA，则将该电池与一阻值为20Ω的电阻器连成一闭合电路时它的路端电压为（）A0.10VB0.20VC0.30VD0.40V5电源的电动势和内阻一定，在外电路的电阻逐渐减少...
