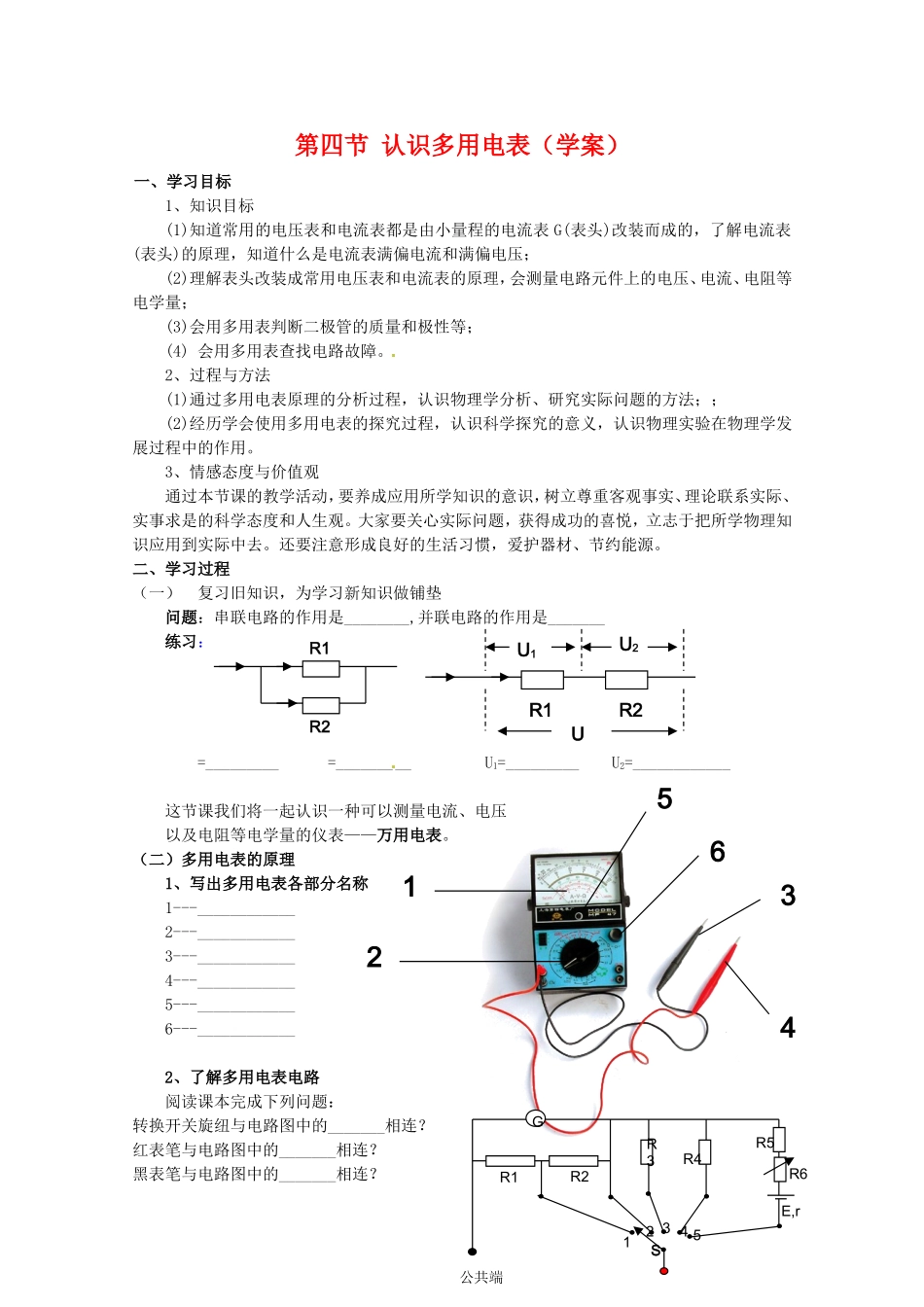

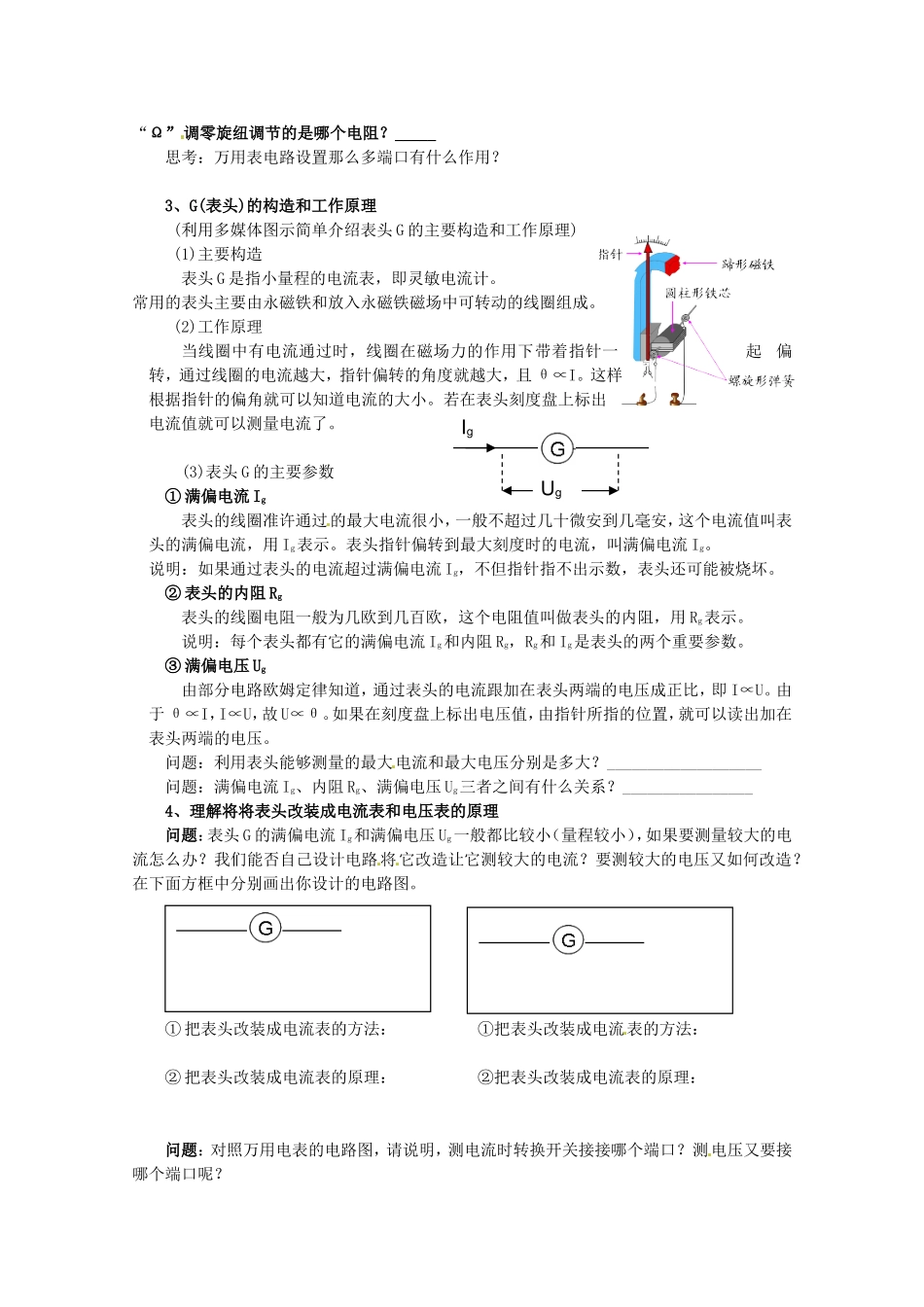

R1R2UR1R2U2U1165432R312345GR1R2R4R5R6E,r公共端S第四节认识多用电表（学案）一、学习目标1、知识目标(1)知道常用的电压表和电流表都是由小量程的电流表G(表头)改装而成的，了解电流表(表头)的原理，知道什么是电流表满偏电流和满偏电压；(2)理解表头改装成常用电压表和电流表的原理，会测量电路元件上的电压、电流、电阻等电学量；(3)会用多用表判断二极管的质量和极性等；(4)会用多用表查找电路故障。2、过程与方法(1)通过多用电表原理的分析过程，认识物理学分析、研究实际问题的方法；；(2)经历学会使用多用电表的探究过程，认识科学探究的意义，认识物理实验在物理学发展过程中的作用。3、情感态度与价值观通过本节课的教学活动，要养成应用所学知识的意识，树立尊重客观事实、理论联系实际、实事求是的科学态度和人生观。大家要关心实际问题，获得成功的喜悦，立志于把所学物理知识应用到实际中去。还要注意形成良好的生活习惯，爱护器材、节约能源。二、学习过程（一）复习旧知识，为学习新知识做铺垫问题：串联电路的作用是________,并联电路的作用是_______练习：=_________=_________U1=_________U2=____________这节课我们将一起认识一种可以测量电流、电压以及电阻等电学量的仪表——万用电表。（二）多用电表的原理1、写出多用电表各部分名称1---____________2---____________3---____________4---____________5---____________6---____________2、了解多用电表电路阅读课本完成下列问题：转换开关旋纽与电路图中的_______相连？红表笔与电路图中的_______相连？黑表笔与电路图中的_______相连？UgIg“Ω”调零旋纽调节的是哪个电阻？_____思考：万用表电路设置那么多端口有什么作用？3、G(表头)的构造和工作原理(利用多媒体图示简单介绍表头G的主要构造和工作原理)(1)主要构造表头G是指小量程的电流表，即灵敏电流计。常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。(2)工作原理当线圈中有电流通过时，线圈在磁场力的作用下带着指针一起偏转，通过线圈的电流越大，指针偏转的角度就越大，且θ∝I。这样根据指针的偏角就可以知道电流的大小。若在表头刻度盘上标出电流值就可以测量电流了。(3)表头G的主要参数①满偏电流Ig表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用Ig表示。表头指针偏转到最大刻度时的电流，叫满偏电流Ig。说明：如果通过表头的电流超过满偏电流Ig，不但指针指不出示数，表头还可能被烧坏。②表头的内阻Rg表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用Rg表示。说明：每个表头都有它的满偏电流Ig和内阻Rg，Rg和Ig是表头的两个重要参数。③满偏电压Ug由部分电路欧姆定律知道，通过表头的电流跟加在表头两端的电压成正比，即I∝U。由于θ∝I，I∝U，故U∝θ。如果在刻度盘上标出电压值，由指针所指的位置，就可以读出加在表头两端的电压。问题：利用表头能够测量的最大电流和最大电压分别是多大？___________________问题：满偏电流Ig、内阻Rg、满偏电压Ug三者之间有什么关系？________________4、理解将将表头改装成电流表和电压表的原理问题：表头G的满偏电流Ig和满偏电压Ug一般都比较小（量程较小），如果要测量较大的电流怎么办？我们能否自己设计电路将它改造让它测较大的电流？要测较大的电压又如何改造？在下面方框中分别画出你设计的电路图。①把表头改装成电流表的方法：①把表头改装成电流表的方法：②把表头改装成电流表的原理：②把表头改装成电流表的原理：问题：对照万用电表的电路图，请说明，测电流时转换开关接接哪个端口？测电压又要接哪个端口呢？5GR1R2R5R6E,rRx课后思考：接1端口和2端口测电流，哪个量程大？3和4呢？5、动手练一练实验一：用万用电表的直流电流档测通过小灯泡的电流；用万用电表的直流电压档测小灯泡两端的电压；提示：使用万用表时请同学们注意几个问题：①这就类似使用安培表测电流、使用伏特表测电压；②使用前要检查机械零位，进行机械调零。若一开始表头指针不正对电流的零刻度，应调节机械零点调节旋纽，使指针正对电...
