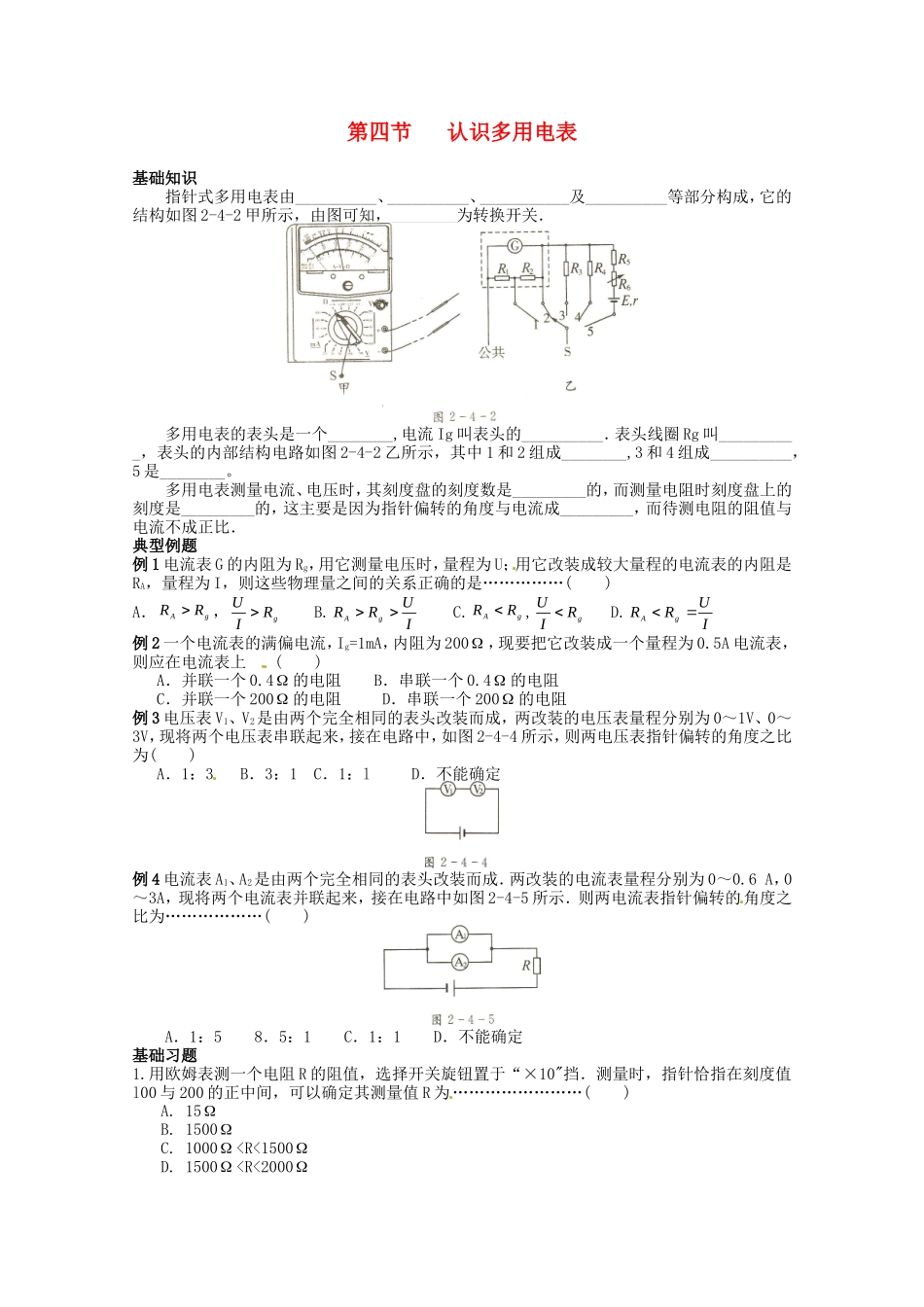

第四节认识多用电表基础知识指针式多用电表由__________、__________、___________及__________等部分构成，它的结构如图2-4-2甲所示，由图可知，________为转换开关．多用电表的表头是一个________,电流Ig叫表头的__________．表头线圈Rg叫__________，表头的内部结构电路如图2-4-2乙所示，其中1和2组成________,3和4组成__________，5是________。多用电表测量电流、电压时，其刻度盘的刻度数是_________的，而测量电阻时刻度盘上的刻度是_________的，这主要是因为指针偏转的角度与电流成_________，而待测电阻的阻值与电流不成正比．典型例题例1电流表G的内阻为Rg，用它测量电压时，量程为U；用它改装成较大量程的电流表的内阻是RA，量程为I，则这些物理量之间的关系正确的是……………()A．gARR，gRIUB.IURRgAC.gARR,gRIUD.IURRgA例2一个电流表的满偏电流，Ig=1mA，内阻为200，现要把它改装成一个量程为0.5A电流表，则应在电流表上()A．并联一个0.4的电阻B．串联一个0.4的电阻C．并联一个200的电阻D．串联一个200的电阻例3电压表V1、V2是由两个完全相同的表头改装而成，两改装的电压表量程分别为0～1V、0～3V，现将两个电压表串联起来，接在电路中，如图2-4-4所示，则两电压表指针偏转的角度之比为()A．1：3B．3：1C．1：lD．不能确定例4电流表A1、A2是由两个完全相同的表头改装而成．两改装的电流表量程分别为0～0.6A，0～3A，现将两个电流表并联起来，接在电路中如图2-4-5所示．则两电流表指针偏转的角度之比为………………()A．1：58．5：1C．1：1D．不能确定基础习题1.用欧姆表测一个电阻R的阻值，选择开关旋钮置于“×10"挡．测量时，指针恰指在刻度值l00与200的正中间，可以确定其测量值R为……………………()A.15B.1500C.1000
