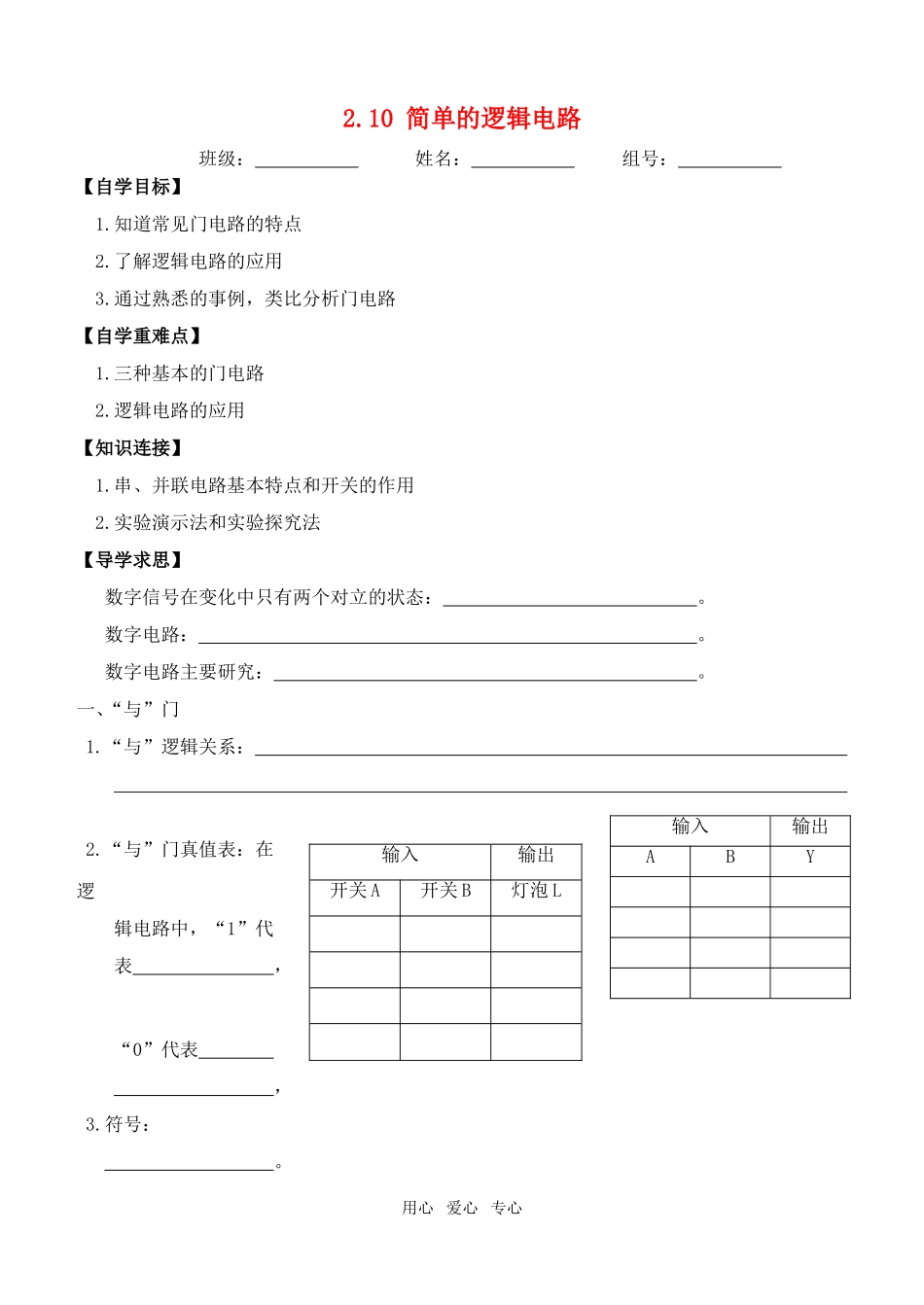

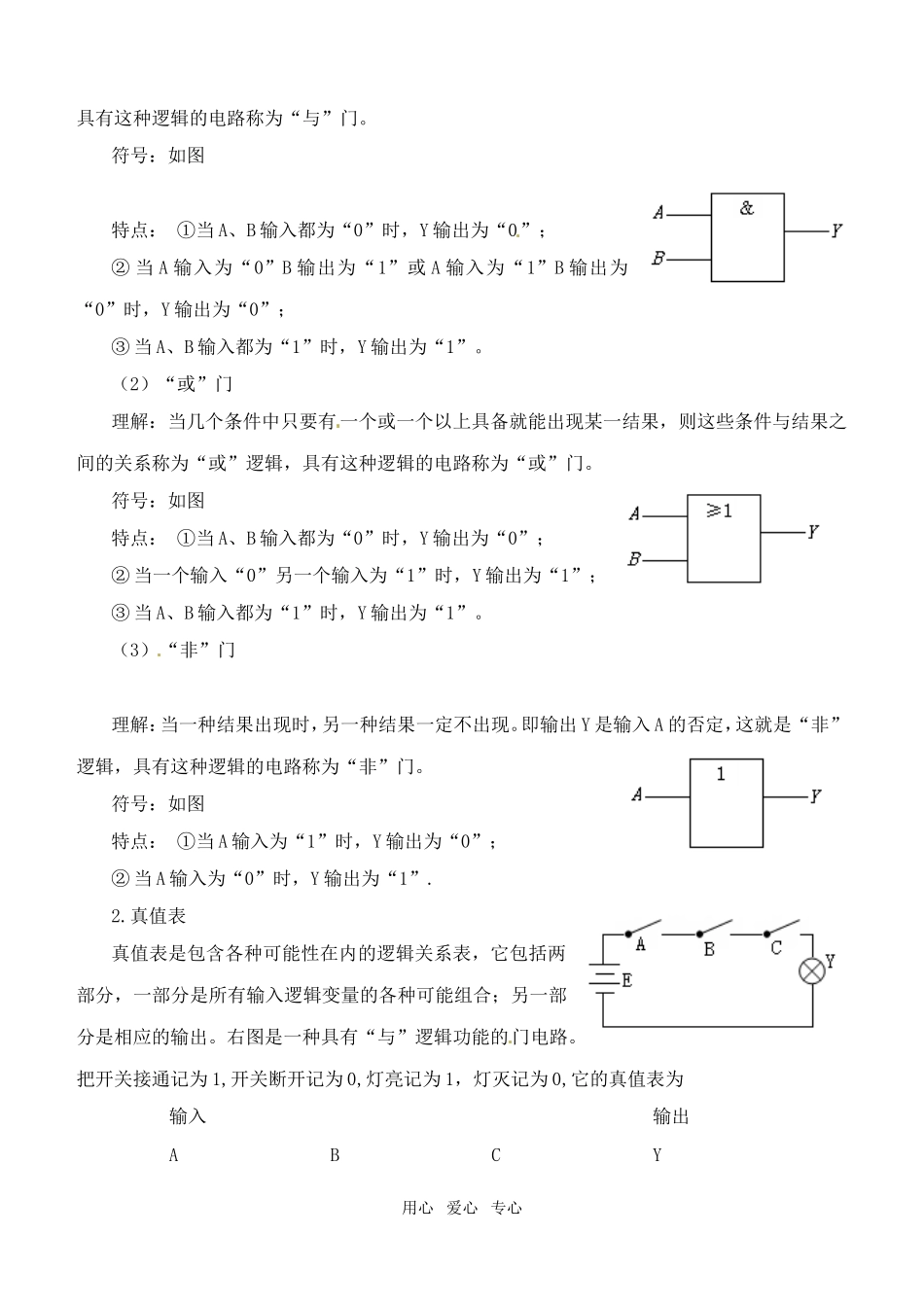

2.10简单的逻辑电路班级：姓名：组号：【自学目标】1.知道常见门电路的特点2.了解逻辑电路的应用3.通过熟悉的事例，类比分析门电路【自学重难点】1.三种基本的门电路2.逻辑电路的应用【知识连接】1.串、并联电路基本特点和开关的作用2.实验演示法和实验探究法【导学求思】数字信号在变化中只有两个对立的状态：。数字电路：。数字电路主要研究：。一、“与”门1.“与”逻辑关系：2.“与”门真值表：在逻辑电路中，“1”代表，“0”代表，3.符号：。用心爱心专心输入输出ABY输入输出开关A开关B灯泡L二、“或”门1.“或”逻辑关系：2.“或”门真值表符号：三、“非”门1.“非”逻辑关系：2.“非”门真值表符号：同步导学1.按照输入和输出关系的不同，可以将基本的逻辑门电路分为“与”门、“或”门、“非”门等。（1）“与”门理解：当几个条件同时具备才能出现某一结果，这些条件与结果之间的关系称为“与”逻辑，用心爱心专心输入输出ABY输入输出开关A开关B灯泡L输入输出AY输入输出开关A灯泡L具有这种逻辑的电路称为“与”门。符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当A输入为“0”B输出为“1”或A输入为“1”B输出为“0”时，Y输出为“0”；③当A、B输入都为“1”时，Y输出为“1”。（2）“或”门理解：当几个条件中只要有一个或一个以上具备就能出现某一结果，则这些条件与结果之间的关系称为“或”逻辑，具有这种逻辑的电路称为“或”门。符号：如图特点：①当A、B输入都为“0”时，Y输出为“0”；②当一个输入“0”另一个输入为“1”时，Y输出为“1”；③当A、B输入都为“1”时，Y输出为“1”。（3）“非”门理解：当一种结果出现时，另一种结果一定不出现。即输出Y是输入A的否定，这就是“非”逻辑，具有这种逻辑的电路称为“非”门。符号：如图特点：①当A输入为“1”时，Y输出为“0”；②当A输入为“0”时，Y输出为“1”.2.真值表真值表是包含各种可能性在内的逻辑关系表，它包括两部分，一部分是所有输入逻辑变量的各种可能组合；另一部分是相应的输出。右图是一种具有“与”逻辑功能的门电路。把开关接通记为1,开关断开记为0,灯亮记为1，灯灭记为0,它的真值表为输入输出ABCY用心爱心专心00000010010001101000101011001111例题：如图所示，试判断这是一个什么逻辑门电路。A、B、C闭合时记“1”，断开时记“0”，Y灯亮时记“1”，不两记“0”。试完成下面真值表。输入输出ABCY000001010011100101110111解析：由图可知，开关A、B、C只要有一个闭合时，灯泡就亮，所以这个电路满足“或”门电路逻辑。即当几个条件中只要有一个或一个以上具备就能出现某一结果，所以这是一个“或”门电路。真值表如下：用心爱心专心输入输出ABCY00000011010101111001101111011111【巩固练习】一、课本P76的问题与练习二、补充练习1.如图所示，试判断这是一个什么逻辑门电路。A、B、C闭合时记“1”，断开时记“0”，P灯亮记“1”，不亮记“0”，试完成其真值表。用心爱心专心2.在基本逻辑电路中，哪一种逻辑门当所有输入均为“0”时，输出不是“1”（）A.“与”门电路B.“或”门电路C.“非”门电路D.都不可能3.为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动，如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是（）A.与门B.或门C.非门D.与非门4.楼梯过道中的电灯往往采用如图所示电路控制，设高电压为“1”，低电压为“0”，试讨论灯泡L的亮暗情况，并列出真值表。5.请试着写出图中A、B、C及Y的真值表用心爱心专心输入输出ABCP000001010011100101110111ABY6.如图1所示，一个三输入端复门电路，当输入为101是，输出为(填“0”或“1”）7.如图2所示，是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”（）A.00B.01C.10D.118.给你干电池两节，小灯泡一只，开关三个，变阻器一只，导线若干，试分别设计一个具有“与”逻辑和“或”逻辑功能的电路。9.教室前门共有三把...
