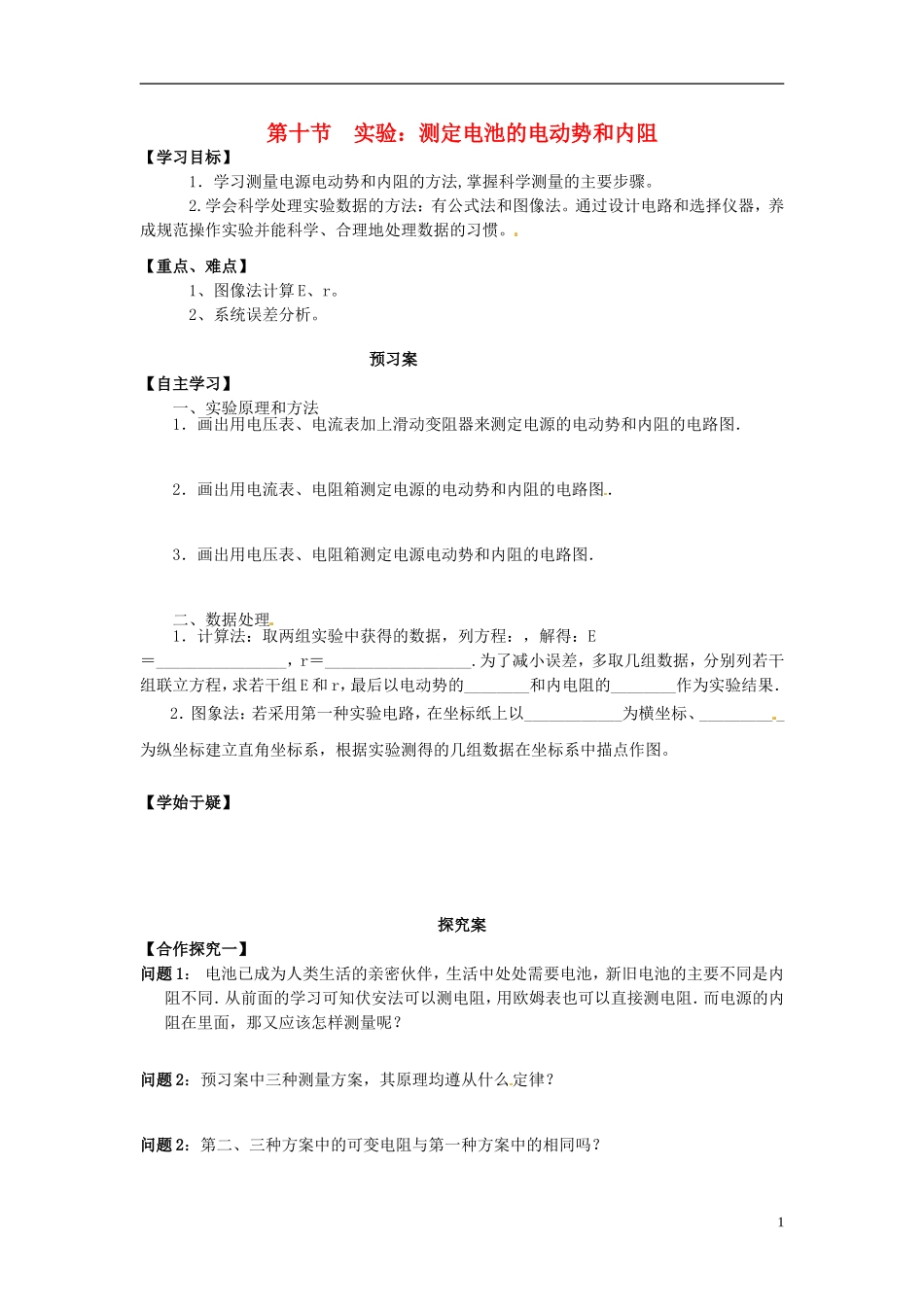

第十节实验：测定电池的电动势和内阻【学习目标】1．学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤
学会科学处理实验数据的方法：有公式法和图像法
通过设计电路和选择仪器，养成规范操作实验并能科学、合理地处理数据的习惯
【重点、难点】1、图像法计算E、r
2、系统误差分析
预习案【自主学习】一、实验原理和方法1．画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图．2．画出用电流表、电阻箱测定电源的电动势和内阻的电路图．3．画出用电压表、电阻箱测定电源电动势和内阻的电路图．二、数据处理1．计算法：取两组实验中获得的数据，列方程：，解得：E＝________________，r＝__________________
为了减小误差，多取几组数据，分别列若干组联立方程，求若干组E和r，最后以电动势的________和内电阻的________作为实验结果．2．图象法：若采用第一种实验电路，在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图
【学始于疑】探究案【合作探究一】问题1：电池已成为人类生活的亲密伙伴，生活中处处需要电池，新旧电池的主要不同是内阻不同．从前面的学习可知伏安法可以测电阻，用欧姆表也可以直接测电阻．而电源的内阻在里面，那又应该怎样测量呢
问题2：预习案中三种测量方案，其原理均遵从什么定律
问题2：第二、三种方案中的可变电阻与第一种方案中的相同吗
1归纳总结根据具体的实验条件，有下列三种测量电路，如图(1)、(2)、(3)所示分别对应的物理关系式：(1)E＝U＋Ir；(2)E＝IR＋Ir(3))E＝U＋r．【合作探究二】问题1：我们都有这样的体会：手电筒内的电池用久了，灯泡的亮度会下降；收音机、录音机内的电池用久了，声音会变小，这是什么原因呢
问题2：用两组I和U的
