4串联电路和并联电路[学科素养与目标要求]物理观念：1
掌握串、并联电路的电流和电压特点
理解将小量程电流表改装成大量程电流表和电压表的原理
科学思维：1
会分析串、并联电路和简单的混联电路，并能进行有关计算
在掌握改装电压表和电流表原理的基础上进行有关计算
一、串联电路和并联电路1
定义(1)串联电路：把几个导体或用电器依次首尾连接，接入电路的连接方式，如图1甲所示
(2)并联电路：把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式，如图乙所示
串联电路、并联电路的特点串联电路并联电路电流各处电流相等，即I＝I1＝I2＝…＝In总电流等于各支路电流之和，即I＝I1＋I2＋…＋In电压总电压等于各部分电路电压之和，即U＝U1＋U2＋…＋Un总电压与各支路电压相等，即U＝U1＝U2＝…＝Un总电阻总电阻等于各部分电路电阻之和，即R＝R1＋R2＋…＋Rn总电阻倒数等于各支路电阻倒数之和，即＝＋＋…＋二、电压表和电流表1
小量程电流表G(表头)的三个参量：2

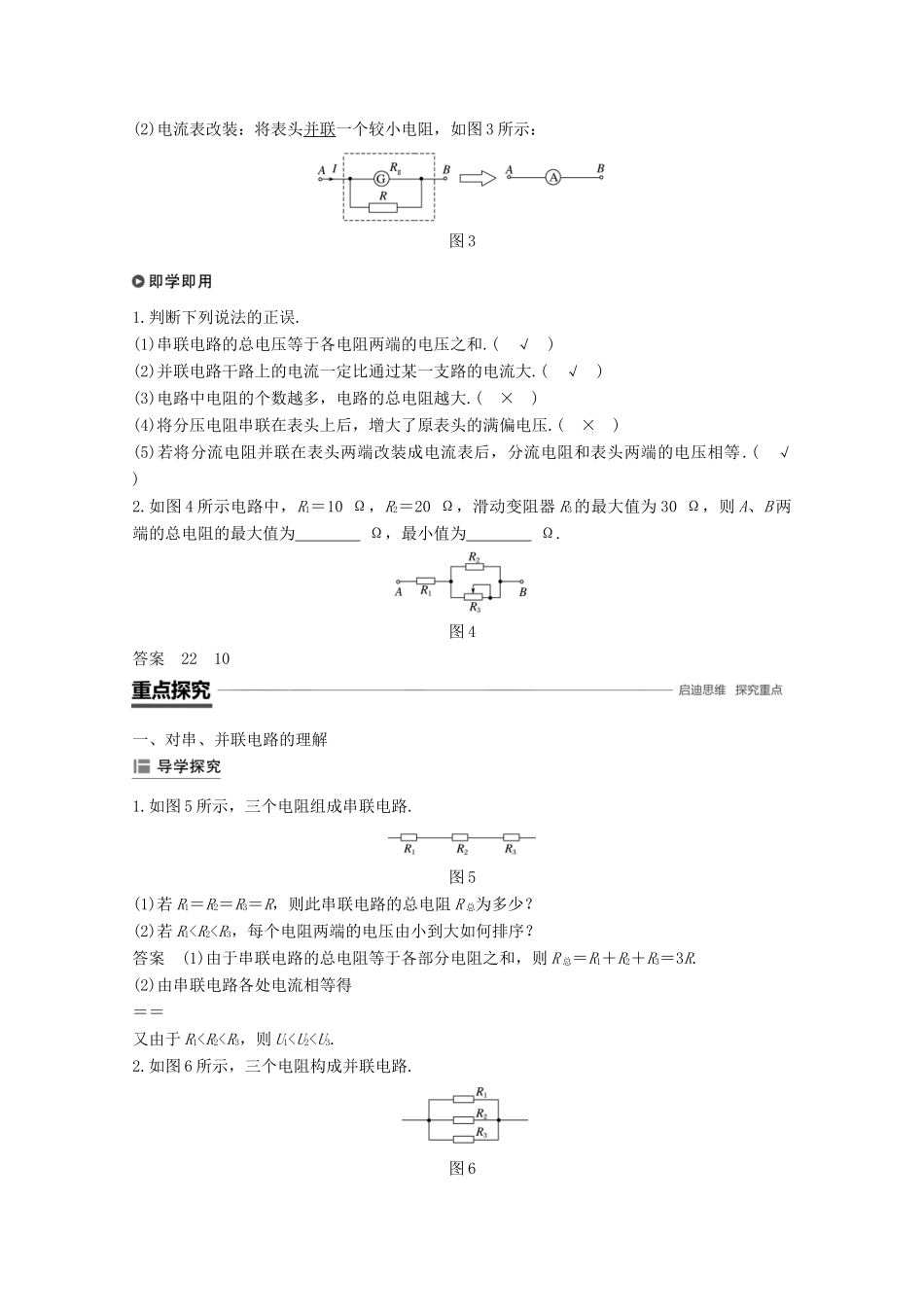

电表改装原理：(1)电压表改装：将表头串联一个较大电阻，如图2所示：图2(2)电流表改装：将表头并联一个较小电阻，如图3所示：图31
判断下列说法的正误
(1)串联电路的总电压等于各电阻两端的电压之和
(√)(2)并联电路干路上的电流一定比通过某一支路的电流大
(√)(3)电路中电阻的个数越多，电路的总电阻越大
(×)(4)将分压电阻串联在表头上后，增大了原表头的满偏电压
(×)(5)若将分流电阻并联在表头两端改装成电流表后，分流电阻和表头两端的电压相等
如图4所示电路中，R1＝10Ω，R2＝20Ω，滑动变阻器R3的最大值为30Ω，则A、B两端的总电阻的最大值为Ω，最小值为Ω
图4答案2210一、对串、并联电路的理解1
如图5所示，三个电阻组成串联电路

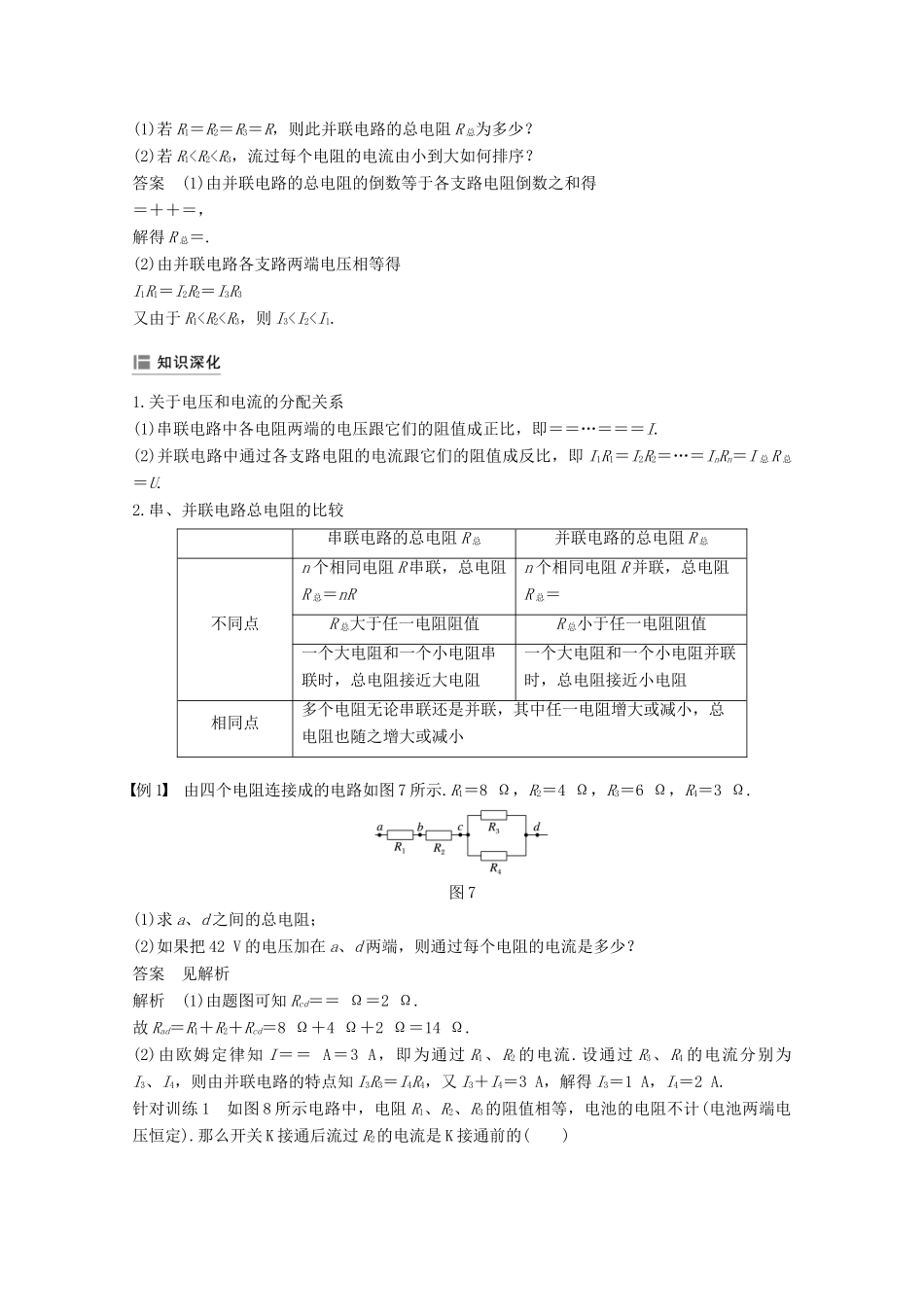

图5(1)若R1＝
