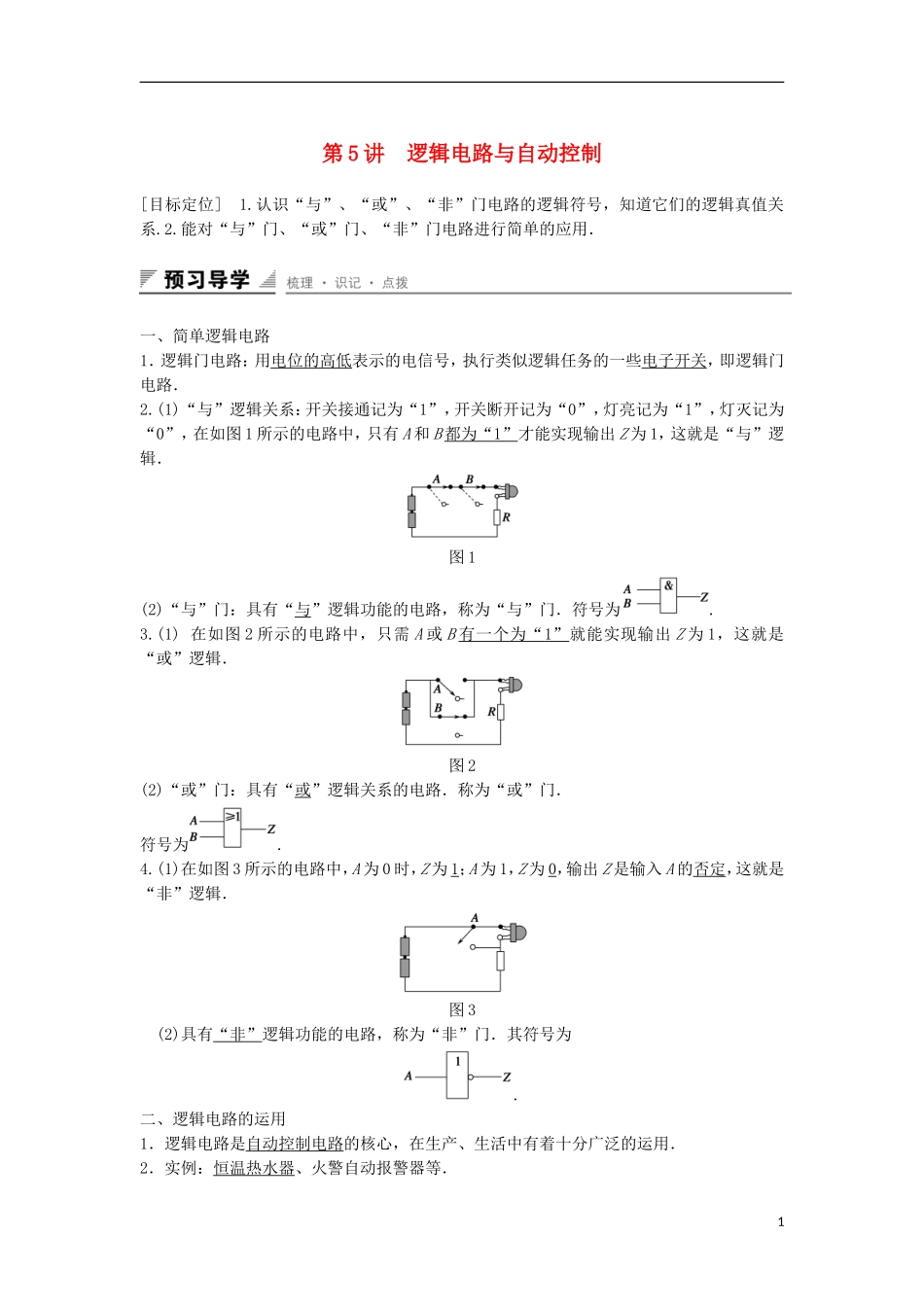

第5讲逻辑电路与自动控制[目标定位]1
认识“与”、“或”、“非”门电路的逻辑符号，知道它们的逻辑真值关系
能对“与”门、“或”门、“非”门电路进行简单的应用．一、简单逻辑电路1．逻辑门电路：用电位的高低表示的电信号，执行类似逻辑任务的一些电子开关，即逻辑门电路．2
(1)“与”逻辑关系：开关接通记为“1”，开关断开记为“0”，灯亮记为“1”，灯灭记为“0”，在如图1所示的电路中，只有A和B都为“1”才能实现输出Z为1，这就是“与”逻辑．图1(2)“与”门：具有“与”逻辑功能的电路，称为“与”门．符号为
(1)在如图2所示的电路中，只需A或B有一个为“1”就能实现输出Z为1，这就是“或”逻辑．图2(2)“或”门：具有“或”逻辑关系的电路．称为“或”门．符号为
(1)在如图3所示的电路中，A为0时，Z为1；A为1，Z为0，输出Z是输入A的否定，这就是“非”逻辑．图3(2)具有“非”逻辑功能的电路，称为“非”门．其符号为

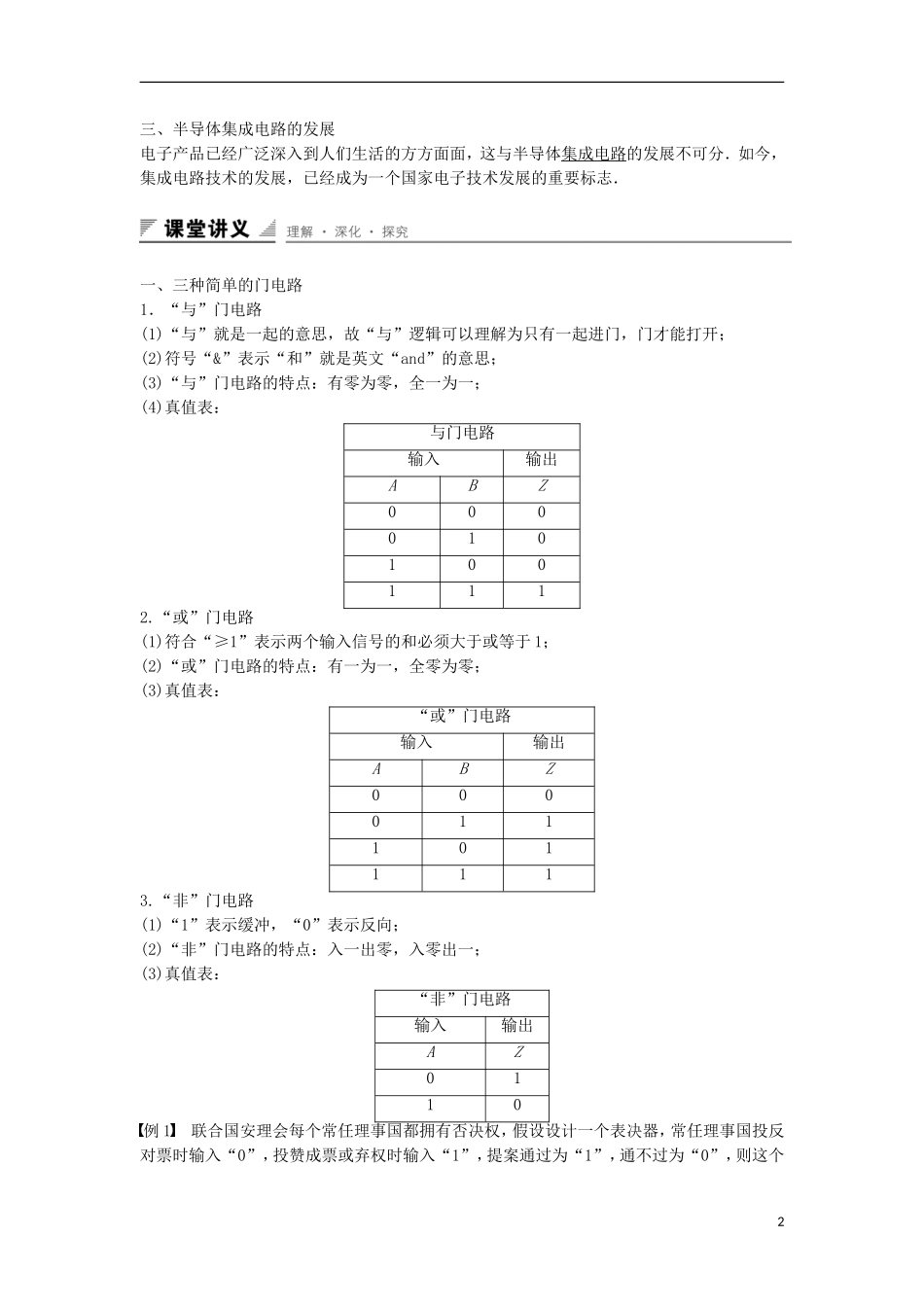

二、逻辑电路的运用1．逻辑电路是自动控制电路的核心，在生产、生活中有着十分广泛的运用．2．实例：恒温热水器、火警自动报警器等．1三、半导体集成电路的发展电子产品已经广泛深入到人们生活的方方面面，这与半导体集成电路的发展不可分．如今，集成电路技术的发展，已经成为一个国家电子技术发展的重要标志．一、三种简单的门电路1．“与”门电路(1)“与”就是一起的意思，故“与”逻辑可以理解为只有一起进门，门才能打开；(2)符号“&”表示“和”就是英文“and”的意思；(3)“与”门电路的特点：有零为零，全一为一；(4)真值表：与门电路输入输出ABZ0000101001112
“或”门电路(1)符合“≥1”表示两个输入信号的和必须大于或等于1；(2)“或”门电路的特点：有一为一，全零为零；(3)真值表：“或”门电路输入输出ABZ0000111011113
