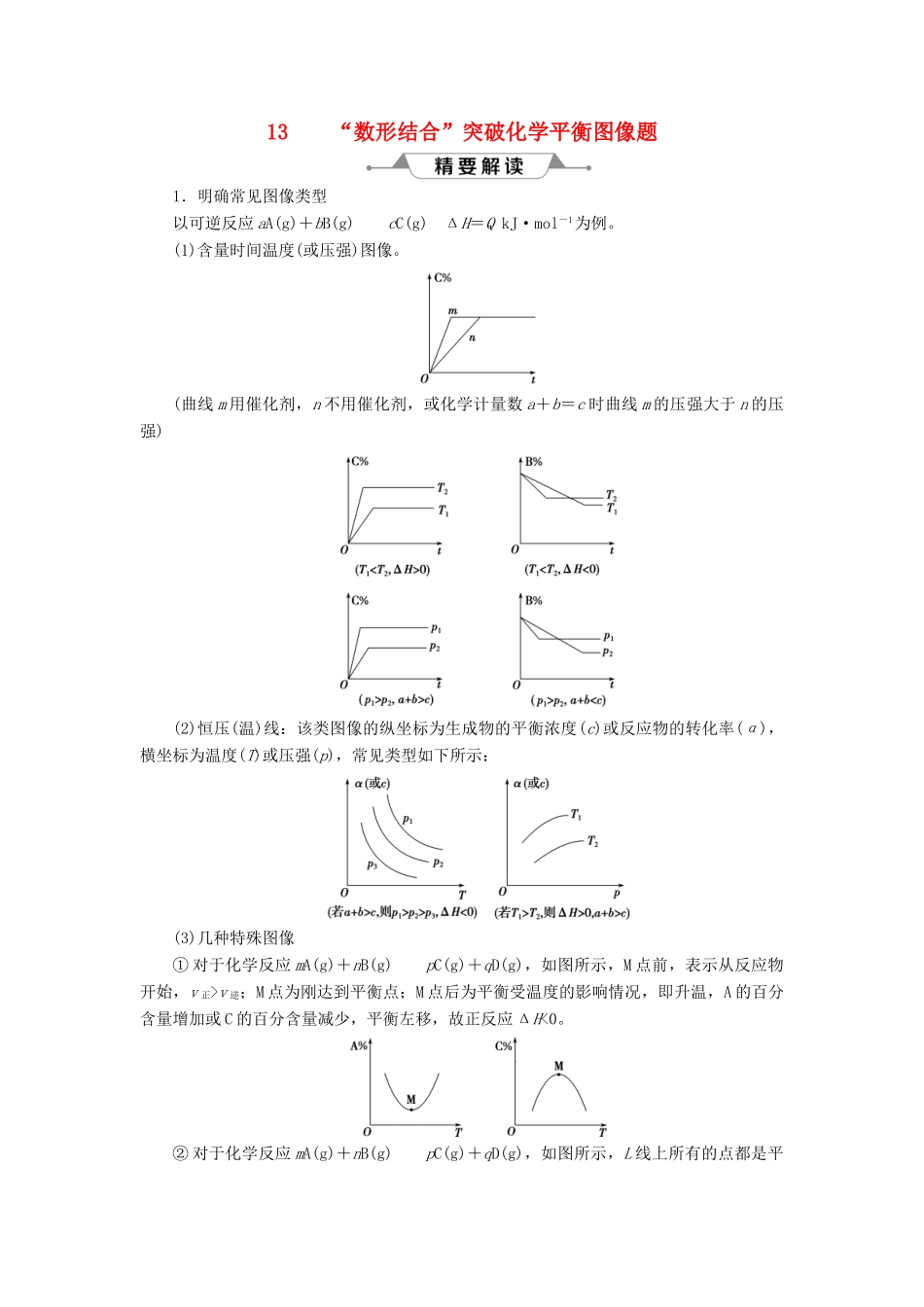

13“数形结合”突破化学平衡图像题1．明确常见图像类型以可逆反应aA(g)＋bB(g)cC(g)ΔH＝QkJ·mol－1为例。(1)含量时间温度(或压强)图像。(曲线m用催化剂，n不用催化剂，或化学计量数a＋b＝c时曲线m的压强大于n的压强)(2)恒压(温)线：该类图像的纵坐标为生成物的平衡浓度(c)或反应物的转化率(α)，横坐标为温度(T)或压强(p)，常见类型如下所示：(3)几种特殊图像①对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，如图所示，M点前，表示从反应物开始，v正>v逆；M点为刚达到平衡点；M点后为平衡受温度的影响情况，即升温，A的百分含量增加或C的百分含量减少，平衡左移，故正反应ΔH<0。②对于化学反应mA(g)＋nB(g)pC(g)＋qD(g)，如图所示，L线上所有的点都是平衡点。L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以E点v正>v逆；则L线的右下方(F点)，v正

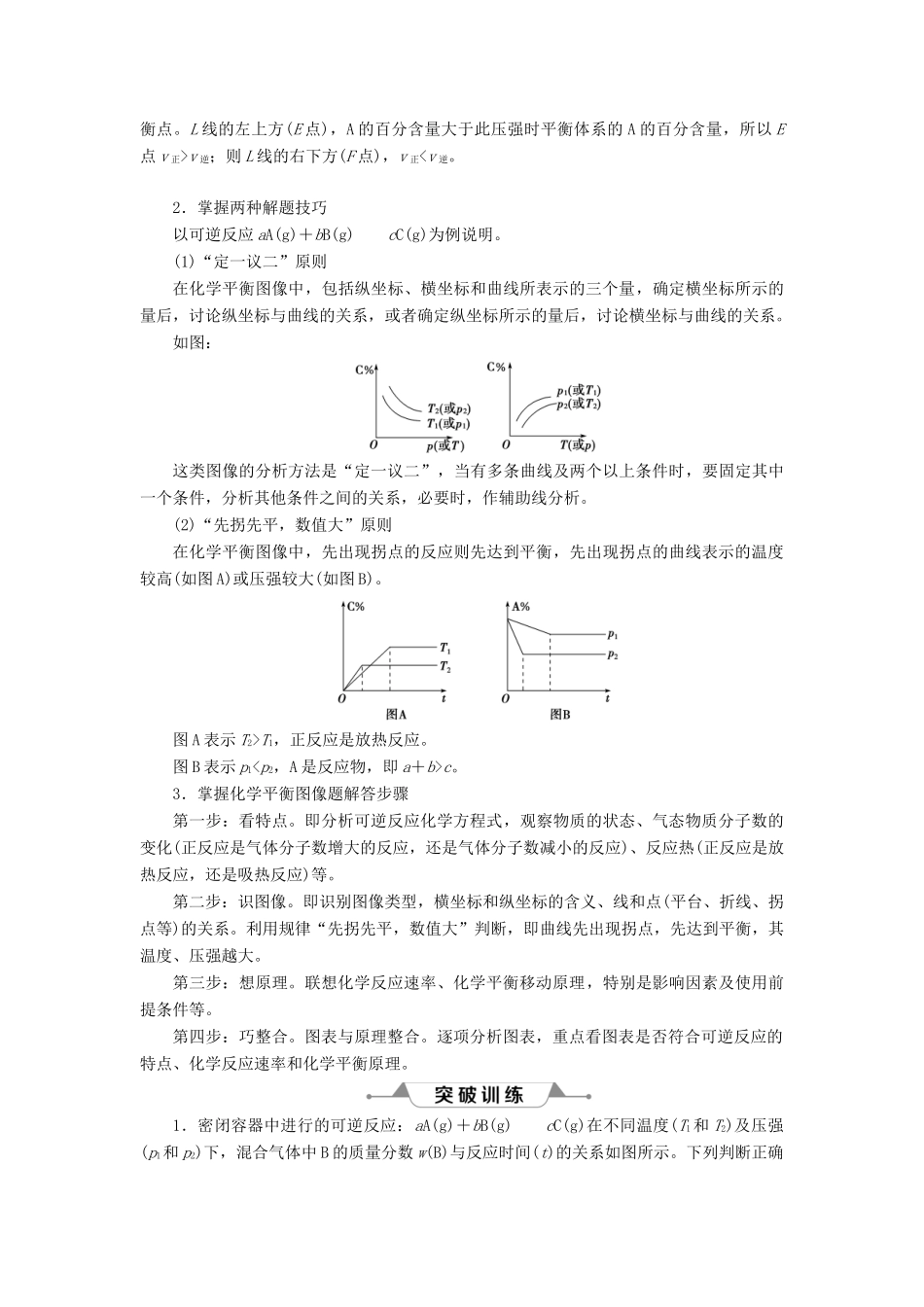

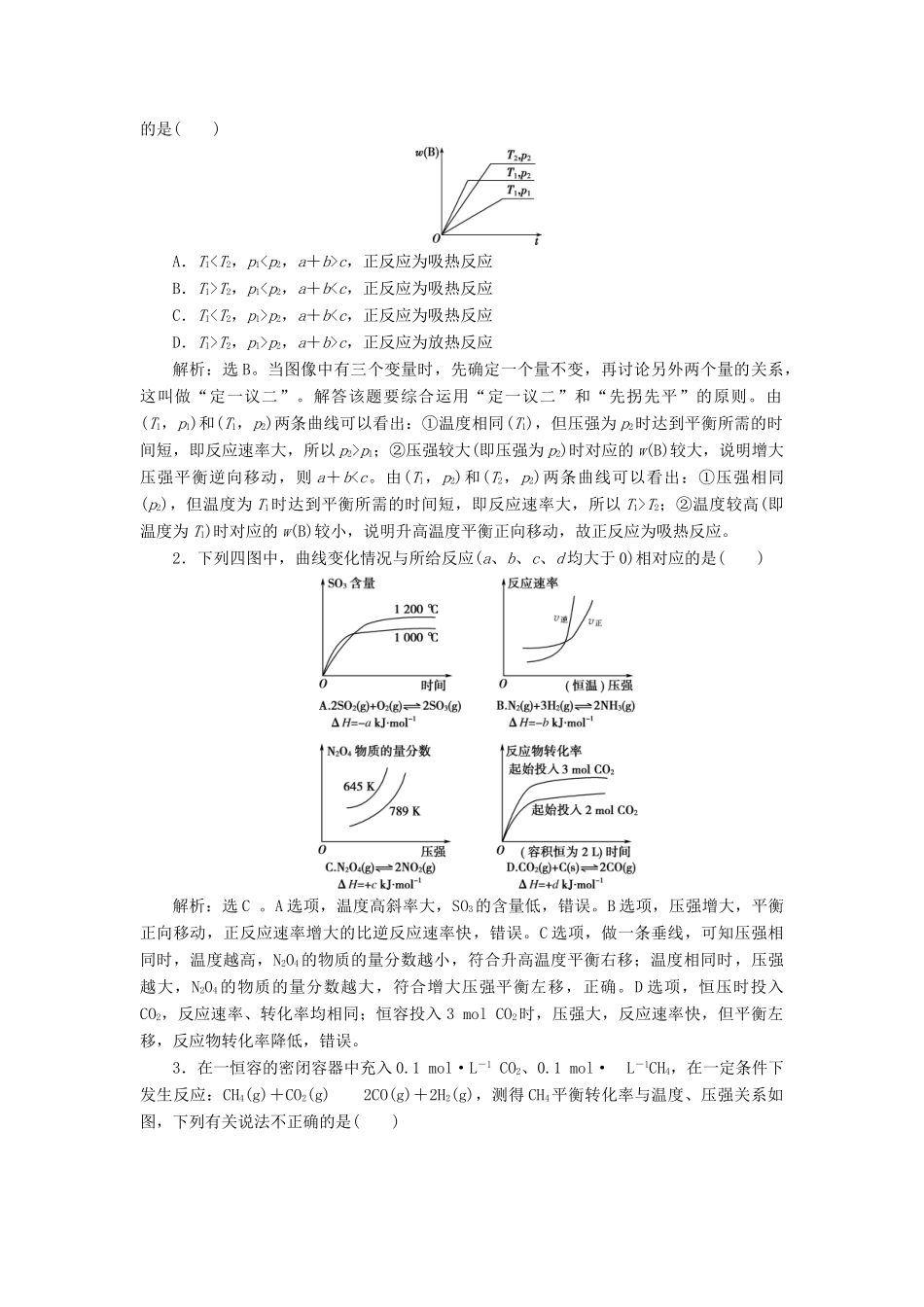

T1，正反应是放热反应。图B表示p1c。3．掌握化学平衡图像题解答步骤第一步：看特点。即分析可逆反应化学方程式，观察物质的状态、气态物质分子数的变化(正反应是气体分子数增大的反应，还是气体分子数减小的反应)、反应热(正反应是放热反应，还是吸热反应)等。第二步：识图像。即识别图像类型，横坐标和纵坐标的含义、线和点(平台、折线、拐点等)的关系。利用规律“先拐先平，数值大”判断，即曲线先出现拐点，先达到平衡，其温度、压强越大。第三步：想原理。联想化学反应速率、化学平衡移动原理，特别是影响因素及使用前提条件等。第四步：巧整合。图表与原理整合。逐项分析图表，重点看图表是否符合可逆反应的特点、化学反应速率和化学平衡原理。1．密闭容器中进行的可逆反应：aA(g)＋bB(g)cC(g)在不同温度(T1和T2)及压强(p1和p2)下，混合气体中B的质量分数w(B)与反应时间(t)的关系如图所示。下列判断正确的是()A．T1c，正反应为吸热反应B．T1>T2，p1p2，a＋bT2，p1>p2，a＋b>c，正反应为放热反应解析：选B。当图像中有三个变量时，先确定一个量不变，再讨论另外两个量的关系，这叫做“定一议二”。解答该题要综合运用“定一议二”和“先拐先平”的原则。由(T1，p1)和(T1，p2)两条曲线可以看出：①温度相同(T1)，但压强为p2时达到平衡所需的时间短，即反应速率大，所以p2>p1；②压强较大(即压强为p2)时对应的w(B)较大，说明增大压强平衡逆向移动，则a＋bT2；②温度较高(即温度为T1)时对应的w(B)较小，说明升高温度平衡正向移动，故正反应为吸热反应。2．下列四图中，曲线变化情况与所给反应(a、b、c、d均大于0)相对应的是()解析：选C。A选项，温度高斜率大，SO3的含量低，错误。B选项，压强增大，平衡正向移动，正反应速率增大的比逆反应速率快，错误。C选项，做一条垂线，可知压强相同时，温度越高，N2O4的物质的量分数越小，符合升高温度平衡右移；温度相同时，压强越大，N2O4的物质的量分数越大，符合增大压强平衡左移，正确。D选项，恒压时投入CO2，反应速率、转化率均相同；恒容投入3molCO2时，压强大，反应速率快，但平衡左移，反应物转化率降低，错误。3．在一恒容的密闭容器中充入0.1mol·L－1CO2、0.1mol·L－1CH4，在一定条件下发生反应：CH4(g)＋CO2(g)2CO(g)＋2H2(g)，测得CH4平衡转化...
