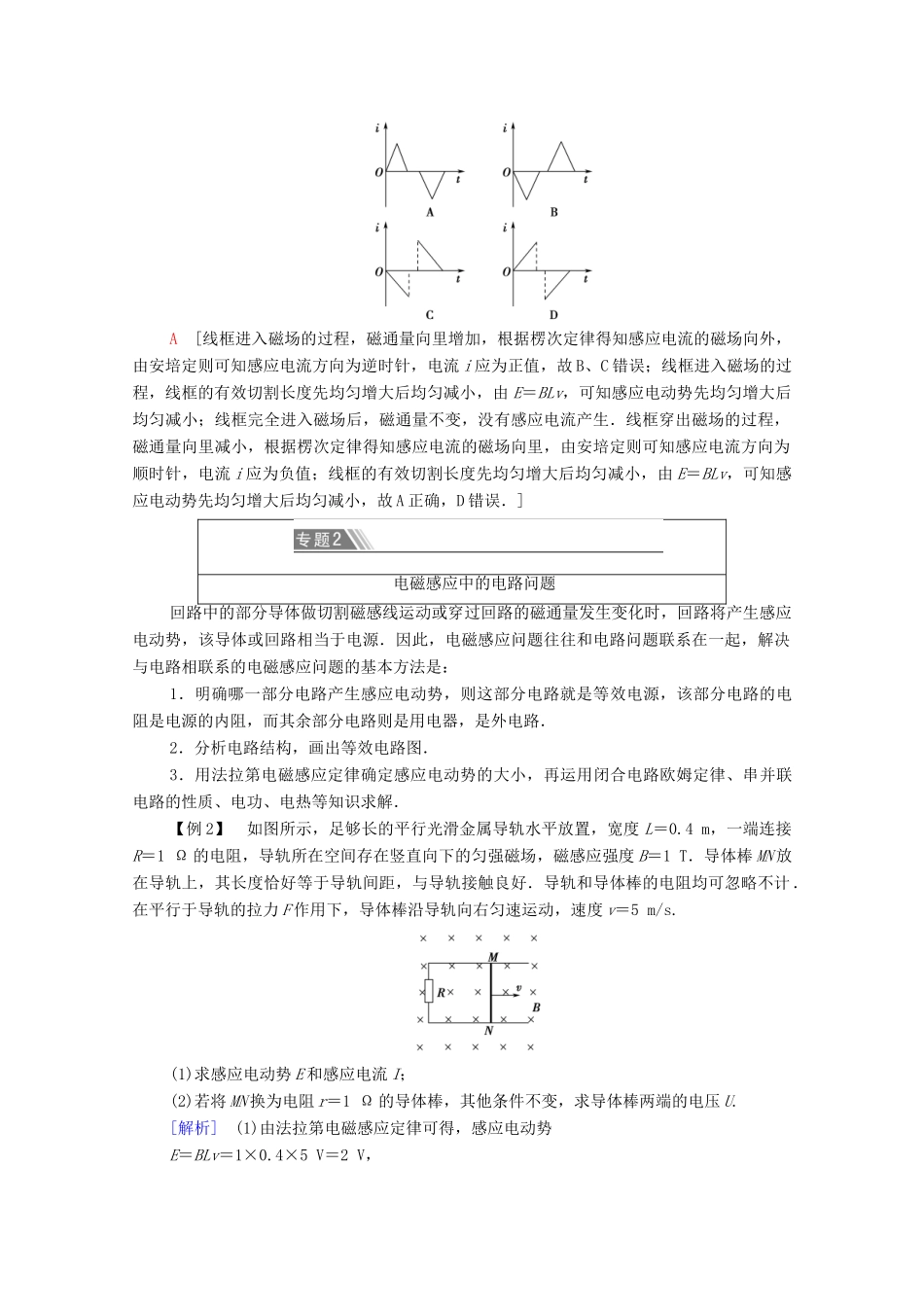

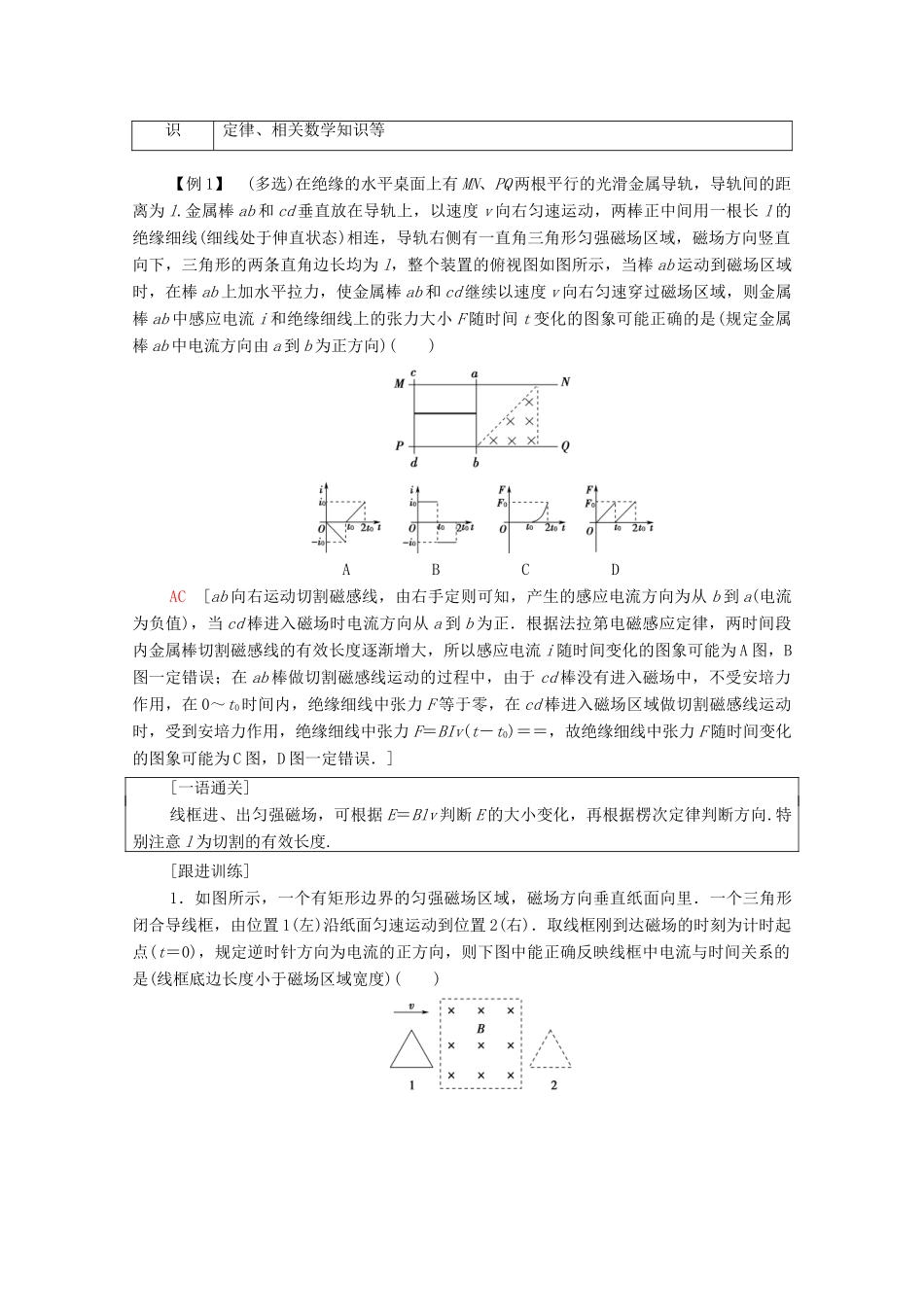

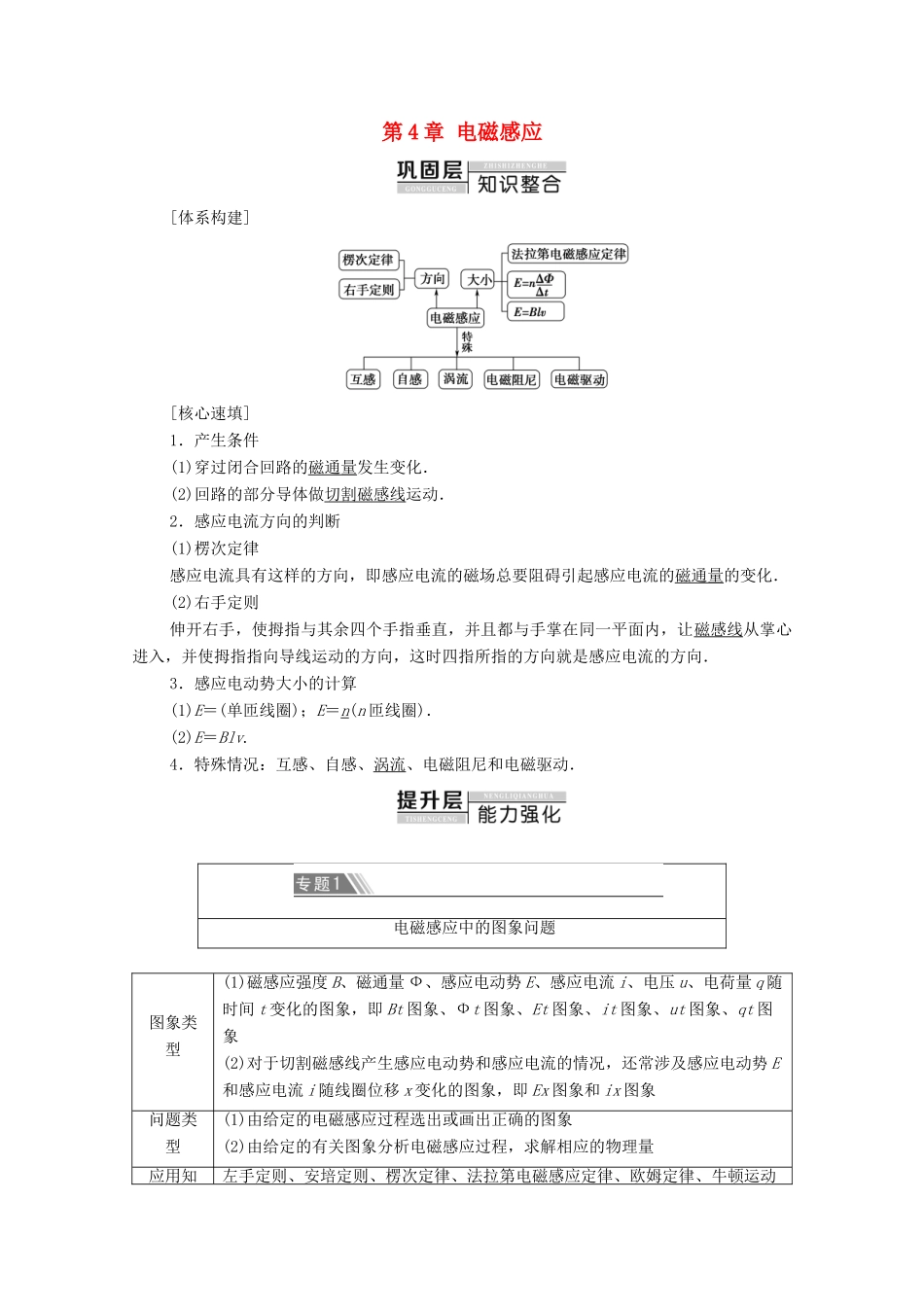

第4章电磁感应[体系构建][核心速填]1．产生条件(1)穿过闭合回路的磁通量发生变化．(2)回路的部分导体做切割磁感线运动．2．感应电流方向的判断(1)楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)右手定则伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内，让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．3．感应电动势大小的计算(1)E＝(单匝线圈)；E＝n(n匝线圈)．(2)E＝Blv.4．特殊情况：互感、自感、涡流、电磁阻尼和电磁驱动．电磁感应中的图象问题图象类型(1)磁感应强度B、磁通量Ф、感应电动势E、感应电流i、电压u、电荷量q随时间t变化的图象，即Bt图象、Фt图象、Et图象、it图象、ut图象、qt图象(2)对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E和感应电流i随线圈位移x变化的图象，即Ex图象和ix图象问题类型(1)由给定的电磁感应过程选出或画出正确的图象(2)由给定的有关图象分析电磁感应过程，求解相应的物理量应用知左手定则、安培定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动识定律、相关数学知识等【例1】(多选)在绝缘的水平桌面上有MN、PQ两根平行的光滑金属导轨，导轨间的距离为l.金属棒ab和cd垂直放在导轨上，以速度v向右匀速运动，两棒正中间用一根长l的绝缘细线(细线处于伸直状态)相连，导轨右侧有一直角三角形匀强磁场区域，磁场方向竖直向下，三角形的两条直角边长均为l，整个装置的俯视图如图所示，当棒ab运动到磁场区域时，在棒ab上加水平拉力，使金属棒ab和cd继续以速度v向右匀速穿过磁场区域，则金属棒ab中感应电流i和绝缘细线上的张力大小F随时间t变化的图象可能正确的是(规定金属棒ab中电流方向由a到b为正方向)()ABCDAC[ab向右运动切割磁感线，由右手定则可知，产生的感应电流方向为从b到a(电流为负值)，当cd棒进入磁场时电流方向从a到b为正．根据法拉第电磁感应定律，两时间段内金属棒切割磁感线的有效长度逐渐增大，所以感应电流i随时间变化的图象可能为A图，B图一定错误；在ab棒做切割磁感线运动的过程中，由于cd棒没有进入磁场中，不受安培力作用，在0～t0时间内，绝缘细线中张力F等于零，在cd棒进入磁场区域做切割磁感线运动时，受到安培力作用，绝缘细线中张力F＝BIv(t－t0)＝＝，故绝缘细线中张力F随时间变化的图象可能为C图，D图一定错误．][一语通关]线框进、出匀强磁场，可根据E＝Blv判断E的大小变化，再根据楞次定律判断方向.特别注意l为切割的有效长度.[跟进训练]1．如图所示，一个有矩形边界的匀强磁场区域，磁场方向垂直纸面向里．一个三角形闭合导线框，由位置1(左)沿纸面匀速运动到位置2(右)．取线框刚到达磁场的时刻为计时起点(t＝0)，规定逆时针方向为电流的正方向，则下图中能正确反映线框中电流与时间关系的是(线框底边长度小于磁场区域宽度)()A[线框进入磁场的过程，磁通量向里增加，根据楞次定律得知感应电流的磁场向外，由安培定则可知感应电流方向为逆时针，电流i应为正值，故B、C错误；线框进入磁场的过程，线框的有效切割长度先均匀增大后均匀减小，由E＝BLv，可知感应电动势先均匀增大后均匀减小；线框完全进入磁场后，磁通量不变，没有感应电流产生．线框穿出磁场的过程，磁通量向里减小，根据楞次定律得知感应电流的磁场向里，由安培定则可知感应电流方向为顺时针，电流i应为负值；线框的有效切割长度先均匀增大后均匀减小，由E＝BLv，可知感应电动势先均匀增大后均匀减小，故A正确，D错误．]电磁感应中的电路问题回路中的部分导体做切割磁感线运动或穿过回路的磁通量发生变化时，回路将产生感应电动势，该导体或回路相当于电源．因此，电磁感应问题往往和电路问题联系在一起，解决与电路相联系的电磁感应问题的基本方法是：1．明确哪一部分电路产生感应电动势，则这部分电路就是等效电源，该部分电路的电阻是电源的内阻，而其余部分电路则是用电器，是外电路．2．分析电路结构，画出等效电路图．3．用法拉第电磁感应定律确定感应电动势的大小，再运用闭合电路欧姆定律、串并联电路的性...
