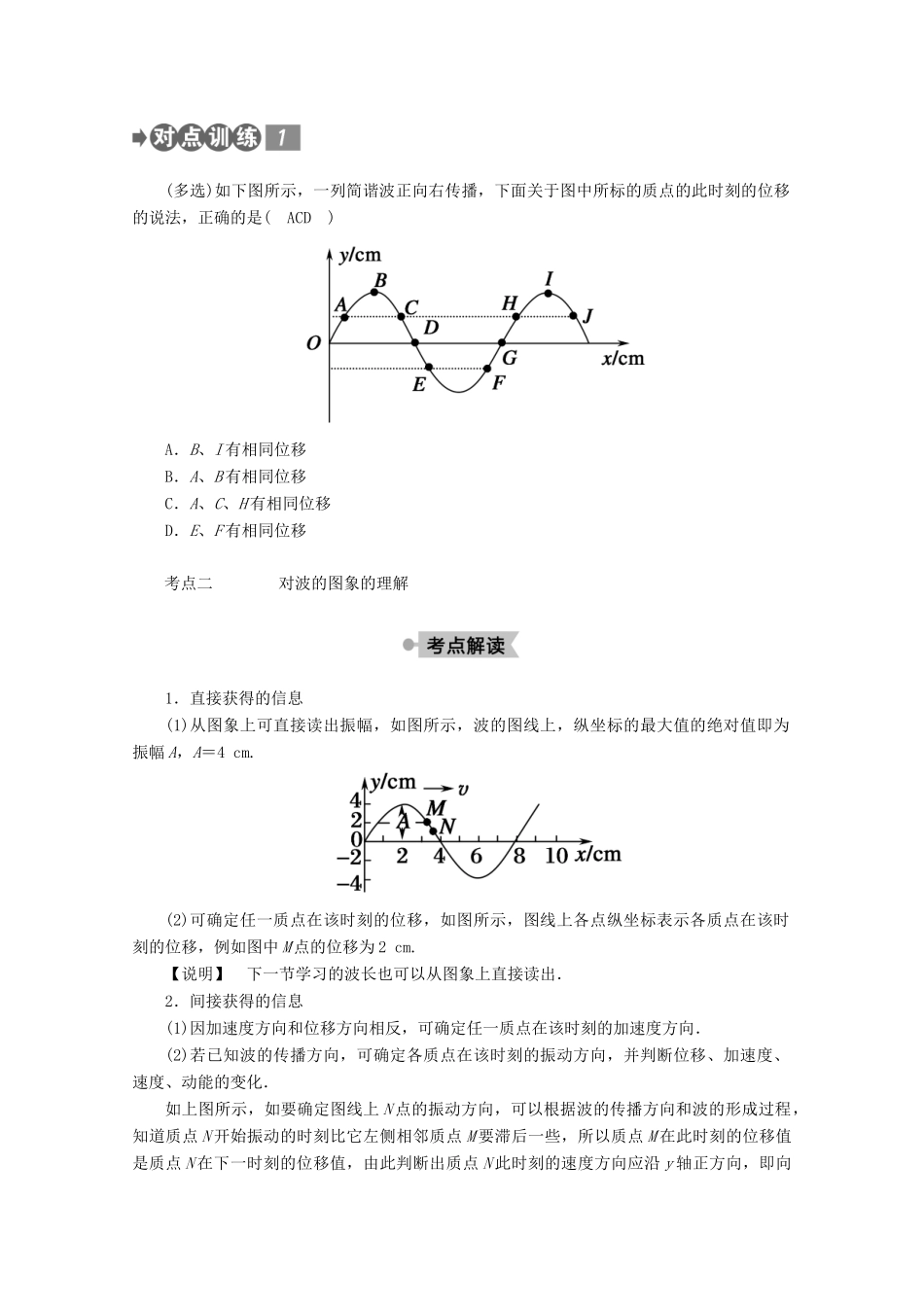

2波的图象一、波的图象1．波的图象的作法(1)建立坐标系：用横坐标x表示在波的传播方向上各质点的平衡位置，纵坐标y表示某一时刻各质点偏离平衡位置的位移．(2)选取正方向：选取质点振动的某一个方向为y轴正方向，x轴一般向右为正．(3)描点：把某一时刻所有质点的位移画在坐标系里．(4)连线：用一条平滑的曲线把坐标系中的各点连接起来就是这一时刻的波的图象．2．波的图象的特点(1)波的图象也称波形图，简称波形，如果波形是正弦曲线，这样的波叫做正弦波，也叫简谐波．(2)介质中有正弦波传播时，介质中的质点做简谐运动．二、波的图象与振动图象的比较1．波的图象表示介质中的“各个质点”在“某一时刻”的位移．2．振动图象表示介质中“某个质点”在“各个时刻”的位移．考点一波的图象1．图象的建立(1)波传播时各质点都在各自平衡位置附近振动，而且振动有先有后，某一时刻，各质点处于一定的位置，如果用各质点离开平衡位置的位移来表达它们所在的位置，就可以得到关于某时刻各质点位置情况的一条图线．(2)用横坐标x表示波的传播方向上各介质的平衡位置，纵坐标y表示某一时刻各个质点偏离平衡位置的位移，在xOy平面上，画出多个质点的平衡位置x与多个质点偏离平衡位置的位移y的各点(x，y)，用平滑的曲线把各点连接起来就得到了波的图象，如图所示．2．简谐波(1)定义：波源做简谐运动时，介质的各个质点随波源做简谐运动，所形成的波叫做简谐波．(2)简谐波的图象：正弦或余弦曲线．(3)简谐波是一种最基本、最简单的波，其他的波可以看做是由若干简谐波合成的．3．波的图象的特点(1)波的图象并不是实际运动的波形图，但某时刻横波的图象形状与波在该时刻的实际波形很相似，波形中的波峰对应波的图象中的位移正向最大值，波谷对应图象中位移负向最大值．波形中的平衡位置也对应图象中的平衡位置．(2)波的图象的周期性在波的传播过程中，各质点都在各自的平衡位置附近振动，不同时刻，质点的位移不同，则不同时刻，波的图象不同．质点振动位移做周期性变化，则波的图象也做周期性变化，经过一个周期，波的图象复原一次．相隔时间为周期整数倍的两个时刻，波形相同．(3)波的传播方向的双向性如果只知道波沿x轴传播，那么波的传播方向有可能沿x轴正向，也有可能沿x轴负向．4．物理意义描述在波的传播方向上的介质中的各质点在某一时刻离开平衡位置的位移．【例1】关于波的图象的物理意义，下列说法正确的是()A．表示某一时刻某一质点的位移B．表示某一时刻各个质点的位移C．表示各个时刻某一质点的位移D．表示各个时刻各个质点的位移【解析】波的图象是用来描述介质中不同质点在某一时刻所在位置相对平衡位置的位移，故B选项正确．【答案】B(多选)如下图所示，一列简谐波正向右传播，下面关于图中所标的质点的此时刻的位移的说法，正确的是(ACD)A．B、I有相同位移B．A、B有相同位移C．A、C、H有相同位移D．E、F有相同位移考点二对波的图象的理解1．直接获得的信息(1)从图象上可直接读出振幅，如图所示，波的图线上，纵坐标的最大值的绝对值即为振幅A，A＝4cm.(2)可确定任一质点在该时刻的位移，如图所示，图线上各点纵坐标表示各质点在该时刻的位移，例如图中M点的位移为2cm.【说明】下一节学习的波长也可以从图象上直接读出．2．间接获得的信息(1)因加速度方向和位移方向相反，可确定任一质点在该时刻的加速度方向．(2)若已知波的传播方向，可确定各质点在该时刻的振动方向，并判断位移、加速度、速度、动能的变化．如上图所示，如要确定图线上N点的振动方向，可以根据波的传播方向和波的形成过程，知道质点N开始振动的时刻比它左侧相邻质点M要滞后一些，所以质点M在此时刻的位移值是质点N在下一时刻的位移值，由此判断出质点N此时刻的速度方向应沿y轴正方向，即向上振动．如果这列波的传播方向改为自右向左，则质点M开始振动的时刻比它右侧相邻质点N要滞后一些，所以质点N此时刻的位移值将是质点M在晚些时刻的位移值，由此判断出质点M此时刻的速度方向应沿y轴负方向，即向下振动．总之，利用波的传播方向确定质点的运动方向的方法是要抓住波动的成因，即先振动的质点(即相邻两点中...
