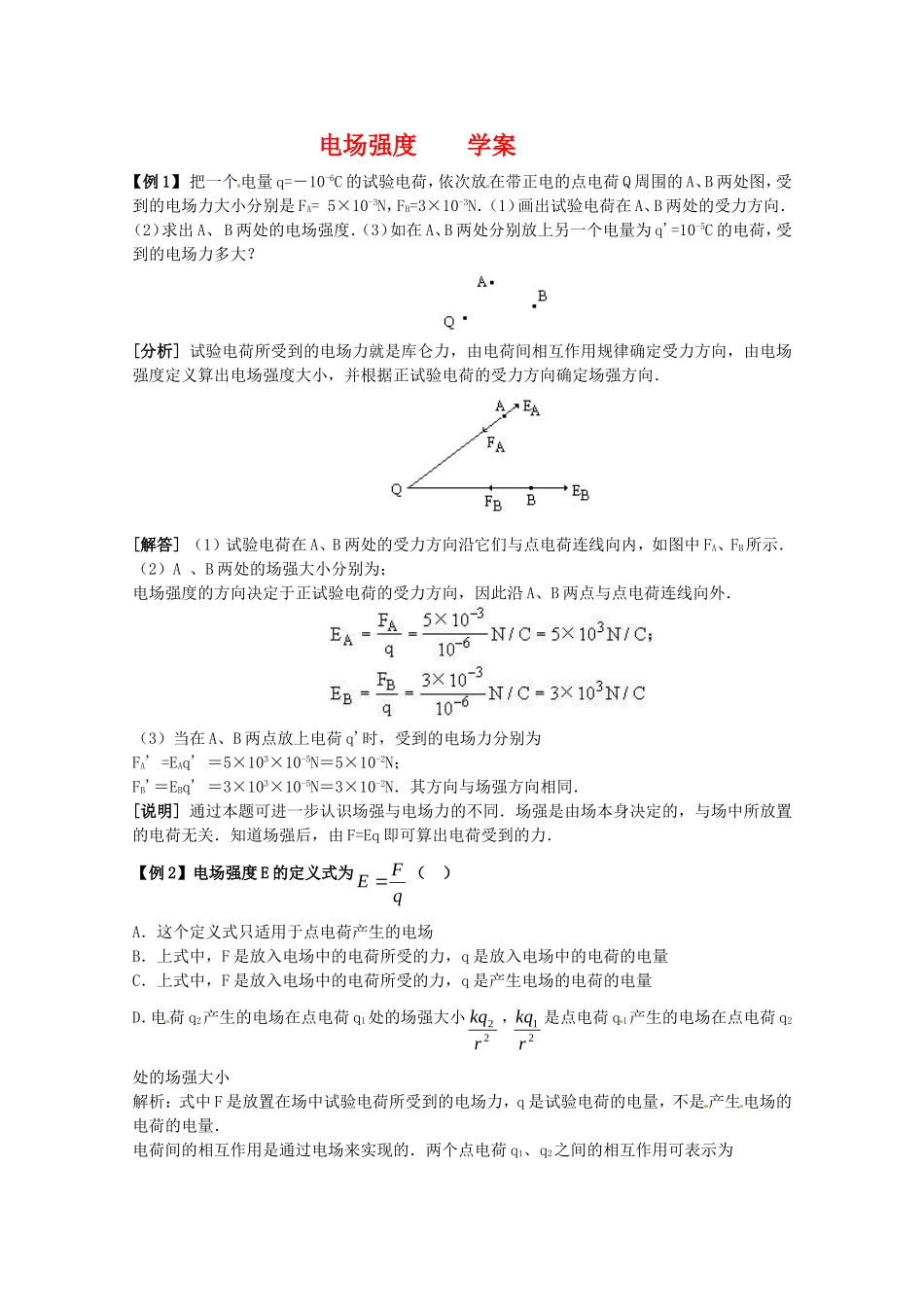

电场强度学案【例1】把一个电量q=－10-6C的试验电荷，依次放在带正电的点电荷Q周围的A、B两处图，受到的电场力大小分别是FA=5×10-3N，FB=3×10-3N．（1）画出试验电荷在A、B两处的受力方向．（2）求出A、B两处的电场强度．（3）如在A、B两处分别放上另一个电量为q'=10-5C的电荷，受到的电场力多大？[分析]试验电荷所受到的电场力就是库仑力，由电荷间相互作用规律确定受力方向，由电场强度定义算出电场强度大小，并根据正试验电荷的受力方向确定场强方向．[解答]（1）试验电荷在A、B两处的受力方向沿它们与点电荷连线向内，如图中FA、FB所示．（2）A、B两处的场强大小分别为；电场强度的方向决定于正试验电荷的受力方向，因此沿A、B两点与点电荷连线向外．（3）当在A、B两点放上电荷q'时，受到的电场力分别为FA'=EAq'＝5×103×10-5N＝5×10-2N；FB'＝EBq'＝3×103×10-5N＝3×10-2N．其方向与场强方向相同．[说明]通过本题可进一步认识场强与电场力的不同．场强是由场本身决定的，与场中所放置的电荷无关．知道场强后，由F=Eq即可算出电荷受到的力．【例2】电场强度E的定义式为qFE（）A．这个定义式只适用于点电荷产生的电场B．上式中，F是放入电场中的电荷所受的力，q是放入电场中的电荷的电量C．上式中，F是放入电场中的电荷所受的力，q是产生电场的电荷的电量D．电荷q2产生的电场在点电荷q1处的场强大小22rkq，21rkq是点电荷q1产生的电场在点电荷q2处的场强大小解析：式中F是放置在场中试验电荷所受到的电场力，q是试验电荷的电量，不是产生电场的电荷的电量．电荷间的相互作用是通过电场来实现的．两个点电荷q1、q2之间的相互作用可表示为可见，电荷间的库仑力就是电场力，库仑定律可表示为式中E1就是点电荷q1在q2处的电场强度，E2就是点电荷q2在q1处的电场强度．[答]B、D．[说明]根据电场强度的定义式，结合库仑定律，可得出点电荷Q在真空中的场强公式，即【例3】如图中带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用EA、EB表示A、B两处的场强大小，则[]A．A、B两点的场强方向相同B．电场线从A指向B，所以EA＞EBC．A、B同在一条电场线上，且电场线是直线，所以EA=EBD．不知A、B附近的电场线分布状况，EA、EB的大小不能确定[分析]根据电场线的物理意义，线上各点的切线方向表示该点的场强方向．因题中的电场线是直线．所以A、B两点的场强方向相同，都沿着电场线向右因为电场线的疏密程度反映了场强的大小，但由于题中仅画出一条电场线，不知道A、B附近电场线的分布状态，所以无法肯定EA＞EB或EA=EB[答]A、D．【例4】在真空中有一个点电荷，在它周围跟Q一直线上有A、B两点，相距d=12cm，已知A点和B点的场强大小之比4BAEE.试求场源电荷Q在该直线上的位置。[解]设场源电荷Q离A点距离为r1，离B点距离为r2，根据点电荷场强公式和题设条件，由下式：满足上述距离条件的场源位置可以有两种情况，如图1所示．因此，可以有两解：也就是说，当场源电荷Q在AB连线中间时，应距A为4cm处；当场源电荷Q在AB连线的A点外侧时，应距A为12cm．[说明]题中把场源电荷局限于跟A、B在同一直线上．如果没有此限，Q可以在A、B同一平面内移动，可以A为原点建立平面直角坐标．设场源电荷的位置坐标为（x，y），它与A、B两点相距分别为r1、r2，如图2所示．∴（d－x）2+y2=4（x2+y2），整理得3x2+2dx+3y2=d2，由此可见，场源电荷的轨迹是一个圆，圆心坐标是=8cm．上面场源电荷与A、B在同一直线上的解，仅是它的一个特例，如图3中P1、P2所示．【例5】在场强为E、方向竖直向下的匀强电场中，有两个质量均为m的带电小球A和B，电量分别为+2q和－q，两小球间用长为l的绝缘细线连接，并用绝缘细线悬挂在O点，如图1所示．平衡时，细线对悬点的作用力多大？[分析]细线对悬点的作用力大小等于悬线对上面一个小球A的作用力．可以隔离每个小球，通过受力分析，由力平衡条件求得．[解]设上、下两细线的拉力分别为T1、T2，以两小球为研究对象，作受力分析：A球受到向上的悬线拉力T1，向下的重力mg、细线拉力T2，库仑力Fc，电场力FE1；B球受到向上的细线拉力T2'，库仑力F'，电场力FE2，向下的重力m...
