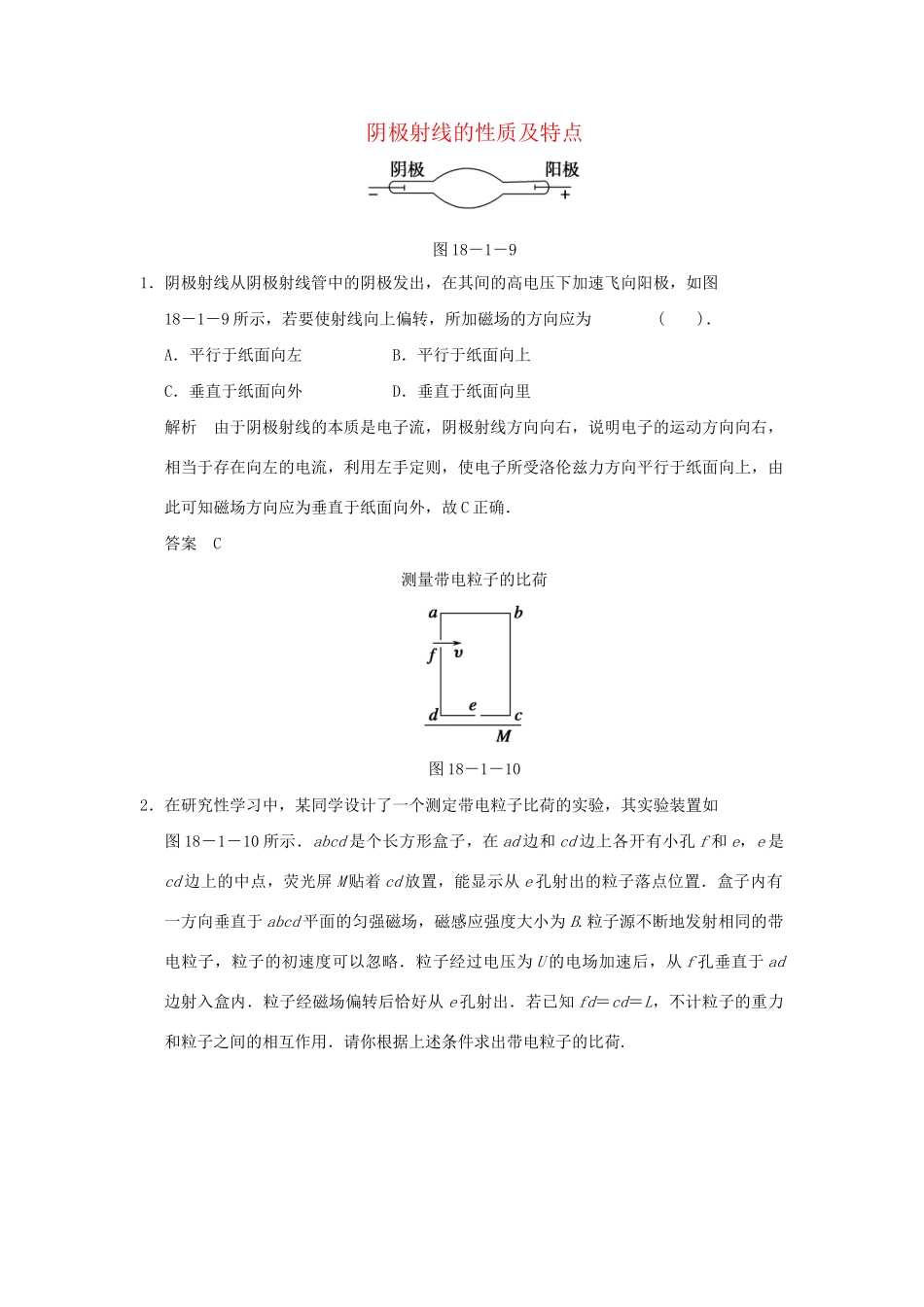

阴极射线的性质及特点图18－1－91．阴极射线从阴极射线管中的阴极发出，在其间的高电压下加速飞向阳极，如图18－1－9所示，若要使射线向上偏转，所加磁场的方向应为()．A．平行于纸面向左B．平行于纸面向上C．垂直于纸面向外D．垂直于纸面向里解析由于阴极射线的本质是电子流，阴极射线方向向右，说明电子的运动方向向右，相当于存在向左的电流，利用左手定则，使电子所受洛伦兹力方向平行于纸面向上，由此可知磁场方向应为垂直于纸面向外，故C正确．答案C测量带电粒子的比荷图18－1－102．在研究性学习中，某同学设计了一个测定带电粒子比荷的实验，其实验装置如图18－1－10所示．abcd是个长方形盒子，在ad边和cd边上各开有小孔f和e，e是cd边上的中点，荧光屏M贴着cd放置，能显示从e孔射出的粒子落点位置．盒子内有一方向垂直于abcd平面的匀强磁场，磁感应强度大小为B.粒子源不断地发射相同的带电粒子，粒子的初速度可以忽略．粒子经过电压为U的电场加速后，从f孔垂直于ad边射入盒内．粒子经磁场偏转后恰好从e孔射出．若已知fd＝cd＝L，不计粒子的重力和粒子之间的相互作用．请你根据上述条件求出带电粒子的比荷.解析带电粒子进入电场，经电场加速．根据动能定理qU＝mv2，得v＝.粒子进入磁场后做匀速圆周运动，轨迹如图所示．设圆周半径为R，在三角形Ode中，有(L－R)2＋＝R2整理得：R＝L洛伦兹力充当向心力：qvB＝m联立上述方程，解得＝.
