高考物理一轮复习 第1课时磁场及磁场对电流的作用练习 人教大纲版 VIP免费

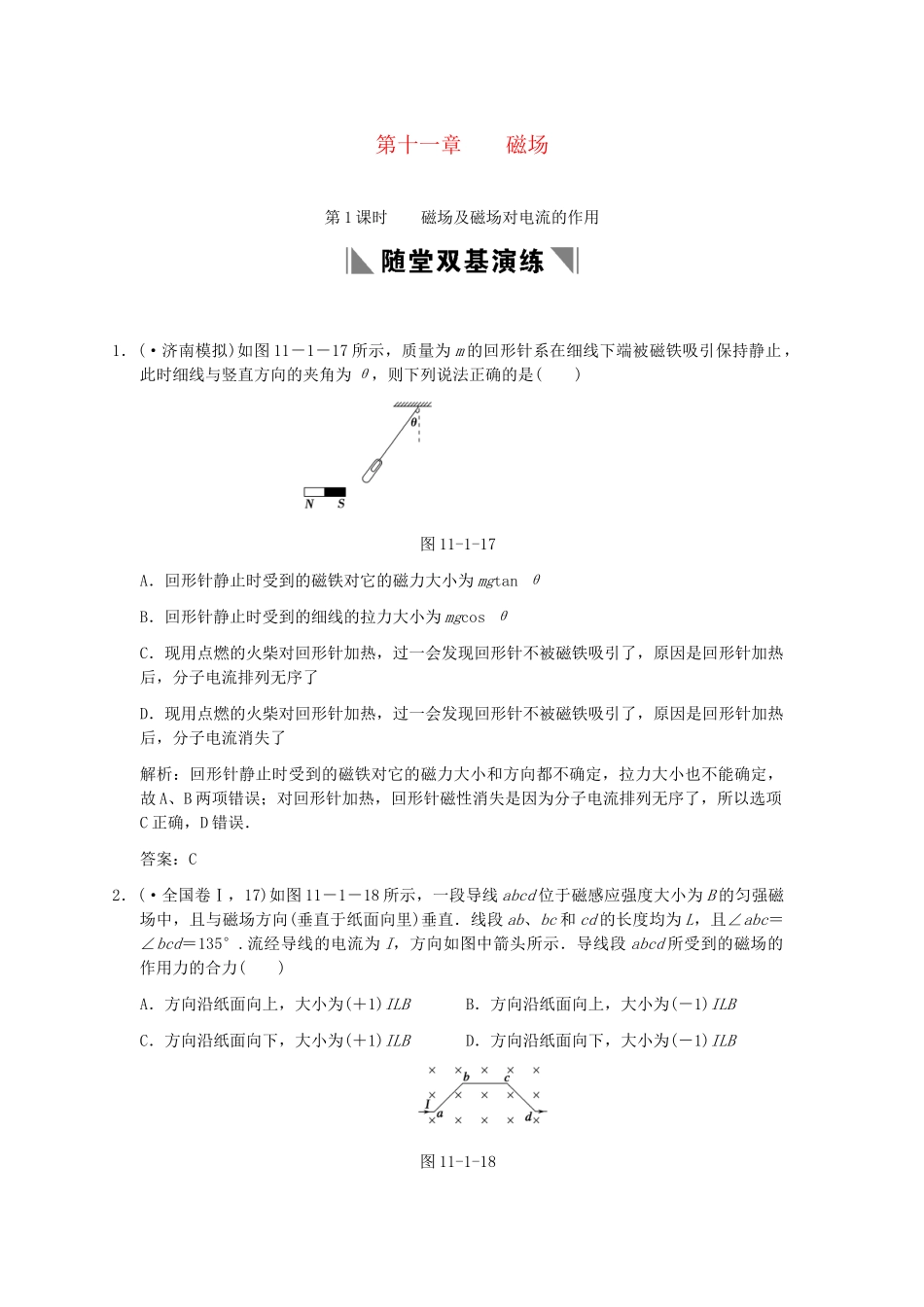

第十一章磁场第1课时磁场及磁场对电流的作用1．(·济南模拟)如图11－1－17所示，质量为m的回形针系在细线下端被磁铁吸引保持静止，此时细线与竖直方向的夹角为θ，则下列说法正确的是()图11-1-17A．回形针静止时受到的磁铁对它的磁力大小为mgtanθB．回形针静止时受到的细线的拉力大小为mgcosθC．现用点燃的火柴对回形针加热，过一会发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流排列无序了D．现用点燃的火柴对回形针加热，过一会发现回形针不被磁铁吸引了，原因是回形针加热后，分子电流消失了解析：回形针静止时受到的磁铁对它的磁力大小和方向都不确定，拉力大小也不能确定，故A、B两项错误；对回形针加热，回形针磁性消失是因为分子电流排列无序了，所以选项C正确，D错误．答案：C2．(·全国卷Ⅰ，17)如图11－1－18所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()A．方向沿纸面向上，大小为(＋1)ILBB．方向沿纸面向上，大小为(－1)ILBC．方向沿纸面向下，大小为(＋1)ILBD．方向沿纸面向下，大小为(－1)ILB图11-1-18解析：将导线分为三段直导线，根据左手定则分别判断出安培力的大小，根据F＝BIL计算出安培力的大小，再求合力．导线所受合力F＝BIL＋2BILsin45°＝(＋1)ILB.答案：A图11-1-193．(·上海模拟)如图11－1－19所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流强度与时间成正比，即I＝kt，其中k为恒量．若金属棒与导轨始终垂直，则如图所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是()解析：当Ff＝μBIL＝μBLktmg时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：Ff＝μBLkt；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：Ff＝mg，故选项C正确．答案：C图11-1-204．如图11－1－20所示，平行于纸面水平向右的匀强磁场，磁感应强度B1＝1T．位于纸面内的细直导线，长L＝1m，通有I＝1A的恒定电流．当导线与B1成60°夹角时，发现其受到的安培力为零．则该区域同时存在的另一匀强磁场的磁感应强度B2的可能值为()A.TB.TC．1TD.T解析：若B2与B1反向，则B2＝B1＝1T.若合磁场不为零，则合磁场方向应与电流I平行，如右图所示，由图可知B2的最小值为：B2min＝B1sin60°＝T.可见选项B、D均正确．答案：BCD图11-1-215.如图11－1－21所示为一电流表的原理示意图．质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连，绝缘弹簧劲度系数为k.在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外．与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于.当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合：当MN中有电流通过时，指针示数可表示电流强度．(1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g)(2)若要电流表正常工作，MN的哪一端应与电源正极相接？(3)若k＝2.0N/m，＝0.20m，＝0.050m，B＝0.20T，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)(4)若将量程扩大2倍，磁感应强度应变为多大？解析：(1)设当电流表示数为零时，弹簧的伸长量为Δx，则有mg＝kΔx，①由①式得：Δx＝.②(2)为使电流表正常工作，作用于通有电流的金属棒MN的安培力必须向下，因此M端应接正极．(3)设电流表满偏时通过MN间电流强度为Im，则有BIm＋mg＝k(＋Δx)，③联立②③并代入数据得Im＝2.5A．④(4)设量程扩大后，磁感应强度变为B′，则有2B′Im＋mg＝k(＋Δx)．⑤由①⑤式得：B′＝.⑥代入数据得：B′＝0.10T.答案：(1)(2)M端(3)2.5A(4)0.10T1．(·广东六校联考)一段长0.2m，通过2.5A电流的直导线，关于在磁感应强度为B的匀强磁场中所受安培力F的情况，正确的是()A．如果B＝2T，F一定是1NB．如果F＝0，B也一定为零C．如果B＝4T...
