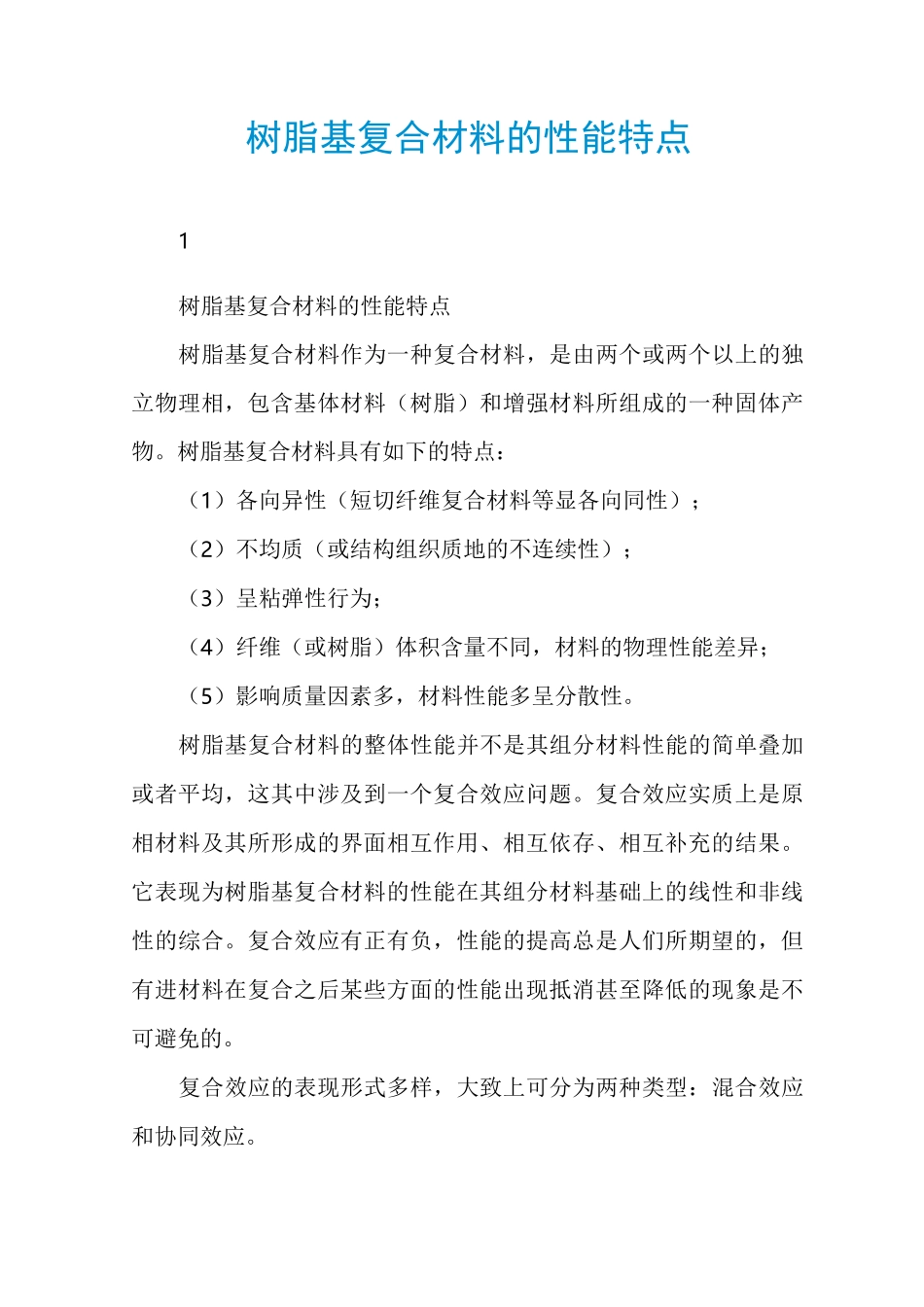

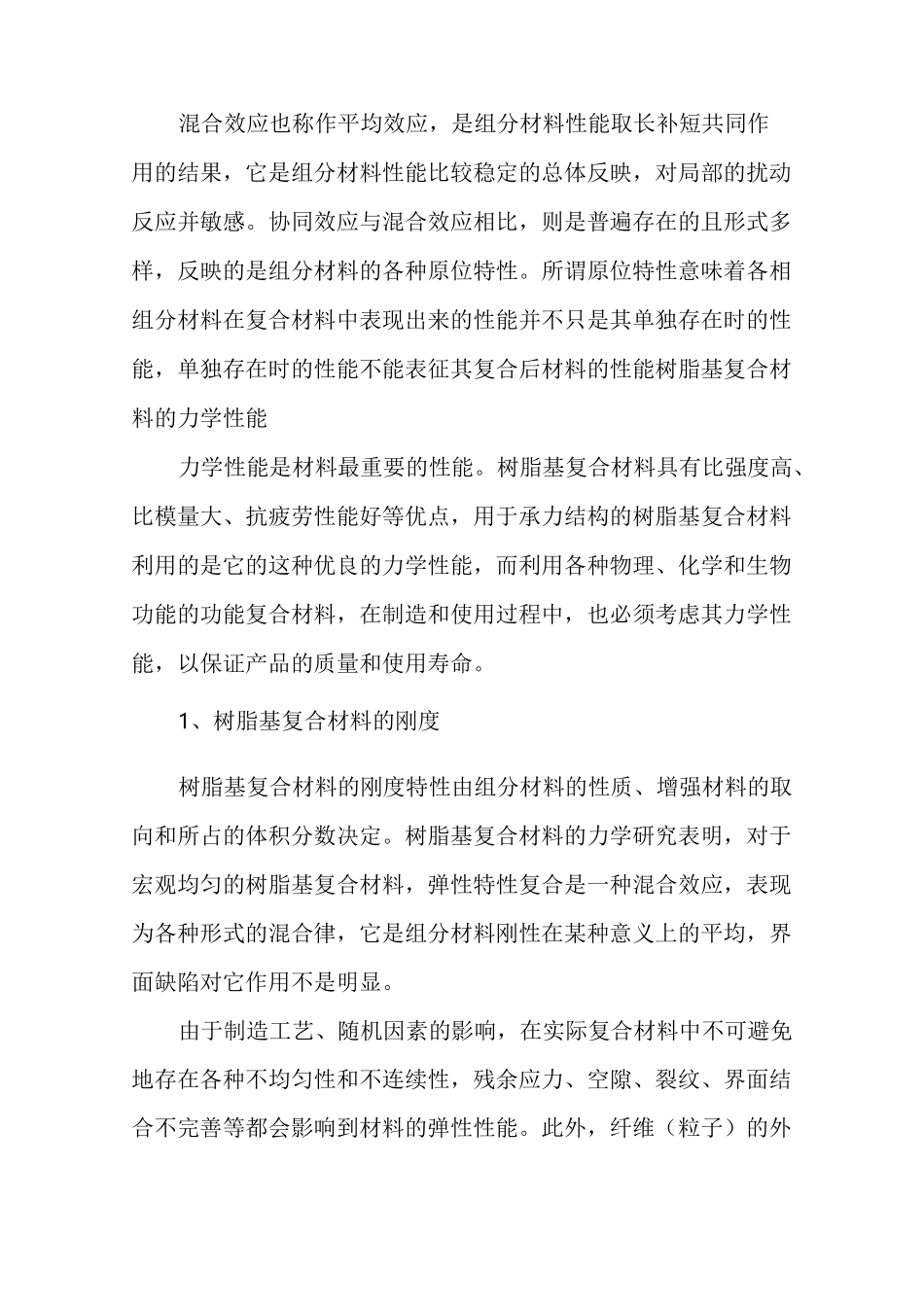

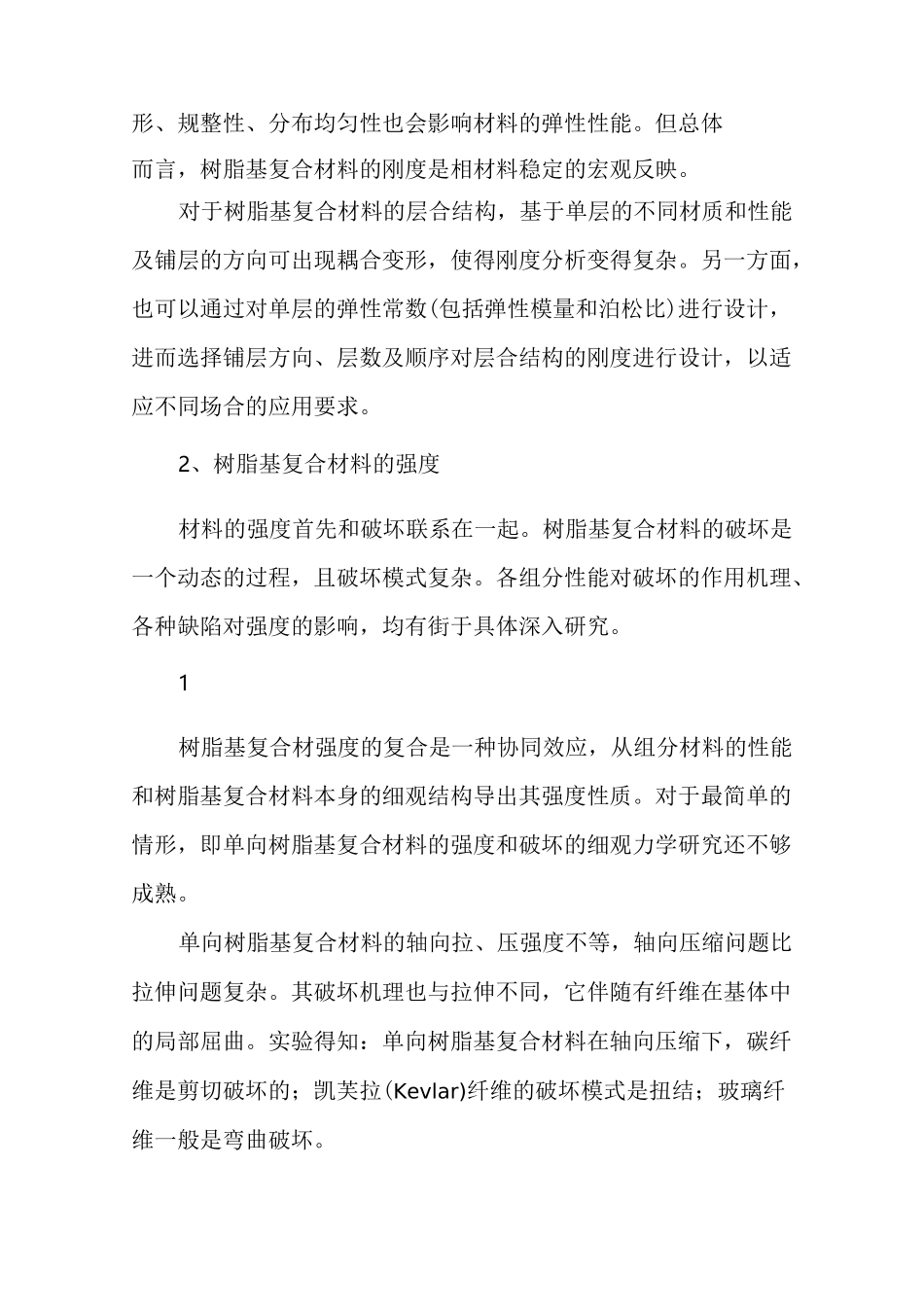

树脂基复合材料的性能特点1树脂基复合材料的性能特点树脂基复合材料作为一种复合材料，是由两个或两个以上的独立物理相，包含基体材料（树脂）和增强材料所组成的一种固体产物。树脂基复合材料具有如下的特点：（1）各向异性（短切纤维复合材料等显各向同性）；（2）不均质（或结构组织质地的不连续性）；（3）呈粘弹性行为；（4）纤维（或树脂）体积含量不同，材料的物理性能差异；（5）影响质量因素多，材料性能多呈分散性。树脂基复合材料的整体性能并不是其组分材料性能的简单叠加或者平均，这其中涉及到一个复合效应问题。复合效应实质上是原相材料及其所形成的界面相互作用、相互依存、相互补充的结果。它表现为树脂基复合材料的性能在其组分材料基础上的线性和非线性的综合。复合效应有正有负，性能的提高总是人们所期望的，但有进材料在复合之后某些方面的性能出现抵消甚至降低的现象是不可避免的。复合效应的表现形式多样，大致上可分为两种类型：混合效应和协同效应。混合效应也称作平均效应，是组分材料性能取长补短共同作用的结果，它是组分材料性能比较稳定的总体反映，对局部的扰动反应并敏感。协同效应与混合效应相比，则是普遍存在的且形式多样，反映的是组分材料的各种原位特性。所谓原位特性意味着各相组分材料在复合材料中表现出来的性能并不只是其单独存在时的性能，单独存在时的性能不能表征其复合后材料的性能树脂基复合材料的力学性能力学性能是材料最重要的性能。树脂基复合材料具有比强度高、比模量大、抗疲劳性能好等优点，用于承力结构的树脂基复合材料利用的是它的这种优良的力学性能，而利用各种物理、化学和生物功能的功能复合材料，在制造和使用过程中，也必须考虑其力学性能，以保证产品的质量和使用寿命。1、树脂基复合材料的刚度树脂基复合材料的刚度特性由组分材料的性质、增强材料的取向和所占的体积分数决定。树脂基复合材料的力学研究表明，对于宏观均匀的树脂基复合材料，弹性特性复合是一种混合效应，表现为各种形式的混合律，它是组分材料刚性在某种意义上的平均，界面缺陷对它作用不是明显。由于制造工艺、随机因素的影响，在实际复合材料中不可避免地存在各种不均匀性和不连续性，残余应力、空隙、裂纹、界面结合不完善等都会影响到材料的弹性性能。此外，纤维（粒子）的外形、规整性、分布均匀性也会影响材料的弹性性能。但总体而言，树脂基复合材料的刚度是相材料稳定的宏观反映。对于树脂基复合材料的层合结构，基于单层的不同材质和性能及铺层的方向可出现耦合变形，使得刚度分析变得复杂。另一方面，也可以通过对单层的弹性常数(包括弹性模量和泊松比)进行设计，进而选择铺层方向、层数及顺序对层合结构的刚度进行设计，以适应不同场合的应用要求。2、树脂基复合材料的强度材料的强度首先和破坏联系在一起。树脂基复合材料的破坏是一个动态的过程，且破坏模式复杂。各组分性能对破坏的作用机理、各种缺陷对强度的影响，均有街于具体深入研究。1树脂基复合材强度的复合是一种协同效应，从组分材料的性能和树脂基复合材料本身的细观结构导出其强度性质。对于最简单的情形，即单向树脂基复合材料的强度和破坏的细观力学研究还不够成熟。单向树脂基复合材料的轴向拉、压强度不等，轴向压缩问题比拉伸问题复杂。其破坏机理也与拉伸不同，它伴随有纤维在基体中的局部屈曲。实验得知：单向树脂基复合材料在轴向压缩下，碳纤维是剪切破坏的；凯芙拉(Kevlar)纤维的破坏模式是扭结；玻璃纤维一般是弯曲破坏。单向树脂基复合材料的横向拉伸强度和压缩强度也不同。实验表明，横向压缩强度是横向拉伸强度的4~7倍。横向拉伸的破坏模式是基体和界面破坏，也可能伴随有纤维横向拉裂；横向压缩的破坏是因基体破坏所致，大体沿45°斜面剪坏，有时伴随界面破坏和纤维压碎。单向树脂基复合材料的面内剪切破坏是由基体和界面剪切所致，这些强度数值的估算都需依靠实验。杂乱短纤维增强树脂基复合材料尽管不具备单向树脂基复合材料轴向上的高强度，但在横向拉、压性能方面要比单向树脂基复合材料好得多，在破坏机理方面具有自己的特点：编织纤维增强树脂...
