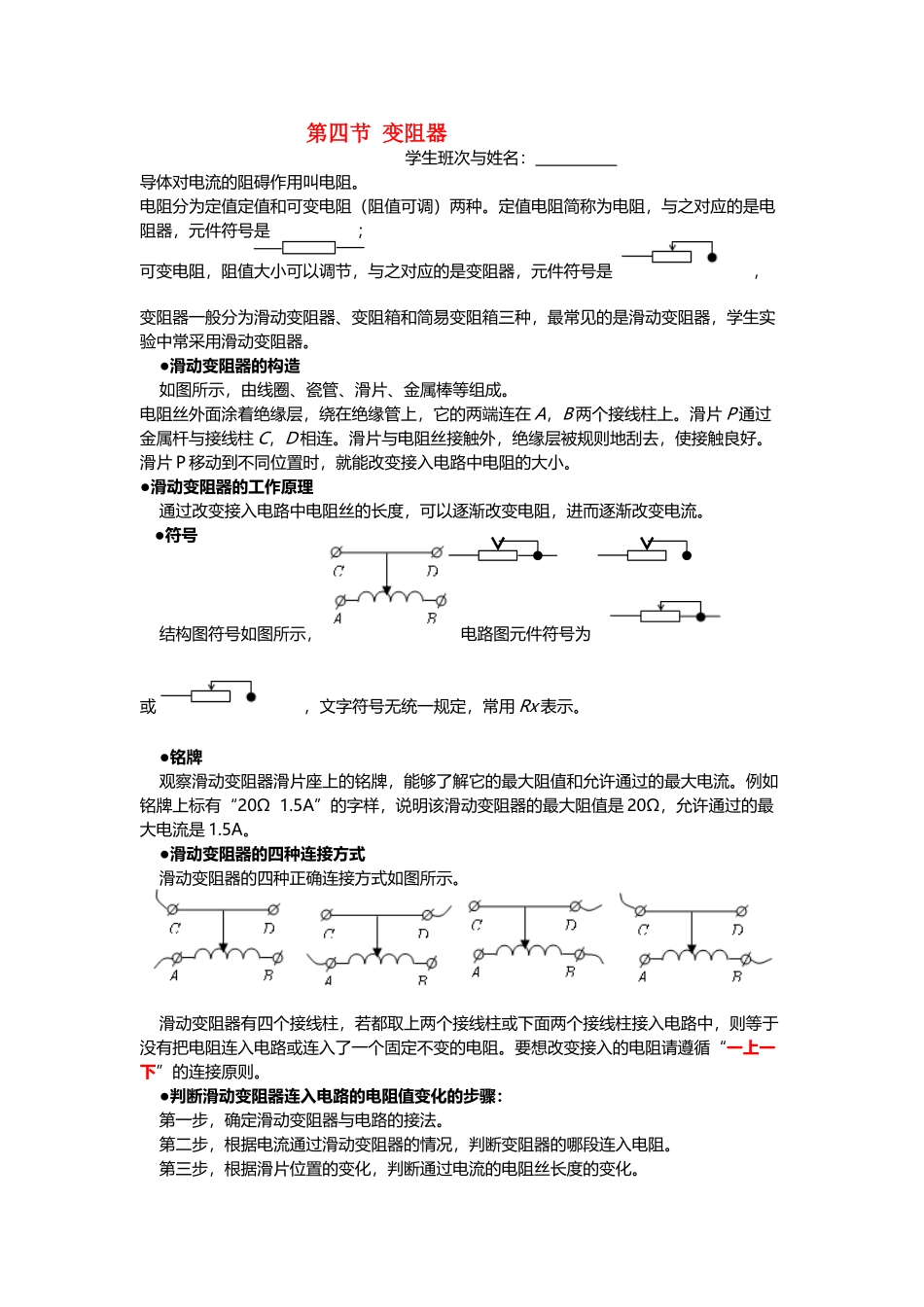

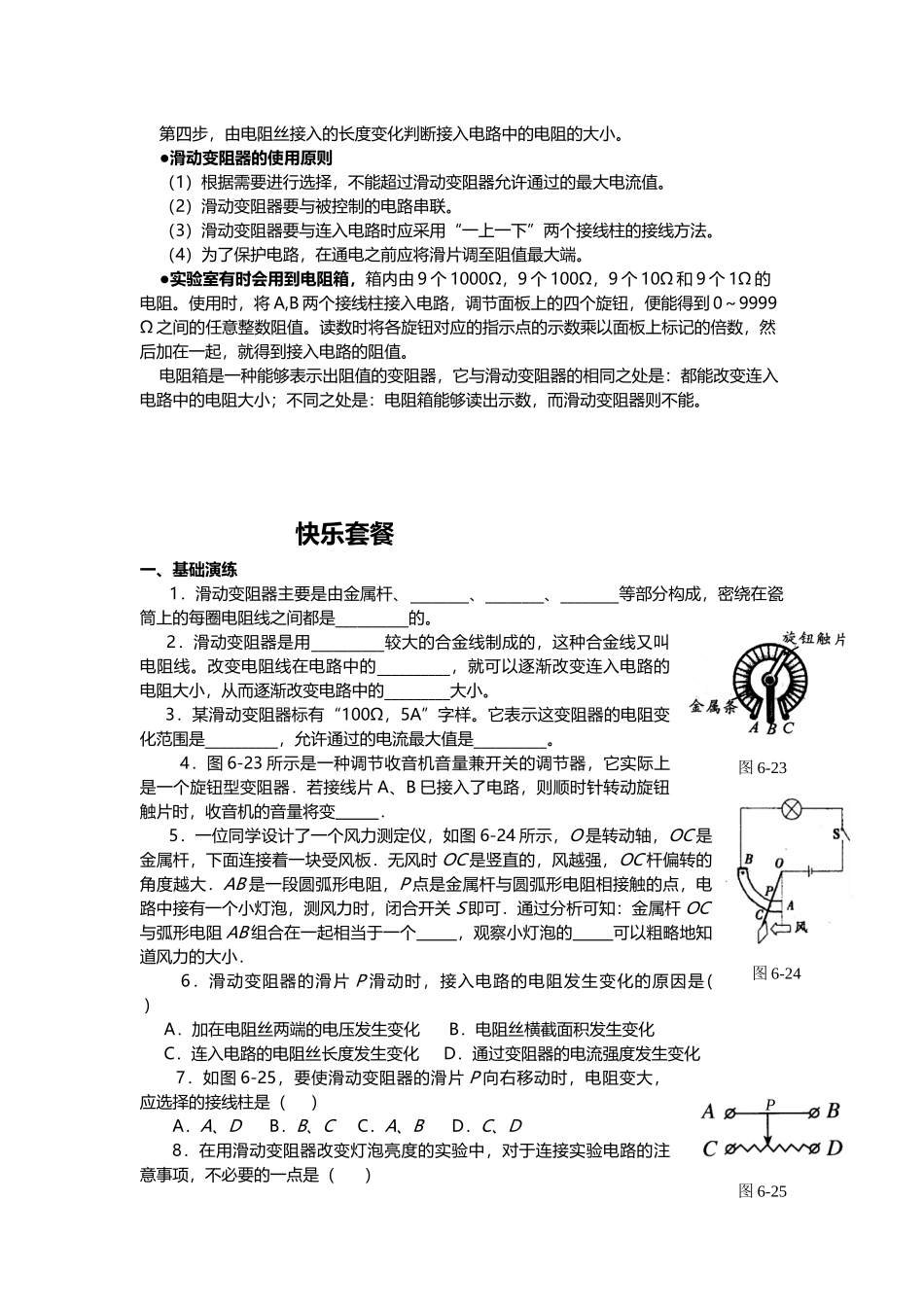

第四节变阻器学生班次与姓名：导体对电流的阻碍作用叫电阻。电阻分为定值定值和可变电阻（阻值可调）两种。定值电阻简称为电阻，与之对应的是电阻器，元件符号是；可变电阻，阻值大小可以调节，与之对应的是变阻器，元件符号是，变阻器一般分为滑动变阻器、变阻箱和简易变阻箱三种，最常见的是滑动变阻器，学生实验中常采用滑动变阻器。●滑动变阻器的构造如图所示，由线圈、瓷管、滑片、金属棒等组成。电阻丝外面涂着绝缘层，绕在绝缘管上，它的两端连在A，B两个接线柱上。滑片P通过金属杆与接线柱C，D相连。滑片与电阻丝接触外，绝缘层被规则地刮去，使接触良好。滑片P移动到不同位置时，就能改变接入电路中电阻的大小。●滑动变阻器的工作原理通过改变接入电路中电阻丝的长度，可以逐渐改变电阻，进而逐渐改变电流。●符号结构图符号如图所示，电路图元件符号为或，文字符号无统一规定，常用Rx表示。●铭牌观察滑动变阻器滑片座上的铭牌，能够了解它的最大阻值和允许通过的最大电流。例如铭牌上标有“20Ω1.5A”的字样，说明该滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1.5A。●滑动变阻器的四种连接方式滑动变阻器的四种正确连接方式如图所示。滑动变阻器有四个接线柱，若都取上两个接线柱或下面两个接线柱接入电路中，则等于没有把电阻连入电路或连入了一个固定不变的电阻。要想改变接入的电阻请遵循“一上一下”的连接原则。●判断滑动变阻器连入电路的电阻值变化的步骤：第一步，确定滑动变阻器与电路的接法。第二步，根据电流通过滑动变阻器的情况，判断变阻器的哪段连入电阻。第三步，根据滑片位置的变化，判断通过电流的电阻丝长度的变化。第四步，由电阻丝接入的长度变化判断接入电路中的电阻的大小。●滑动变阻器的使用原则（1）根据需要进行选择，不能超过滑动变阻器允许通过的最大电流值。（2）滑动变阻器要与被控制的电路串联。（3）滑动变阻器要与连入电路时应采用“一上一下”两个接线柱的接线方法。（4）为了保护电路，在通电之前应将滑片调至阻值最大端。●实验室有时会用到电阻箱，箱内由9个1000Ω，9个100Ω，9个10Ω和9个1Ω的电阻。使用时，将A,B两个接线柱接入电路，调节面板上的四个旋钮，便能得到0～9999Ω之间的任意整数阻值。读数时将各旋钮对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就得到接入电路的阻值。电阻箱是一种能够表示出阻值的变阻器，它与滑动变阻器的相同之处是：都能改变连入电路中的电阻大小；不同之处是：电阻箱能够读出示数，而滑动变阻器则不能。快乐套餐一、基础演练1．滑动变阻器主要是由金属杆、________、________、________等部分构成，密绕在瓷筒上的每圈电阻线之间都是__________的。2．滑动变阻器是用__________较大的合金线制成的，这种合金线又叫电阻线。改变电阻线在电路中的__________，就可以逐渐改变连入电路的电阻大小，从而逐渐改变电路中的_________大小。3．某滑动变阻器标有“100Ω，5A”字样。它表示这变阻器的电阻变化范围是__________，允许通过的电流最大值是__________。4．图6-23所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B巳接入了电路，则顺时针转动旋钮触片时，收音机的音量将变．5．一位同学设计了一个风力测定仪，如图6-24所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个，观察小灯泡的可以粗略地知道风力的大小．6．滑动变阻器的滑片P滑动时，接入电路的电阻发生变化的原因是()A．加在电阻丝两端的电压发生变化B．电阻丝横截面积发生变化C．连入电路的电阻丝长度发生变化D．通过变阻器的电流强度发生变化7．如图6-25，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（）A．A、DB．B、CC．A、BD．C、D8．在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）图6...
