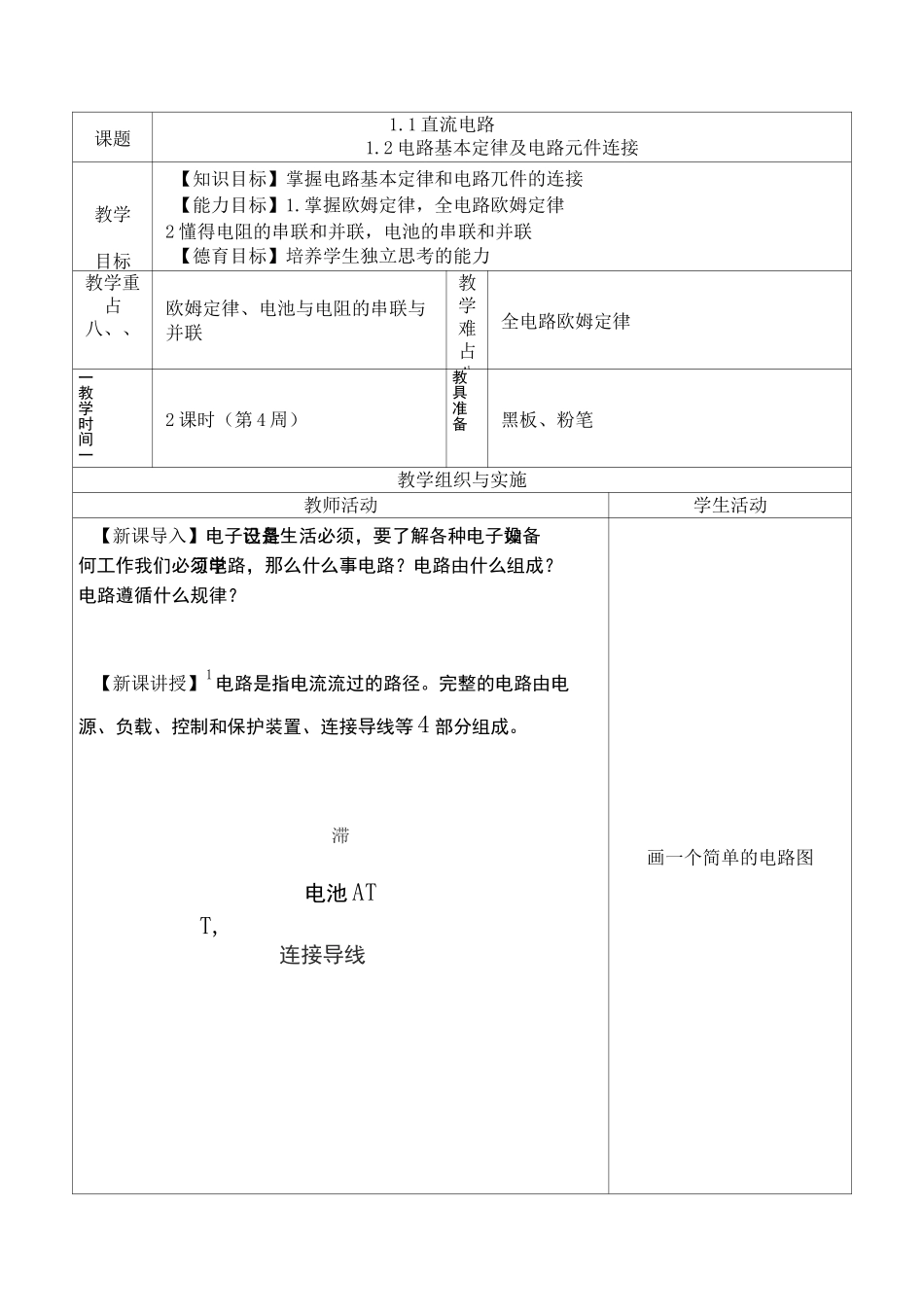

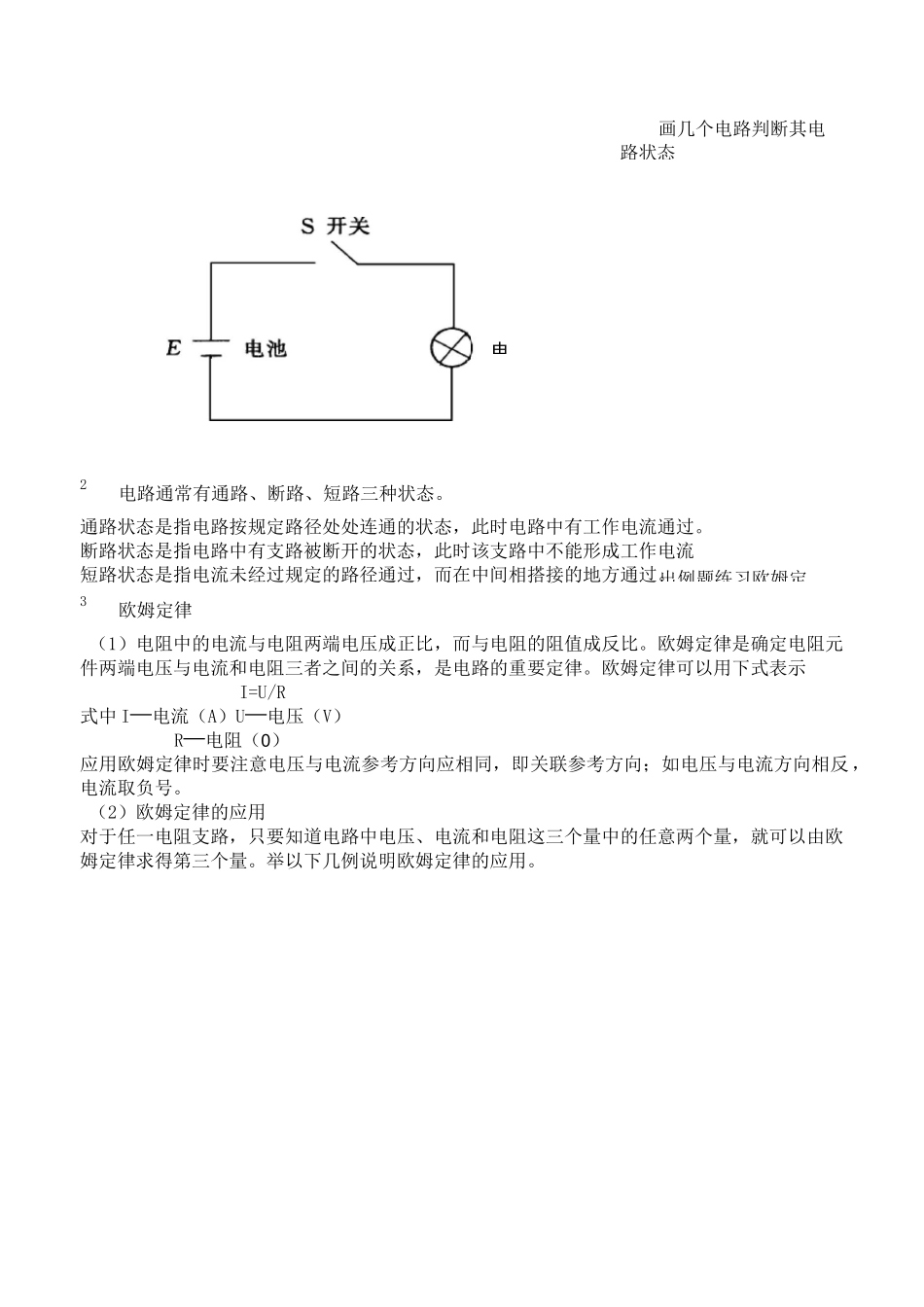

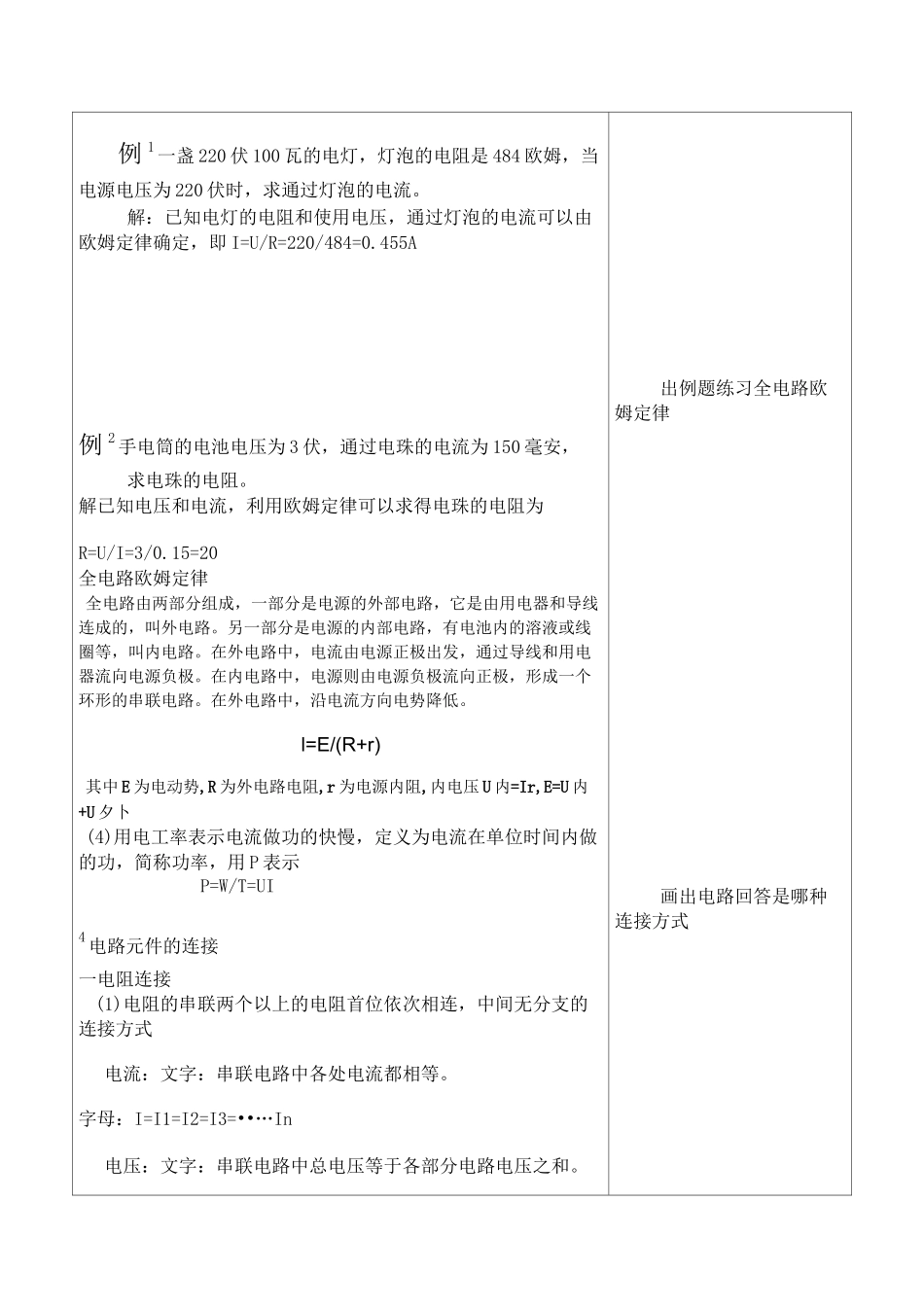

课题1.1直流电路1.2电路基本定律及电路元件连接教学目标【知识目标】掌握电路基本定律和电路兀件的连接【能力目标】1.掌握欧姆定律，全电路欧姆定律2懂得电阻的串联和并联，电池的串联和并联【德育目标】培养学生独立思考的能力教学重占八、、欧姆定律、电池与电阻的串联与并联教学难占八全电路欧姆定律一教学时间一2课时（第4周）教具准备黑板、粉笔教学组织与实施教师活动学生活动【新课导入】电子设备已是生活必须，要了解各种电子设备如何工作我们必须学习电路，那么什么事电路？电路由什么组成？电路遵循什么规律？【新课讲授】1电路是指电流流过的路径。完整的电路由电源、负载、控制和保护装置、连接导线等4部分组成。滞电池ATT,连接导线画一个简单的电路图画几个电路判断其电路状态电出例题练习欧姆定2电路通常有通路、断路、短路三种状态。通路状态是指电路按规定路径处处连通的状态，此时电路中有工作电流通过。断路状态是指电路中有支路被断开的状态，此时该支路中不能形成工作电流短路状态是指电流未经过规定的路径通过，而在中间相搭接的地方通过。3欧姆定律（1）电阻中的电流与电阻两端电压成正比，而与电阻的阻值成反比。欧姆定律是确定电阻元件两端电压与电流和电阻三者之间的关系，是电路的重要定律。欧姆定律可以用下式表示I=U/R式中I—电流（A）U—电压（V）R—电阻（0）应用欧姆定律时要注意电压与电流参考方向应相同，即关联参考方向；如电压与电流方向相反，电流取负号。（2）欧姆定律的应用对于任一电阻支路，只要知道电路中电压、电流和电阻这三个量中的任意两个量，就可以由欧姆定律求得第三个量。举以下几例说明欧姆定律的应用。例1一盏220伏100瓦的电灯，灯泡的电阻是484欧姆，当电源电压为220伏时，求通过灯泡的电流。解：已知电灯的电阻和使用电压，通过灯泡的电流可以由欧姆定律确定，即I=U/R=220/484=0.455A例2手电筒的电池电压为3伏，通过电珠的电流为150毫安，求电珠的电阻。解已知电压和电流，利用欧姆定律可以求得电珠的电阻为R=U/I=3/0.15=20全电路欧姆定律全电路由两部分组成，一部分是电源的外部电路，它是由用电器和导线连成的，叫外电路。另一部分是电源的内部电路，有电池内的溶液或线圈等，叫内电路。在外电路中，电流由电源正极出发，通过导线和用电器流向电源负极。在内电路中，电源则由电源负极流向正极，形成一个环形的串联电路。在外电路中，沿电流方向电势降低。l=E/(R+r)其中E为电动势,R为外电路电阻,r为电源内阻,内电压U内=Ir,E=U内+U夕卜(4)用电工率表示电流做功的快慢，定义为电流在单位时间内做的功，简称功率，用P表示P=W/T=UI4电路元件的连接一电阻连接(1)电阻的串联两个以上的电阻首位依次相连，中间无分支的连接方式电流：文字：串联电路中各处电流都相等。字母：I=I1=I2=I3=••…In电压：文字：串联电路中总电压等于各部分电路电压之和。出例题练习全电路欧姆定律画出电路回答是哪种连接方式字母:U二U1+U2+U3+……Un电阻：文字：串联电路中总电阻等于各部分电路电阻之和。字母:R二R1+R2+R3+……Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。字母：U1/U2二R1/R2U1:U2:U3:…二R1:R2:R3:…（2）电阻并联将几个电阻的端连在起，另端也连在起的连接方式电流：文字：并联电路中总电流等于各支路中电流之和。字母：1=11+12+13+••…In电压：文字：并联电路中各支路两端的电压都相等。字母：U=U1=U2=U3=……Un电阻：文字：并联电路总电阻的倒数等于各支路电阻倒数之和。字母：1/R=1/R1+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小,这相当于导体的横截面积增大。分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。字母：11/12二R2/R1二电池的连接电池的串联多个电池的正极负极依次相联（第一个电池的负极和第二个电池的正极相连接，再把第二个电池的负极和第三个电池的正极相连接，依次连接下去即可。）画出电路回答是哪种连接方式画出电路回答是哪种连接方式总电动势等...
