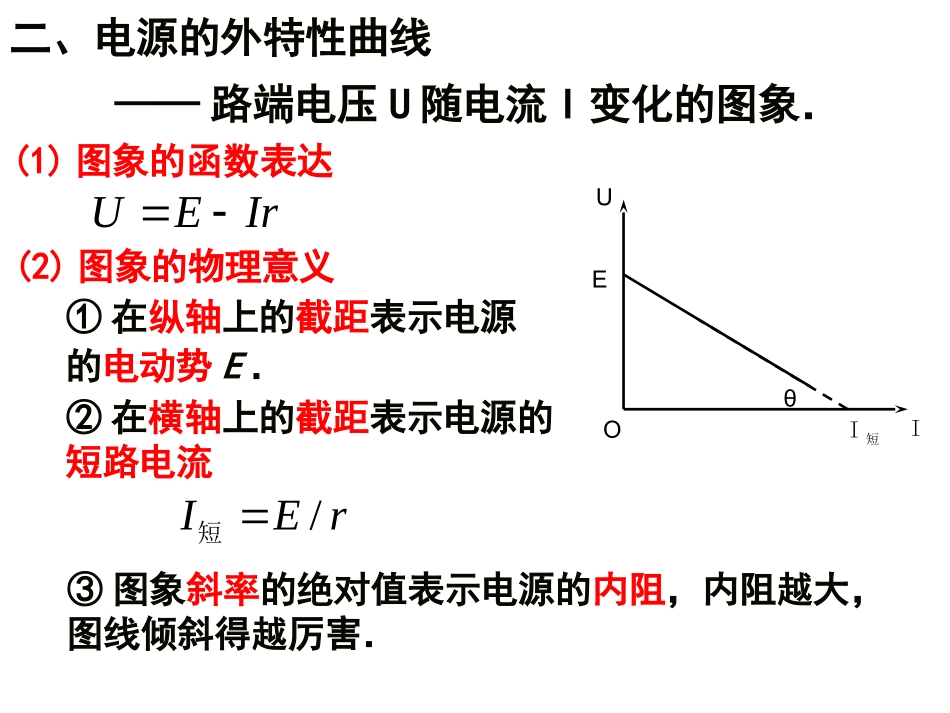

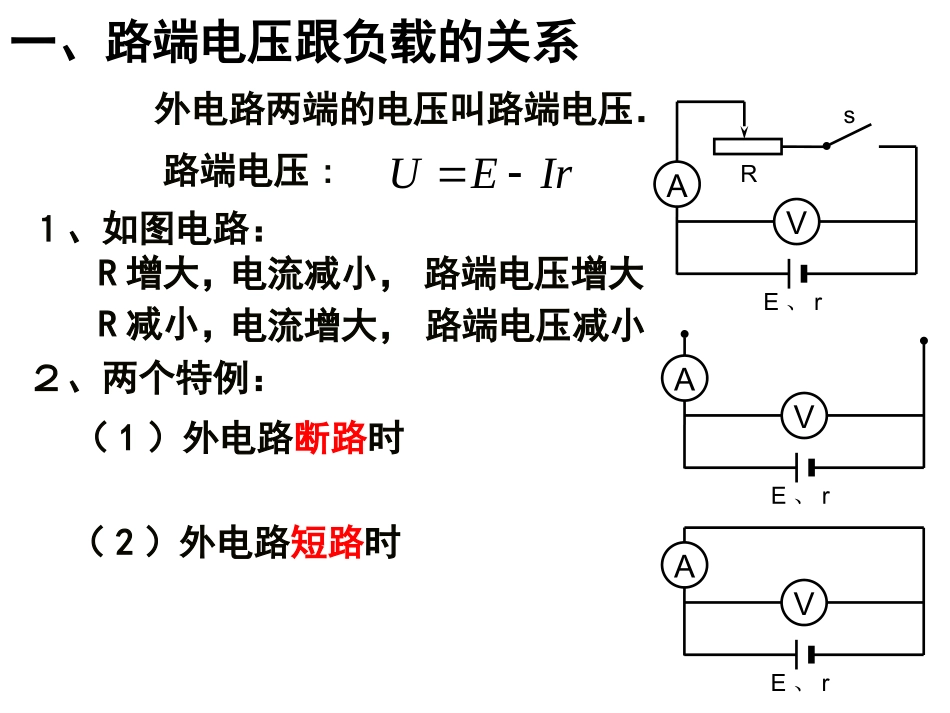

外电路两端的电压叫路端电压．１、如图电路：R增大，R减小，路端电压:IrEU一、路端电压跟负载的关系２、两个特例：（2）外电路短路时/00RIErU端，，0RIE端，，U（1）外电路断路时E、rsRAVE、rAVE、rAV电流减小，路端电压增大电流增大，路端电压减小二、电源的外特性曲线——路端电压U随电流I变化的图象．(1)图象的函数表达IrEUrEI/短②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．①在纵轴上的截距表示电源的电动势E．(2)图象的物理意义UIOEI短θ1、如图是某电源的路端电压U随干路电流I的变化图象,由图象可知,该电源的电动势为V,内阻为Ω0.50.5U/VI/A1,O234246442、有两节电池,它们的电动势分别为E1和E2,内电阻分别为r1和r2.将它们分别连成闭合电路,其外电路的电流I和路端电压U的关系如图所示,可以判定()ABABUIO12A.图象交点所示状态,两电路的外电阻相等B.E1>E2,r1>r2C.图象交点所示状态,两电路的电阻相等D.E1>E2,r1
