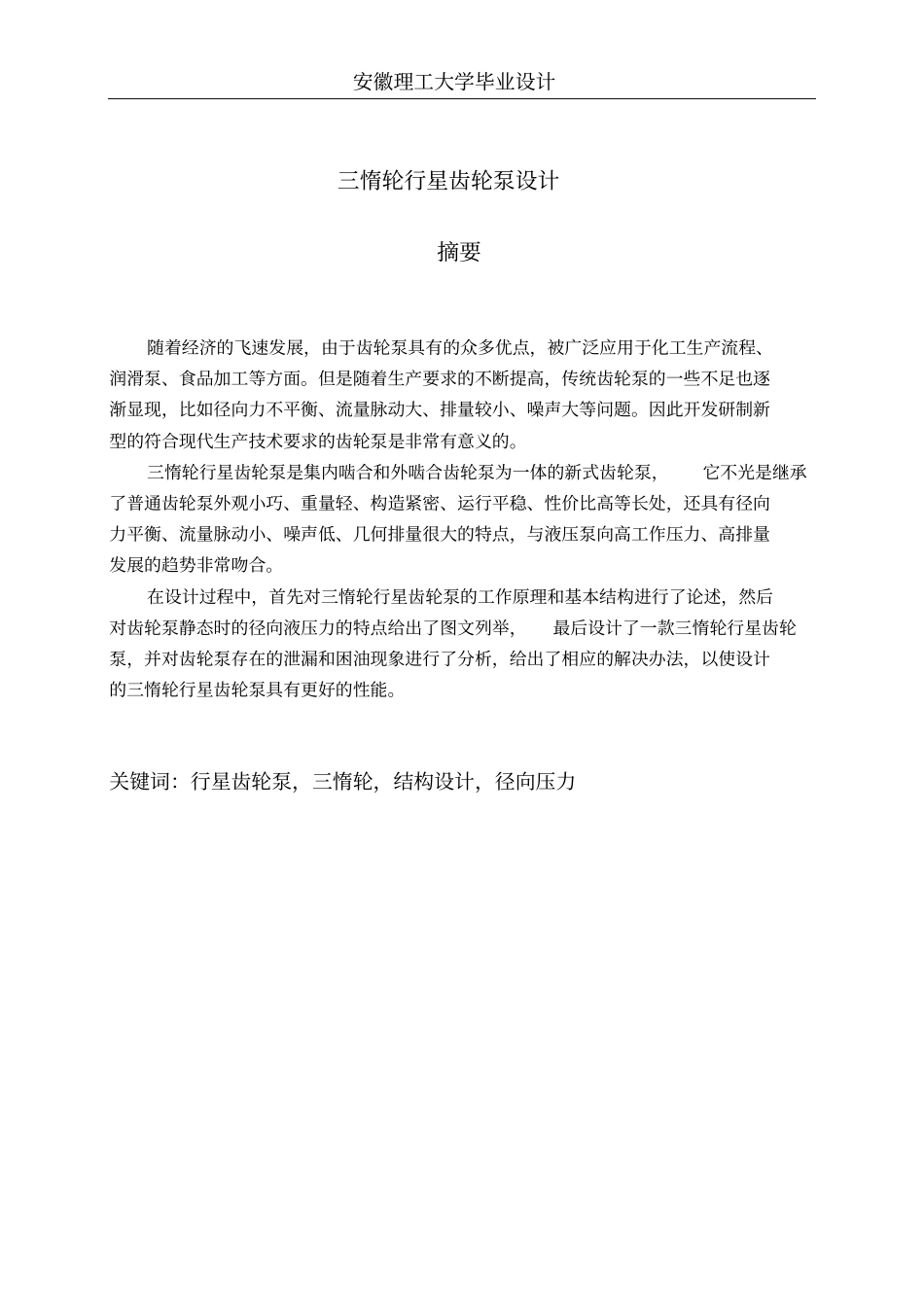

本科毕业设计说明书三惰轮行星齿轮泵设计DESIGNOFTHREEIDLERWHEELPLANETARYGEARPUMP学院（部）：机械工程学院专业班级：过控10-1学生姓名：李XX指导教师：栾振辉教授(如有疑问可以联系我，qq40604551)2014年05月30日安徽理工大学毕业设计三惰轮行星齿轮泵设计摘要随着经济的飞速发展，由于齿轮泵具有的众多优点，被广泛应用于化工生产流程、润滑泵、食品加工等方面。但是随着生产要求的不断提高，传统齿轮泵的一些不足也逐渐显现，比如径向力不平衡、流量脉动大、排量较小、噪声大等问题。因此开发研制新型的符合现代生产技术要求的齿轮泵是非常有意义的。三惰轮行星齿轮泵是集内啮合和外啮合齿轮泵为一体的新式齿轮泵，它不光是继承了普通齿轮泵外观小巧、重量轻、构造紧密、运行平稳、性价比高等长处，还具有径向力平衡、流量脉动小、噪声低、几何排量很大的特点，与液压泵向高工作压力、高排量发展的趋势非常吻合。在设计过程中，首先对三惰轮行星齿轮泵的工作原理和基本结构进行了论述，然后对齿轮泵静态时的径向液压力的特点给出了图文列举，最后设计了一款三惰轮行星齿轮泵，并对齿轮泵存在的泄漏和困油现象进行了分析，给出了相应的解决办法，以使设计的三惰轮行星齿轮泵具有更好的性能。关键词：行星齿轮泵，三惰轮，结构设计，径向压力安徽理工大学毕业设计IITHEDESIGNOFTHREEIDLERWHEELPLANETARYGEARPUMPABSTRACTWiththerapiddevelopmentofeconomy,becausethegearpumphasmanyadvantages,iswidelyusedinchemicalproductionprocess,thelubricationpump,foodprocessing.Butwiththecontinuousimprovementofproductionrequirements,someshortagesalsograduallyrevealedofthetraditionalgearpump,suchastheunbalancedradialforce,flowpulsationbig,smalldisplacement,noiseandotherissues.Thereforeitisverymeaningfultodevelopthenewgearpumpofsatisfythemodernproductiontechnologyneeds.Threeidlerplanetarygearpumpisanewgearpumpofcollectioninternalmeshingandexternalgearpump,itnotonlyinheritedtheordinarygearpump’sadvantagesofsmallvolume,lightweightcompactstructure,stablework,cheap,butalsohasthecharacteristicsofradicalforcebalance,flowpulsationissmall,lownoise,geometricdisplacement.Itisinlinewithofhigh-pressurehydraulicpumporientedandlargedisplacementofmoderndesign.Inthispaper,thethreeidlertheinternalpartsoftheplanetarygearpumpandtheoverallstructuredesign,andthegearpumpthestaticradialfluidpressureareanalyzed.KEYWARDS：planetarygearpump,threeidler,structuraldesign,theradialstress安徽理工大学毕业设计i目录摘要.....................................................................ⅠABSTRACT.................................................................Ⅱ1绪论....................................................................11.1齿轮泵的研究现状及发展趋势........................................11.2几种新型齿轮泵....................................................12行星齿轮泵的基本理论....................................................42.1行星齿轮泵的结构及工作原理........................................42.2行星齿轮泵的理论排量..............................................52.2.1外啮合子泵的理论排量........................................52.2.2内啮合子泵的理论排量........................................52.2.3整台泵的理论排量............................................53行星齿轮泵受力情况分析..................................................63.1径向液压力分析....................................................63.2齿轮啮合力分析....................................................64三惰轮行星齿轮泵主要零件设计............................................84.1齿轮的齿数及材料的初选...........................................
