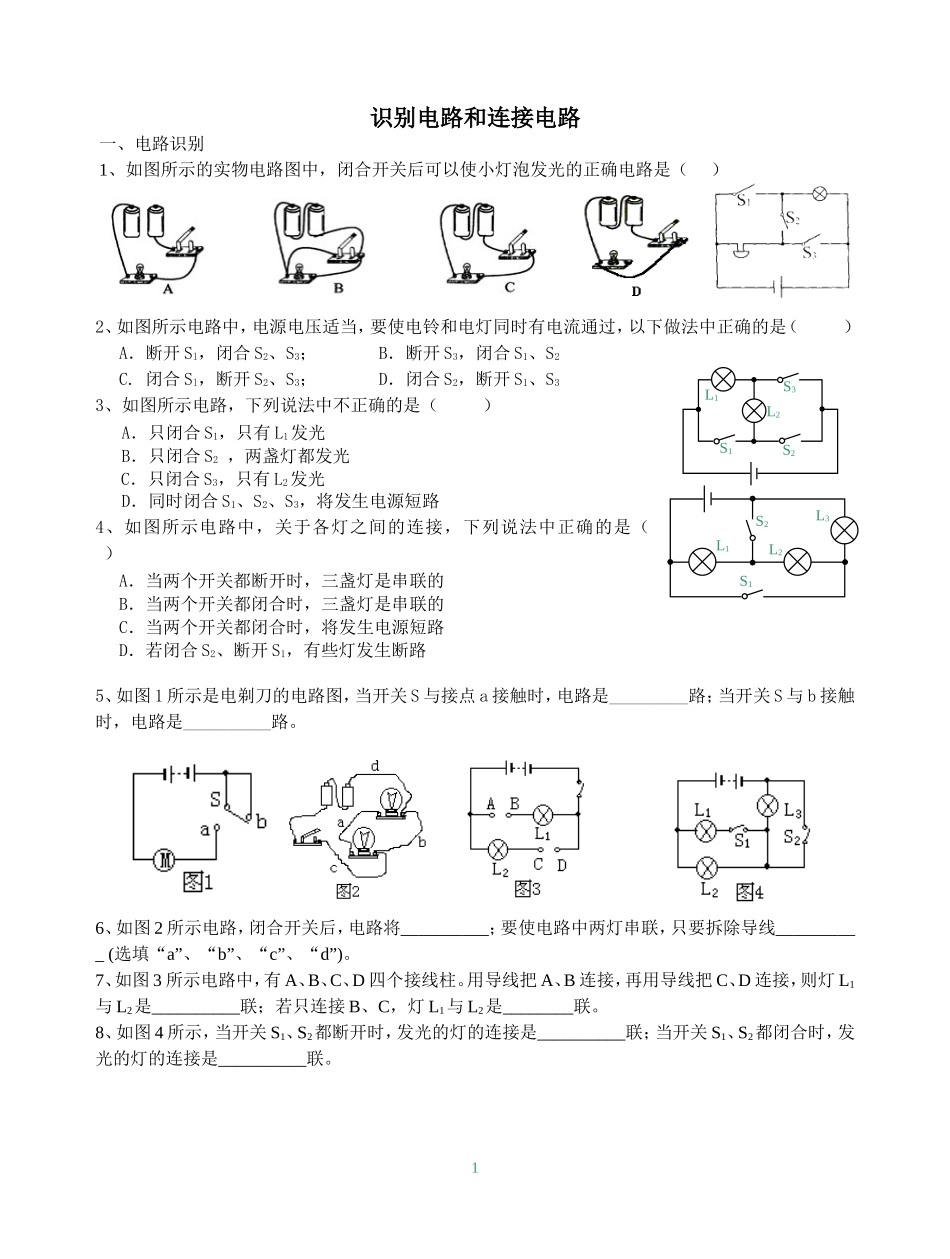

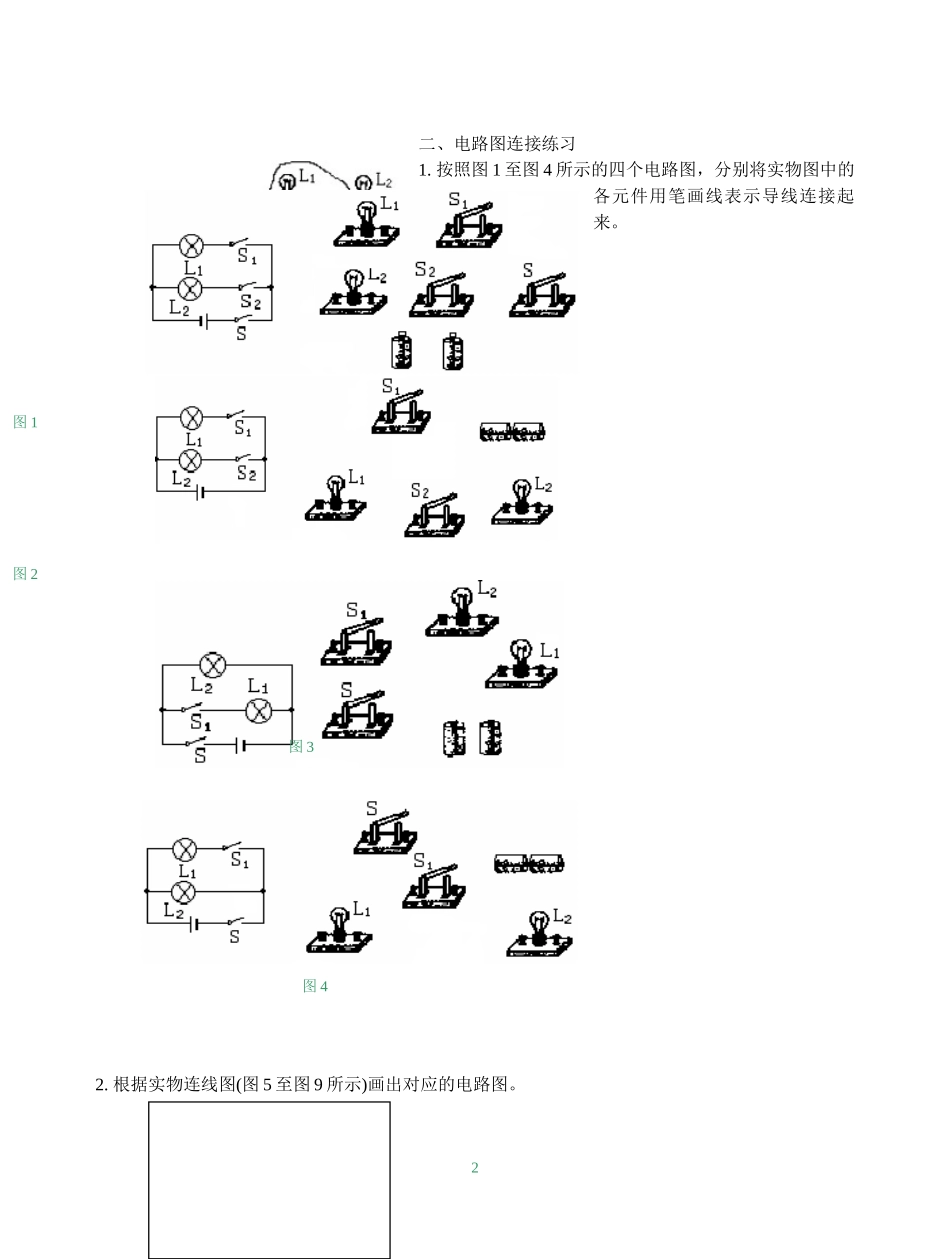

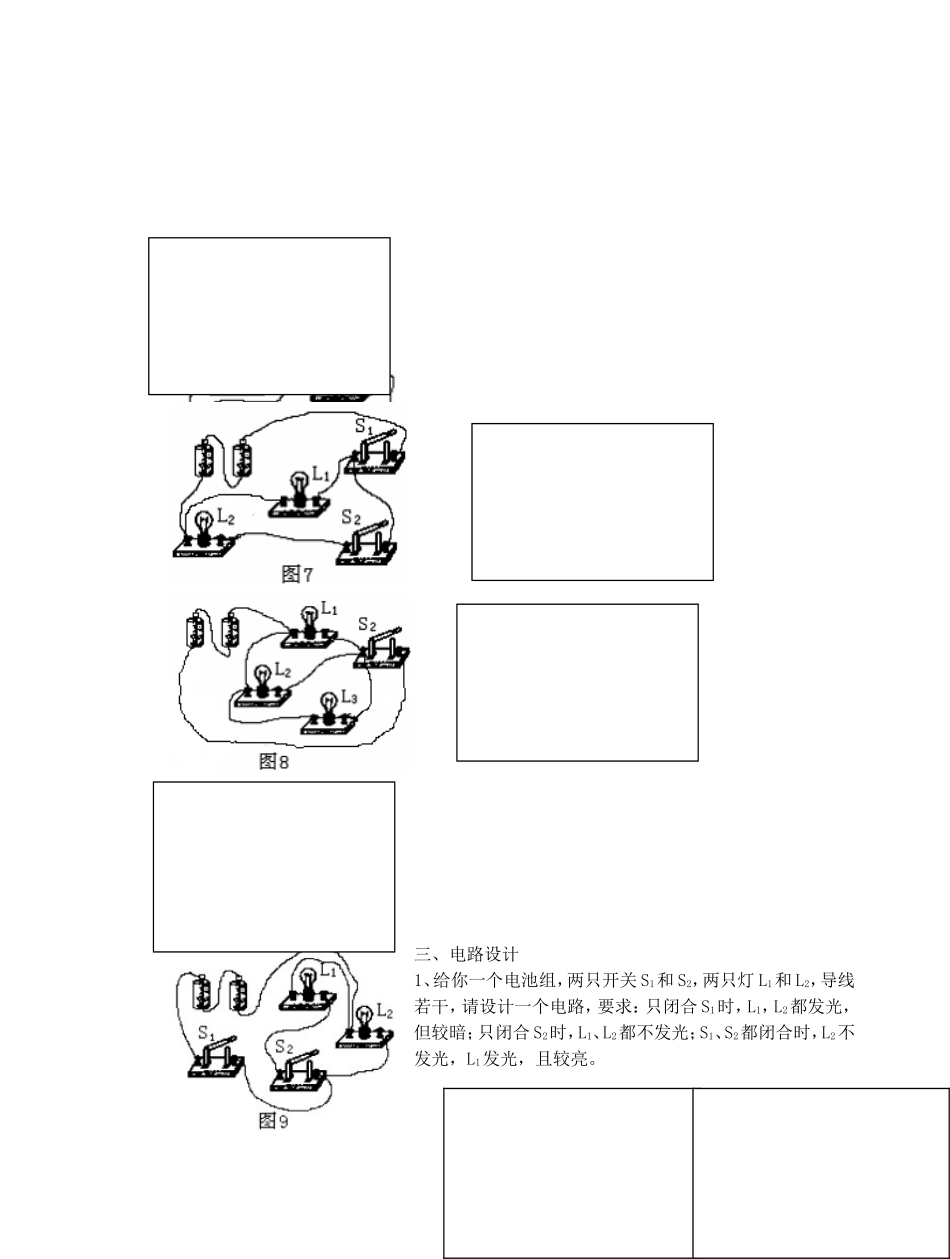

L1S1S2L2L3识别电路和连接电路一、电路识别1、如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（）2、如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（）A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2C.闭合Sl，断开S2、S3；D．闭合S2，断开S1、S33、如图所示电路，下列说法中不正确的是（）A．只闭合S1，只有L1发光B．只闭合S2，两盏灯都发光C．只闭合S3，只有L2发光D．同时闭合S1、S2、S3，将发生电源短路4、如图所示电路中，关于各灯之间的连接，下列说法中正确的是（）A．当两个开关都断开时，三盏灯是串联的B．当两个开关都闭合时，三盏灯是串联的C．当两个开关都闭合时，将发生电源短路D．若闭合S2、断开S1，有些灯发生断路5、如图1所示是电剃刀的电路图，当开关S与接点a接触时，电路是_________路；当开关S与b接触时，电路是__________路。6、如图2所示电路，闭合开关后，电路将__________；要使电路中两灯串联，只要拆除导线__________(选填“a”、“b”、“c”、“d”)。7、如图3所示电路中，有A、B、C、D四个接线柱。用导线把A、B连接，再用导线把C、D连接，则灯L1与L2是__________联；若只连接B、C，灯L1与L2是________联。8、如图4所示，当开关S1、S2都断开时，发光的灯的连接是__________联；当开关S1、S2都闭合时，发光的灯的连接是__________联。1S1S2S3L2L1二、电路图连接练习1.按照图1至图4所示的四个电路图，分别将实物图中的各元件用笔画线表示导线连接起来。2.根据实物连线图(图5至图9所示)画出对应的电路图。2图2图1图3图4三、电路设计1、给你一个电池组，两只开关S1和S2，两只灯L1和L2，导线若干，请设计一个电路，要求：只闭合S1时，L1，L2都发光，但较暗；只闭合S2时，L1、L2都不发光；S1、S2都闭合时，L2不发光，L1发光，且较亮。32、小明准备用一个电池组、一只电动机、一只电铃及两个开关设计一个电路．开关S1、S2都闭合后，电动机转、电铃响；只闭合S1，电动机转、电铃不响；只闭合S2，电动机不转、电铃不响．请你按上述要求画出设计的电路图。3、一个黑箱的实验盒中有：一节新的干电池，红灯L1、黄灯L2、、电铃D、两个开关K1、K2，导线若干。已知每盏电灯和电铃各自直接接到干电池上恰能正常工作。为了探明盒内情况，某同学做了三次实验，现象记录如下：次数开关K1开关K2红灯L1黄灯L2电铃D1闭合断开不亮不亮响2断开闭合正常发光不亮不响3闭合闭合正常发光正常发光响请帮他设计出该电路。4
