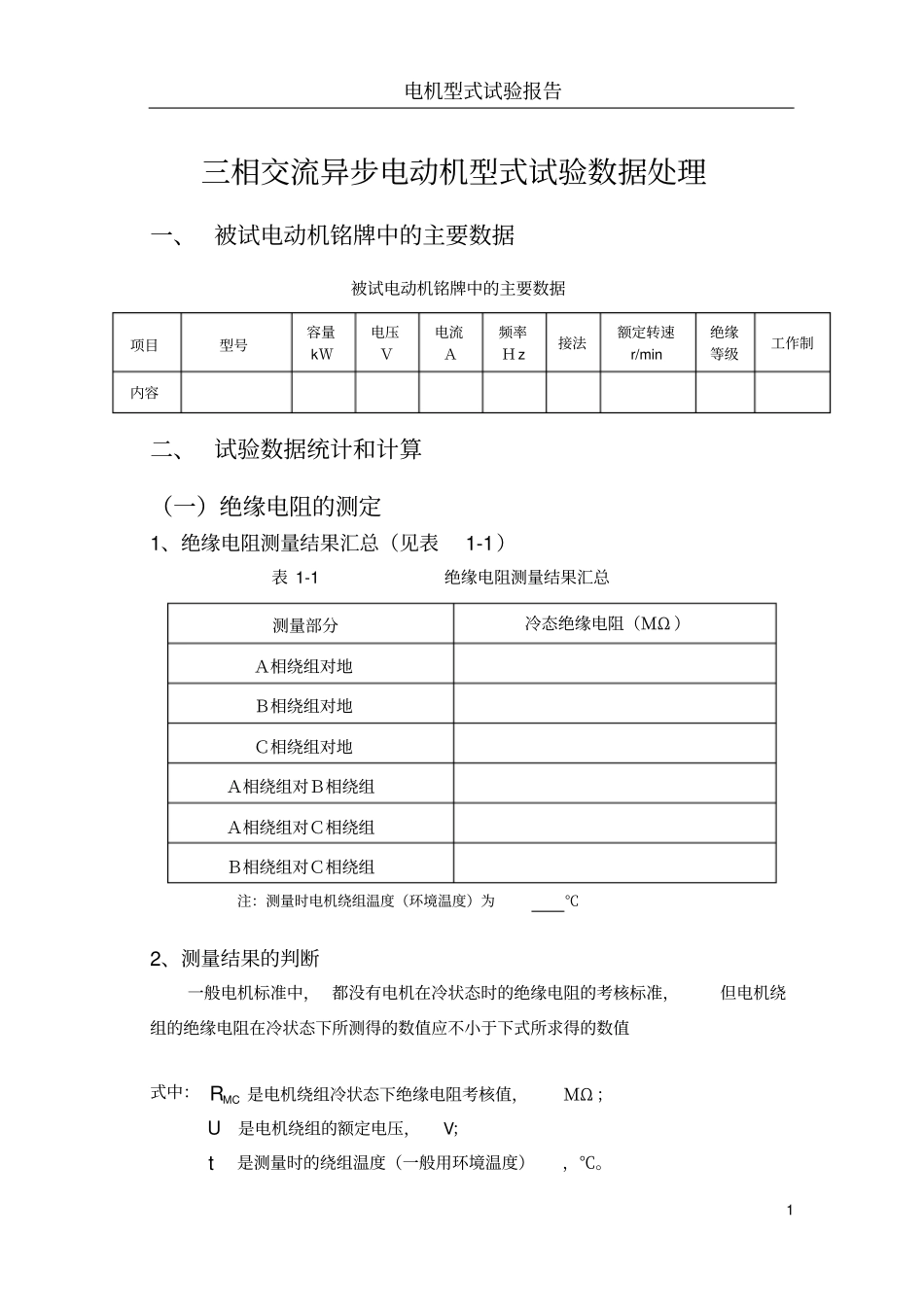

电机型式试验报告1三相交流异步电动机型式试验数据处理一、被试电动机铭牌中的主要数据被试电动机铭牌中的主要数据项目型号容量kＷ电压Ｖ电流Ａ频率Ｈz接法额定转速r/min绝缘等级工作制内容二、试验数据统计和计算（一）绝缘电阻的测定1、绝缘电阻测量结果汇总（见表1-1）表1-1绝缘电阻测量结果汇总测量部分冷态绝缘电阻（ＭΩ）Ａ相绕组对地Ｂ相绕组对地Ｃ相绕组对地Ａ相绕组对Ｂ相绕组Ａ相绕组对Ｃ相绕组Ｂ相绕组对Ｃ相绕组注：测量时电机绕组温度（环境温度）为℃2、测量结果的判断一般电机标准中，都没有电机在冷状态时的绝缘电阻的考核标准，但电机绕组的绝缘电阻在冷状态下所测得的数值应不小于下式所求得的数值式中：MCR是电机绕组冷状态下绝缘电阻考核值，ＭΩ；U是电机绕组的额定电压，V；t是测量时的绕组温度（一般用环境温度），℃。电机型式试验报告23、思考题在绝缘电阻的测定中，如何选用兆欧表？（二）绕组在实际冷状态下直流电阻的测定1、冷状态下直流电阻测量结果汇总（见表2-1）表2-1冷状态下直流电阻测量结果汇总绕组名称测量值（Ω）室温°CⅠⅡⅢ平均定子ArBrCr2、测量结果的处理标准工作温度下的定子绕阻：0751r=0T75TR3、思考题测量定子绕组的直流电阻为何不用万用表？电机型式试验报告3（三）、空载特性的测量1、空载试验数据汇总（见表３－１）空载试验后立即测得的一个定子线电阻0R。表３-１空载试验数据汇总测点序号空载电压0U(V)空载电流0I(A)空载输入功率0P(W)01U02U03U01I02I03IⅠPⅡP1234567891011电机型式试验报告4２、试验数据计算（１）计算三相电压平均值0U。每点的三相电压平均值0U为三个读数之和除以３。（２）计算三相电流平均值0I。每点的三相电流平均值0I为三个读数之和除以３。（３）计算每点的输入功率仪表显示值0P。每点的输入功率仪表显示值0BP为两功率表读数的代数和。（４）计算每点的空载铜耗0Cu1P用公式0203RIP0Cu1求出各点的空载铜耗。（５）计算求出各点的铁耗与机械耗之和0P铁耗与机械耗之和为空载损耗与空载定子铜耗之差100Cu0PPP上述计算结果见表３-２表３-２空载试验计算结果测点序号0U(V)0I(A)0P（W）0Cu1P（W）0P（W）1234567891011电机型式试验报告5３、绘制空载特性曲线和求取铁耗FeP及机械损耗mP（1）绘制空载特性曲线在同一坐标纸上绘制如下空载特性曲线：１）00UfI２）00UfP３）200UfP（2）求取额定电压时的铁耗和机械损耗（3）求额定电压时的空载电流和空载损耗4、思考题如何分离铁耗和机械损耗？（四）堵转试验1、堵转试验数据汇总（见表4-1）2、试验数据计算（1）计算堵转电压值KU。（2）计算三相堵转电流平均值KI。（3）计算堵转输入功率KP（因该值较大，故仪表损耗一般可以忽略不计）。（4）计算堵转转矩KT。3、绘制堵转特性曲线在同一坐标纸上绘制如下特性曲线：１）KKUfI２）KKUfP３）KKUfP电机型式试验报告6表4-1堵转试验计算结果表测点序号堵转电压KU(V)堵转电流KI(A)堵转输入功率KP(W)堵转转矩KT(N.m)12345674、思考题在短路试验中，读取数据时，为何要在10s内测定？电机型式试验报告7（五）温升试验表5-1温升实验数据试验中应保持不变的值：定子线电压：380V电源频率：50Hz记录时间记录数据电流输入功率铁芯温度机壳温度进风温度出风温度环境温度1、计算求取温升试验时的电机绕组温升值利用式ffKRRR0000求取电机绕组温升值。其中有关量为：fR=Ω0R=ΩK=235（铜质绕组），0=oCf=oC最终结果修约到1，即该电机的绕组温升值K2、思考题利用电阻法如何求取电动机的稳定温升？电机型式试验报告8（六）负载试验的计算采用直接负载法（变频回馈法）。以定子电流作为参考来调节负载的大小，以测量转速的方法来求取转差率。试验中保持电压为额定值380V，电源由电网通过调压器供给。1、负载试验数据汇总（见表6-1）表6-1负载试验数据汇总测点序号定子电流1I输入功率1P转速n(minr)实测n同步sn12345672、结果计算（1）求取各点的三相电流平均值1I。（2）求取各点的三相输入功率1P。（3）求取各点的试验转差率s[sSnnns/]。表6-2负载试验计算结果测点序号1234567定子电流1I(A)输入功率1P(W)试验转差率s(%)3、思考题异步电...
