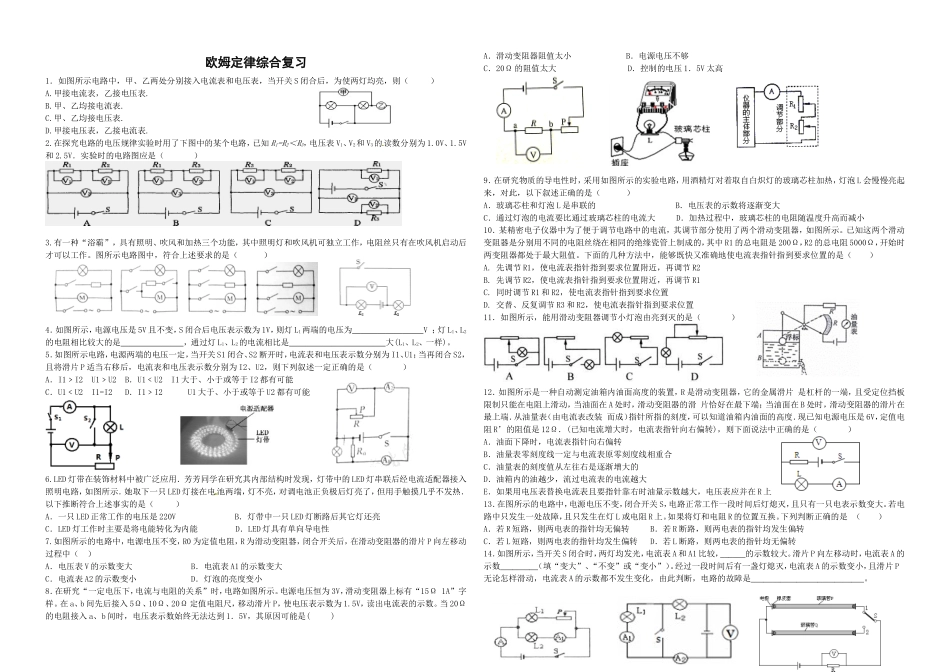

欧姆定律综合复习1．如图所示电路中，甲、乙两处分别接入电流表和电压表，当开关S闭合后，为使两灯均亮，则（）A.甲接电流表，乙接电压表.B.甲、乙均接电流表.C.甲、乙均接电压表.D.甲接电压表，乙接电流表.2.在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是（）3.有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机可独立工作，电阻丝只有在吹风机启动后才可以工作。图所示电路图中，符合上述要求的是（）4．如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为V；灯L1、L2的电阻相比较大的是，通过灯L1、L2的电流相比是大(L1、L2、一样)。5．如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A．I1﹥I2U1﹥U2B．U1﹤U2I1大于、小于或等于I2都有可能C．U1﹤U2I1=I2D．I1﹥I2U1大于、小于或等于U2都有可能6.LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是（）A．一只LED正常工作的电压是220VB．灯带中一只LED灯断路后其它灯还亮C．LED灯工作时主要是将电能转化为内能D．LED灯具有单向导电性7.如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中（）A．电压表V的示数变大B．电流表A1的示数变大C．电流表A2的示数变小D．灯泡的亮度变小8．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入5Ω、10Ω、20Ω定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是()A．滑动变阻器阻值太小B．电源电压不够C．20Ω的阻值太大D．控制的电压1．5V太高9．在研究物质的导电性时，采用如图所示的实验电路，用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来，对此，以下叙述正确的是（）A．玻璃芯柱和灯泡L是串联的B．电压表的示数将逐渐变大C．通过灯泡的电流要比通过玻璃芯柱的电流大D．加热过程中，玻璃芯柱的电阻随温度升高而减小10．某精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200Ω，R2的总电阻5000Ω，开始时两变阻器都处于最大阻值。下面的几种方法中，能够既快又准确地使电流表指针指到要求位置的是（）A.先调节R1，使电流表指针指到要求位置附近，再调节R2B.先调节R2，使电流表指针指到要求位置附近，再调节R1C.同时调节R1和R2，使电流表指针指到要求位置D.交替、反复调节R3和R2，使电流表指针指到要求位置11．如图所示，能用滑动变阻器调节小灯泡由亮到灭的是（）12．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动，当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装而成）指针所指的刻度，可以知道油箱内油面的高度．现已知电源电压是6V，定值电阻R’的阻值是12Ω．(已知电流增大时，电流表指针向右偏转)，则下面说法中正确的是（）A．油面下降时，电流表指针向右偏转B．油量表零刻度线一定与电流表原零刻度线相重合C．油量表的刻度值从左往右是逐渐增大的D．油箱内的油越少，流过电流表的电流越大E．如果用电压表替换电流表且要指针靠右时油量示数越大，电压表应并在R上13．在图所示的电路中，电源电压不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表示数变大。若电路中只发生一处...
