三菱FX系列PLC的编程元件与性能指标概要VIP免费

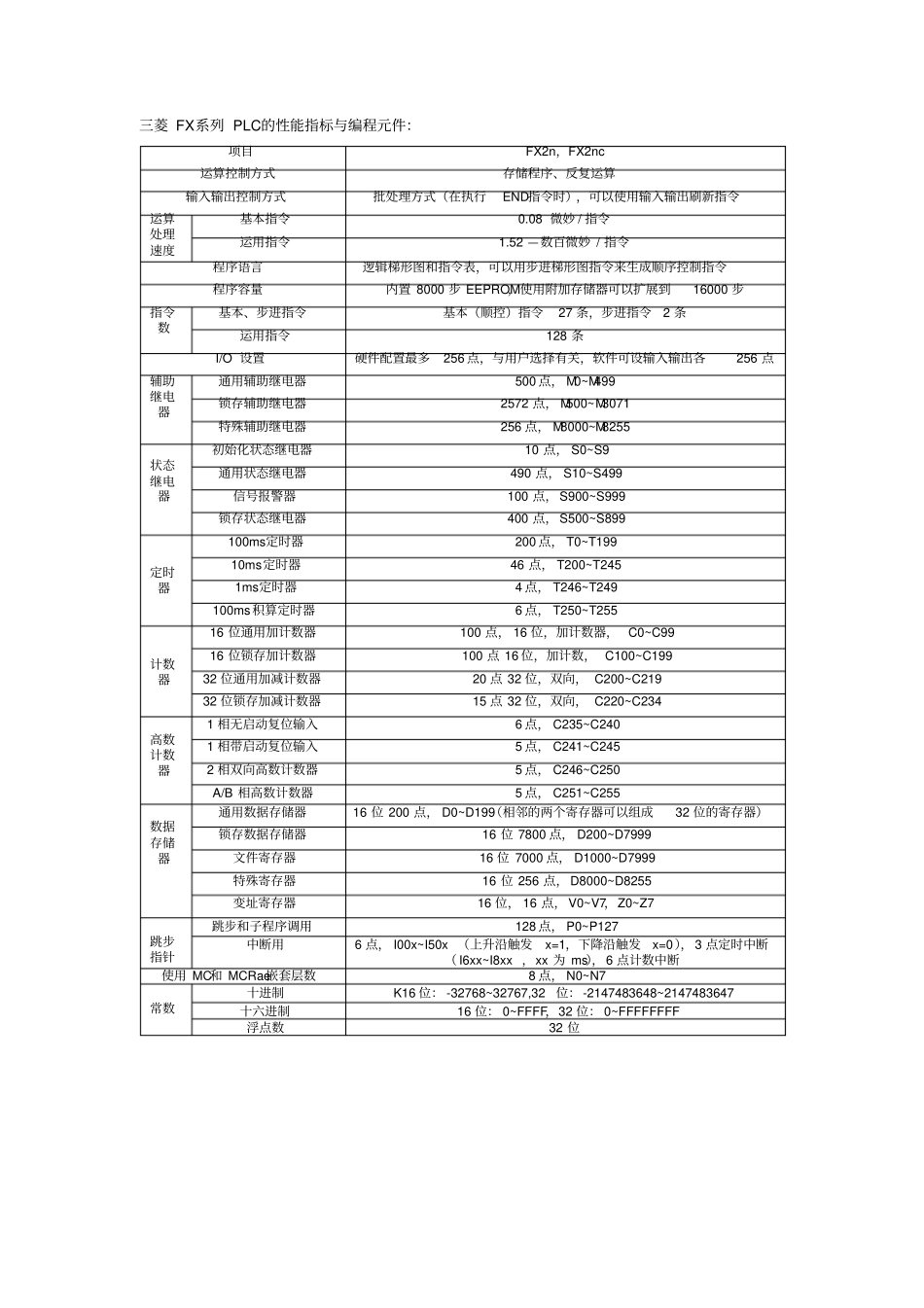

三菱FX系列PLC的性能指标与编程元件：项目FX2n，FX2nc运算控制方式存储程序、反复运算输入输出控制方式批处理方式（在执行END指令时），可以使用输入输出刷新指令运算处理速度基本指令0.08微妙/指令运用指令1.52—数百微妙/指令程序语言逻辑梯形图和指令表，可以用步进梯形图指令来生成顺序控制指令程序容量内置8000步EEPROM，使用附加存储器可以扩展到16000步指令数基本、步进指令基本（顺控）指令27条，步进指令2条运用指令128条I/O设置硬件配置最多256点，与用户选择有关，软件可设输入输出各256点辅助继电器通用辅助继电器500点，M0~M499锁存辅助继电器2572点，M500~M3071特殊辅助继电器256点，M8000~M8255状态继电器初始化状态继电器10点，S0~S9通用状态继电器490点，S10~S499信号报警器100点，S900~S999锁存状态继电器400点，S500~S899定时器100ms定时器200点，T0~T19910ms定时器46点，T200~T2451ms定时器4点，T246~T249100ms积算定时器6点，T250~T255计数器16位通用加计数器100点，16位，加计数器，C0~C9916位锁存加计数器100点16位，加计数，C100~C19932位通用加减计数器20点32位，双向，C200~C21932位锁存加减计数器15点32位，双向，C220~C234高数计数器1相无启动复位输入6点，C235~C2401相带启动复位输入5点，C241~C2452相双向高数计数器5点，C246~C250A/B相高数计数器5点，C251~C255数据存储器通用数据存储器16位200点，D0~D199（相邻的两个寄存器可以组成32位的寄存器）锁存数据存储器16位7800点，D200~D7999文件寄存器16位7000点，D1000~D7999特殊寄存器16位256点，D8000~D8255变址寄存器16位，16点，V0~V7，Z0~Z7跳步指针跳步和子程序调用128点，P0~P127中断用6点，I00x~I50x（上升沿触发x=1，下降沿触发x=0），3点定时中断（I6xx~I8xx，xx为ms），6点计数中断使用MC和MCRae嵌套层数8点，N0~N7常数十进制K16位：-32768~32767,32位：-2147483648~2147483647十六进制16位：0~FFFF，32位：0~FFFFFFFF浮点数32位项目FX1sFX1N运算控制方式存储程序、反复运算输入输出控制方式批处理方式（在执行END指令时），可以使用输入输出刷新指令运算处理速度基本指令0.55——0.7微妙/指令运用指令3.7—数百微妙/指令程序语言逻辑梯形图和指令表，可以用步进梯形图指令来生成顺序控制指令程序容量内置2000步EEPROM内置8000步EEPROM指令数基本、步进指令基本（顺控）指令29条，步进指令2条运用指令85条89条I/O设置与用户选择有关，最多30点与用户选择有关，最多128点辅助继电器通用辅助继电器384点，M0~M383384点，M0~M383锁存辅助继电器128点，M384~M5111152点，M384~M1535特殊辅助继电器256点，M8000~M8255状态继电器初始化状态继电器10点，S0~S9锁存状态继电器128点，S0~S1271000点，S0~S999定时器100ms定时器63点，0~3276.7s，T0~T62200点，T0~T19910ms定时器31点，T32~T62(M8208=1时)46点，T200~T2451ms定时器1点，T63，0.001~32.767s4点，T246~T249100ms积算定时器——6点，T250~T255计数器16位通用加计数器16点，16位，加计数器，C0~C1516位锁存加计数器16点，16位，加计数器C16~C31184点16位，加计数，C16~C19932位通用加减计数器——20点32位，双向，C200~C21932位锁存加减计数器——15点32位，双向，C220~C234高数计数器1相无启动复位输入4点，C235~C238（C235锁存）1相带启动复位输入3点，C241（锁存），C242，C243（锁存）2相双向高数计数器3点，C246，C247，C249（都是锁存）A/B相高数计数器3点，C251，C252，C253（都是锁存）数据存储器通用数据存储器16位128点，D0~D127（相邻的两个寄存器可以组成32位的寄存器）锁存数据存储器16位128点，D128~D25516位7872点，D128~D7999文件寄存器——16位7000点，D1000~D7999外部调节寄存器2点，D8030，D8031特殊寄存器16位256点，D8000~D8255变址寄存器16位，2点，V和Z跳步指针跳步和子程序调用64点，P0~P63128点，P0~P127中断用4点，I00x~I30x（上升沿触发x=1，下降沿触发x=0）6点，I00x~I50x（上升沿触发x=1，下降沿触发x=0）使用MC和MCRae嵌套层数8点，N0~N7常数十进制K16位：-32768~32767,32位：-2147483648~2147483647十六进制16位：0~FFFF，32位：0~FFFFFFFF
