第七节闭合电路的欧姆定律VIP免费

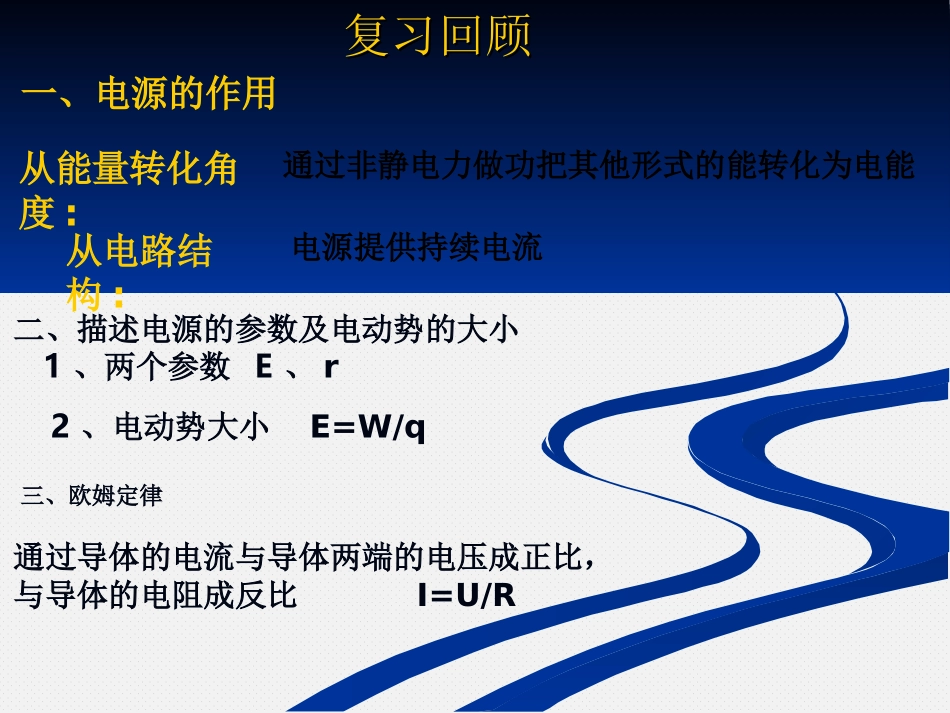

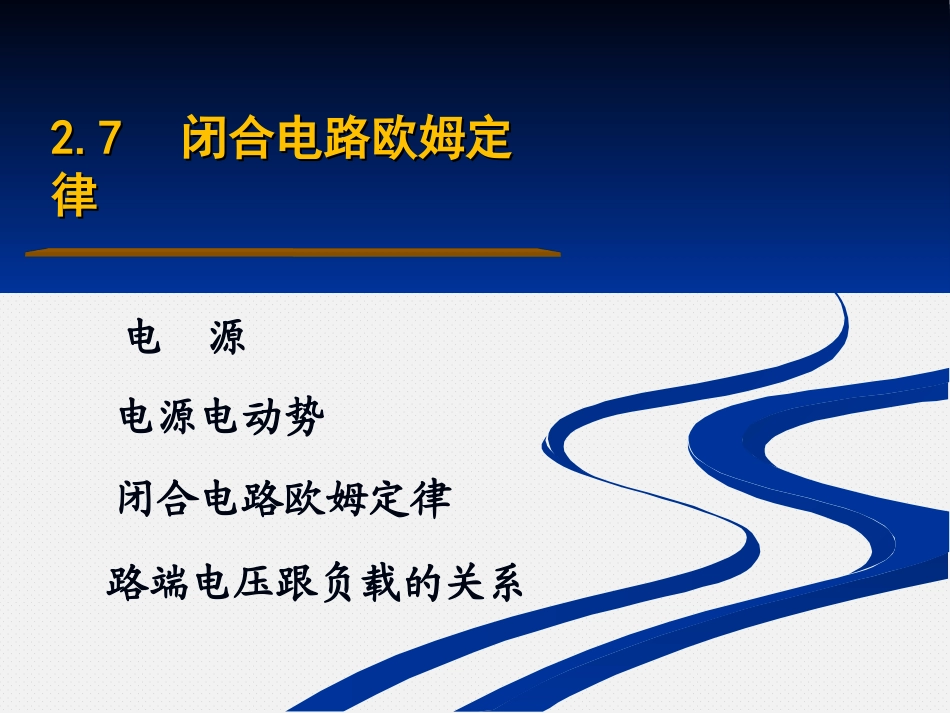

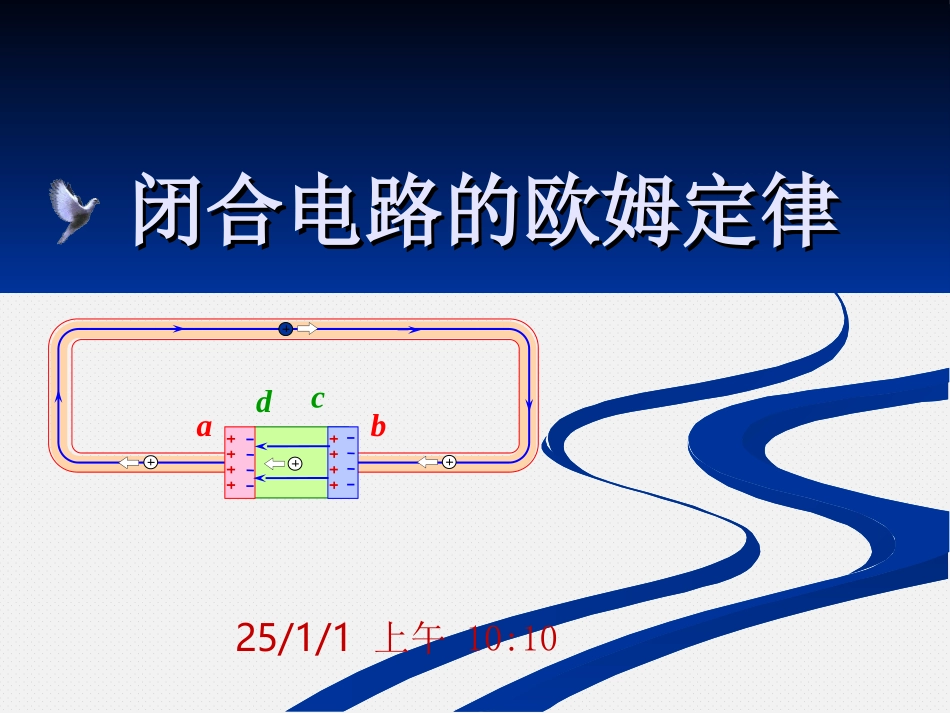

电源闭合电路欧姆定律2.72.7闭合电路欧姆定闭合电路欧姆定律律电源电动势路端电压跟负载的关系闭合电路的欧姆定律闭合电路的欧姆定律25/1/1上午10:10abcd复习回顾复习回顾一、电源的作用从能量转化角度:从电路结构:通过非静电力做功把其他形式的能转化为电能电源提供持续电流二、描述电源的参数及电动势的大小1、两个参数E、r2、电动势大小E=W/q三、欧姆定律通过导体的电流与导体两端的电压成正比，与导体的电阻成反比I=U/RRSArEB外电路内电路bdacab33abcd电流与电势的变化ab如图：已知电动势E、内阻r、外电压U、电流I、外电阻R、通电时间t，求下列问题：1、外电路电流做功产生的热2、内电路电流做功产生的热3、电源内非静电力做功由能量守恒得由以上各式得：Q外=I2RtQ内=I2rtW=Eq=EItW=Q外+Q内E=IR+Ir闭合电路中的能量转化闭合电路的欧姆定律闭合电路的欧姆定律内容：闭合电路的电流跟电源的电动势成内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比正比，跟内、外电路的电阻之和成反比公式公式：：I=I=适用条件：外电路为纯电阻适用条件：外电路为纯电阻IRIR为外电路上总的电势降落，习惯上叫路为外电路上总的电势降落，习惯上叫路端电压用端电压用UU外外；；IrIr为内电路的电势降落用为内电路的电势降落用UU内内表示则表示则E=UE=U外外+U+U内内ER+r例题例题例例11、在图、在图11中中RR11=14Ω,R=14Ω,R22=9Ω.=9Ω.当开当开关处于位置关处于位置11时，电流表读数时，电流表读数II11=0.2A;=0.2A;当开关处于位置当开关处于位置22时，电流表读数时，电流表读数II22=0.3A.=0.3A.求电源的电动势求电源的电动势EE和内电阻和内电阻rr。。解：根据闭合电路的欧姆定律可列方程：E=I1R1+I1r(1)E=I2R2+I2r(2)消去E，解出r=I1R1-I2R2I2-I1代入数值，得r=1Ω将r及I1、R1的值代入E=I1R1+I1r中，得E=3V路端电压与负载的关系公式推导由I=E/(R+r）U内=IrU外=E-IrR增大IU内U外减小减小增大R减小I增大U内增大减小U外路端电压跟负载的关系实验分析路端电压跟负载的关系实验分析实验电路图如图１、按图中的电路进行演示：R增大，电流减小，路端电压增大R减小，电流增大，路端电压减小两种特殊情况两种特殊情况由由U=E-IrU=E-Ir得：得：（（11）外电路断路时，）外电路断路时，I=0I=0，，UU外外=E=E断路时的路端电压等于电源的电动势断路时的路端电压等于电源的电动势（（22）当电源两端短路时，外电阻）当电源两端短路时，外电阻R=0R=0，，U=0U=0，，I=E/rI=E/r课堂小结课堂小结(1)(1)闭合电路的电势升降情况：闭合电路的电势升降情况：外电路沿电流方向电势降低，内电路电外电路沿电流方向电势降低，内电路电势升中有降势升中有降..(2)(2)闭合电路欧姆定律闭合电路欧姆定律I=I=ER+rE=U外+U内(3)路端电压与负载的关系U外=E-IrI=ER+r
