九年级物理测电阻的特殊方法课件VIP免费

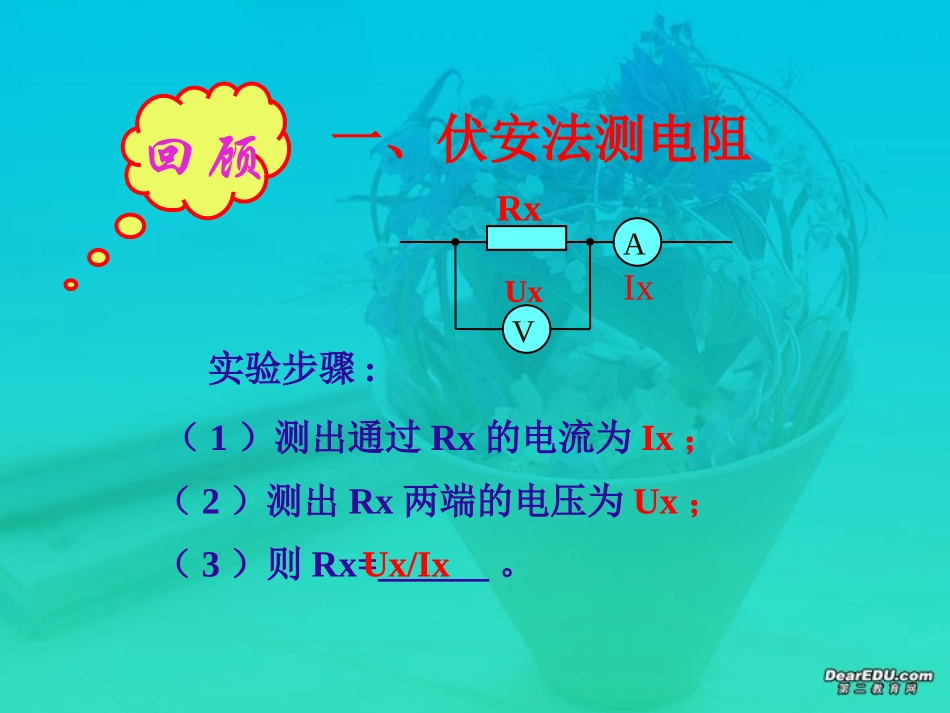

特殊法测电阻回顾复习一、伏安法测电阻回顾一、伏安法测电阻AVRxIxUx（1）测出通过Rx的电流为Ix；实验步骤:（2）测出Rx两端的电压为Ux；（3）则Rx=______。Ux/Ix出示电路元件符号：AVR0Rx最大阻值为R0电源开关电流表电压表思考前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻Rx呢？思考关键问题：如何用电流表测电压或用电压表测电流呢？二、电表的相互替代三、只有电流表（无电压表）如何测电阻（1）分析讨论（2）电路设计（3）实验步骤AR0RxI0IxA1.电路设计2.实验步骤:（a）S闭合测出R0的电流为I0;（b）在测出Rx的电流为Ix;（c）Rx=_________。3.讨论改进U=I0*R0U=Ix*RxI0*R0/Ix实验改进方案（1）：R0RxAS1S2（a）S1开S2合测出电流表的示数为I1;（b）S1、S2闭合测出电流表的示数为I2；（c）则待测电阻Rx=_____________.I1*R0=(I2-I1)Rx;Rx=I1*R0/(I2-I1).I1*R0/(I2-I1)(1)S1合，S2开电流表的示数为I1；（U=I1*Rx）（2）S2合，S1开电流表的示数为I2；（U=I2*R0）（3）Rx=_________I2*R0/I1实验步骤:实验改进方案（2）：（a）S1合S2开测出电流表的示数为I1;（b）S1、S2闭合测出电流表的示数为I2；（c）则待测电阻Rx=_____________.I1*RX=(I2-I1)R0;Rx=(I2-I1)*R0/I1.R0RxAS1S2（I2-I1）R0/I1U=I1*RxU=(I2-I1)*R0实验步骤:实验改进方案（2，）：（a）S1闭合，S2打开测出电流表的示数为I1;（b）S1、S2闭合测出电流表的示数为I2；（c）则待测电阻Rx=_____________.I1*R0=(I2-I1)Rx;Rx=I1*R0/(I2-I1).R0RxAS2S1（I2-I1）R0/I1U=I1*R0U=(I2-I1)Rx实验步骤:实验改进方案（3）：R0RxASab（1）S接a时电流表的示数为Ia；（2）S接b时电流表的示数为Ib；U=Ia*R0U=Ib*Rx(3)则Rx=_________Ia*R0/Ib实验步骤:只有电流表和定值电阻串接能否测出待测电阻Rx呢？再思考？只有电流表和定值电阻串接测出待测电阻Rx1、电路设计：R0RxS1S2A2、实验步骤：（a）S1、S2合电流表的示数为I1；（b）S1合S2开电流表的示数为I2；U=I1*RxU=I2*(Rx+R0）（c）Rx=________________。I2*R0/（I1-I2）四、只有电压表（无电流表）如何测电阻（1）分析讨论（2）电路设计（3）实验步骤R0RxVVU0UxS1.电路设计2.实验步骤:（a）S闭合测出R0的电压为U0;（b）再测出Rx的电压为Ux;（c）Rx=_________。3.讨论改进I=U0/R0I=Ux/RxUx*R0/U0实验改进方案（1）：R0RxVS1S22.实验步骤:实验改进方案（1）：R0RxVS2.实验步骤:1S2(1)S1、S2合,电压表的示数为U1；(2)S1合，S2开电压表的示数为U2；（3）则Rx=_____________.I0=U2/R0R0VRx=Ux/Ix=(U1-U2)*R0/U2(U1-U2)*R0/U2R0RxVU1S1S1U2U1U1-U2R0RxVS2.实验步骤:1S2(1)S1、S2合,电压表的示数为U1；(2)S1合，S2开电压表的示数为U2；（3）则Rx=_____________.R0VRx=U2/Ix=U2*R0/(U1-U2)RxVU1S1S1U2U1U1-U2实验改进方案（1，）：RxU2*R0/(U1-U2)R0RxVS实验改进方案（2）：ab实验步骤:R0RxVS实验改进方案（2）：ab实验步骤:(1)S接a时电压表的示数为U1；(2)S接b时电压表的示数为U2；（3）则Rx=_____________。R0RxVSbU2R0RxVSaU1U1U1-U2(U1-U2)*R0/U2若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx呢?(有电压表）1.电路设计RxR0Sab2.实验步骤:PV1.电路设计RxR0Sab2.实验步骤:(1)P到a时电压表的示数为U1;(2)P到b时电压表的示数为U2;(3)则Rx=_____________.PVRxSVRxR0SabPVU1U2U1U2*R0/(U1-U2)思考与练习:额定电压为3.8V的小灯泡测出正常发光时的电阻。已知器材有：电流表、定值电阻（阻值为10欧）、电源、开关、导线、滑动变阻器。设计电路。R0RS1.电路设计：AI0.38AA10Ω2.实验步骤:1.移动变阻器使通过R0电流表的示数为0.38A;2.测出此时通过灯的电流为I;3.则R灯=___________.3.8V/IR灯再思考:额定电压为3.8V的小灯泡测出正常发光时的电阻。已知器材有：电压表、定值电阻（阻值为10欧）、电源、开关、导线、滑动变阻器。设计电路。思考与练习:R0RS1.电路设计：10Ω2.实验步骤:1.移动变阻器使灯两端的电压为3.8V;2.测出此时定值电阻两端的电压为U0;3.则R灯=:_________________.3.8V*10Ω/U0VU03.8VVR灯小结（1）回忆一下，这节课我们学习了什么内容？电流表间接测电阻a、电流表和定值电阻b、电流表和已知最大阻值的变阻器小结（2）电压表间接测电阻a、电压表和定值电阻b、电压表和已知最大阻值的变阻器
